本技術涉及橋梁設計施工，尤其是一種無后澆帶大跨度低影響轉體t構梁。

背景技術：

1、目前，為了保證轉體t構的受力合理，如圖1所示，需要在邊支座的位置通過模板及相應支架設置一部分現澆段，來解決支點負反力及梁體拉應力的問題。然而，在部分工點采用t構梁轉體施工主要是為了減少對敏感物的影響，可現澆施工中所搭建的模板和支架反而增加了對敏感物的影響，違背了轉體t構減少干擾的施工目的，尤其是對于臨近高速鐵路、軌道交通等敏感物而言，其線路上方嚴禁搭設支架。

2、對于跨度相對較小的t構梁，可以采用在邊支座位置設千斤頂上頂解決這個問題，但是在跨度較大時千斤頂方案無法實現，且千斤頂頂力過大時會產生次內力，反而引發結構風險。

技術實現思路

1、本實用新型的目的是根據上述現有技術的不足，提供了一種無后澆帶大跨度低影響轉體t構梁，通過在t構梁的梁端設置雙層結構，在轉體前完成外層結構的施工，待轉體完成澆筑內部結構，改善受力，達到既不影響橋下敏感物，又實現合理受力的目的。

2、本實用新型目的實現由以下技術方案完成：

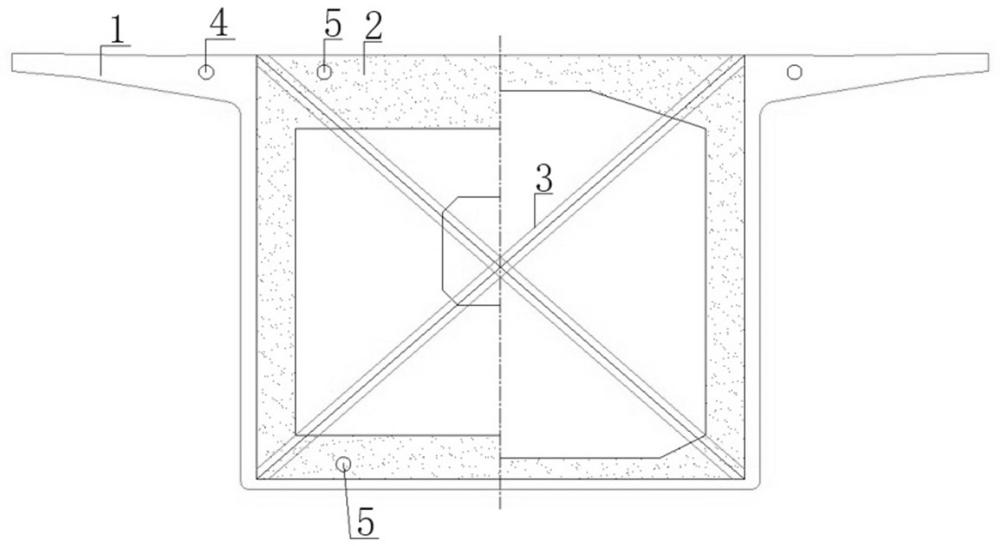

3、一種無后澆帶大跨度低影響轉體t構梁，包括t構梁體，其特征在于：所述t構梁體的兩外側梁端部分別設置有雙層結構的局部，該雙層結構的局部由外層結構、內層結構和臨時支撐結構構成，其中所述外層結構先于所述內層結構施工，其與所述t構梁體連接構成整體結構，所述臨時支撐結構設置在所述外層結構的內部，所述內層結構在所述臨時支撐結構拆除后現澆于所述外層結構的內部。

4、所述外層結構與所述t構梁體之間設置有第一批預應力結構。

5、所述內層結構與所述t構梁體之間設置有第二批預應力結構。

6、所述外層結構包括頂板、腹板和底板，其中所述頂板及其懸臂部分與所述t構梁體的頂板及懸臂部分匹配，所述外層結構的腹板和底板均薄于所述t構梁體的腹板和底板；所述內層結構設置在所述外層結構的腹板、底部?jī)?nèi)側及外側端部。

7、所述外層結構的腔體內設置有內層結構現澆時的鋼筋。

8、所述臨時支撐結構采用交叉鋼支撐或鋼板橫梁。

9、本實用新型的優點是：

10、1）取消了轉體后現澆段支架和模板，實現轉體后施工對周?chē)舾形锪阌绊懀貏e適合跨越鐵路、高速公路地鐵等對上方環境要求高的環境；

11、2）轉后現澆邊支點位置位于外層結構內部，減小了無現澆段后主梁中支點彎矩，可以減少混凝土和預應力鋼筋的用量，節約工程投資；

12、3）增大了邊支座支反力，防止邊支座脫空，增加了安全性，節省了邊支點壓重的工程；

13、4）除內部現澆部分，t構梁均可采用預制懸拼施工，外部結構在腹板和底板位置均預留一部分等寬段，與前一個階段貼合性更好，預制懸拼施工對周?chē)h(huán)境影響小。

技術特征：

1.一種無后澆帶大跨度低影響轉體t構梁，包括t構梁體，其特征在于：所述t構梁體的兩外側梁端部分別設置有雙層結構的局部，該雙層結構的局部由外層結構、內層結構和臨時支撐結構構成，其中所述外層結構先于所述內層結構施工，其與所述t構梁體連接構成整體結構，所述臨時支撐結構設置在所述外層結構的內部，所述內層結構在所述臨時支撐結構拆除后現澆于所述外層結構的內部。

2.根據權利要求1所述的一種無后澆帶大跨度低影響轉體t構梁，其特征在于：所述外層結構與所述t構梁體之間設置有第一批預應力結構。

3.根據權利要求1所述的一種無后澆帶大跨度低影響轉體t構梁，其特征在于：所述內層結構與所述t構梁體之間設置有第二批預應力結構。

4.根據權利要求1所述的一種無后澆帶大跨度低影響轉體t構梁，其特征在于：所述外層結構包括頂板、腹板和底板，其中所述頂板及其懸臂部分與所述t構梁體的頂板及懸臂部分匹配，所述外層結構的腹板和底板均薄于所述t構梁體的腹板和底板；所述內層結構設置在所述外層結構的腹板、底部?jī)?nèi)側及外側端部。

5.根據權利要求4所述的一種無后澆帶大跨度低影響轉體t構梁，其特征在于：所述外層結構的腔體內設置有內層結構現澆時的鋼筋。

6.根據權利要求1所述的一種無后澆帶大跨度低影響轉體t構梁，其特征在于：所述臨時支撐結構采用交叉鋼支撐或鋼板橫梁。

技術總結
本技術涉及橋梁設計施工技術領域，尤其是一種無后澆帶大跨度低影響轉體T構梁，所述T構梁體的兩外側梁端部分別設置有雙層結構的局部，該雙層結構的局部由外層結構、內層結構和臨時支撐結構構成，其中所述外層結構先于所述內層結構施工，其與所述T構梁體連接構成整體結構，所述臨時支撐結構設置在所述外層結構的內部，所述內層結構在所述臨時支撐結構拆除后現澆于所述外層結構的內部。本技術的優點是：取消了轉體后現澆段支架和模板，實現轉體后施工對周?chē)舾形锪阌绊懀环植渴┕?shí)現T構梁邊支點受力，減小了無現澆段后主梁中支點彎矩，并增大了邊支座支反力，防止邊支座脫空。

技術研發人員：王鴻飛,劉建紅,陳東巨,趙斌,范軍琳,郭迎琦,代科建,白楷,游勇根,潘先海,袁亭亭,勾中華
受保護的技術使用者：中鐵上海設計院集團有限公司
技術研發日：20240628
技術公布日：2025/4/28
