本技術涉及橋梁模板，具體為一種模塊組合式橋梁模板。

背景技術：

1、橋梁，一般指架設在江河湖海上，使車輛行人等能順利通行的構筑物。為適應現代高速發展的交通行業，橋梁亦引申為跨越山澗、不良地質或滿足其他交通需要而架設的使通行更加便捷的建筑，通過多個模板構成橋梁結構模具，橋梁結構需要通過水泥澆筑而成。橋梁模板為應用在橋梁項目上的鋼模板。

2、目前，在進行路橋施工過程中，對部分結構進行預制，需要提高模板的連接支護，現有的都是一體結構，整體結構固定，整體焊接在一起，前期組裝安裝與后續整體拆裝調節不便，不便于回收使用以及后續的標準管理，且無法較好的適應不同大小的模具的承載支撐固定，適配性與操作便利性相對較為不足，模板組合與澆筑生產難度相對較高，為此我們提出一種模塊組合式橋梁模板來解決上述問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種模塊組合式橋梁模板，具備整體拆裝便利，便于前期拼裝組合與后期拆裝調節便利，且適配于不同大小模具的固定，操作便利，實用性高等優點，解決了現有預制模具前期拼裝與后期拆裝不便，且不同模具適配性與操作便利性不足，影響工期的問題。

3、(二)技術方案

4、為實現上述整體拆裝便利，便于前期拼裝組合與后期拆裝調節便利，且適配于不同大小模具的固定，操作便利，實用性高的目的，本實用新型提供如下技術方案：一種模塊組合式橋梁模板，包括組合式支撐架和兩個組合橋梁模板，兩個所述組合橋梁模板對應放置于組合式支撐架內側；

5、兩個所述組合橋梁模板相背的一側設有多個相對應的安裝承載座，所述組合式支撐架內部的兩側與頂部均設有活動式液壓缸和移動承載座，所述移動承載座上設有液壓助力缸和伸縮式擠壓臂，所述伸縮式擠壓臂遠離移動承載座的一端擠壓卡合于的安裝承載座上；

6、其中，所述液壓助力缸設置于伸縮式擠壓臂與移動承載座之間，所述組合式支撐架整體包括承載底座、底部承載架和頂部承載架。

7、優選的，所述承載底座、底部承載架和頂部承載架拼裝組合為一體，所述兩個所述組合橋梁模板對應放置于承載底座的頂部，所述底部承載架卡合安裝于承載底座的頂部，所述頂部承載架卡合安裝于底部承載架的頂部，多個所述活動式液壓缸分別設置于底部承載架內部兩側和頂部承載架內頂壁處，所述組合橋梁模板位于底部承載架和頂部承載架內側。

8、優選的，相鄰兩個所述液壓助力缸和伸縮式擠壓臂組合呈u字形，所述活動式液壓缸和液壓助力缸均為液壓式缸體，且整體可伸縮，所述活動式液壓缸和液壓助力缸均對應分布。

9、優選的，所述伸縮式擠壓臂呈l形設置，所述伸縮式擠壓臂的一端與液壓助力缸相連接，所述伸縮式擠壓臂的另一端卡合安裝于相對應的安裝承載座上。

10、優選的，所述底部承載架的兩側與頂部承載架的頂部均滑動連接有卡箍承載座，所述卡箍承載座上螺紋連接有兩個螺紋固定柱，多個所述卡箍承載座由螺紋固定柱分別卡箍固定于底部承載架和頂部承載架上，所述活動式液壓缸固定安裝于卡箍承載座的側面，所述移動承載座安裝于活動式液壓缸遠離卡箍承載座的一端。

11、優選的，所述承載底座底部的四角均螺紋連接有調節支撐桿，所述調節支撐桿的底部設有防滑支撐墊。

12、優選的，所述調節支撐桿的側面設有活動把手，所述活動把手上套接有護手保護軟套。

13、三有益效果

14、與現有技術相比，本實用新型提供了一種模塊組合式橋梁模板，具備以下有益效果：

15、1、該模塊組合式橋梁模板，通過設置組合式支撐架，且組合式支撐架包括承載底座、底部承載架和頂部承載架，承載底座對兩個組合橋梁模板起到承載支撐作用，底部承載架放置于承載底座的頂部，頂部承載架疊加卡合放置于底部承載架的頂部，整體疊加卡合安裝，適配組裝便利，便于前期裝配與后期拆卸。

16、2、該模塊組合式橋梁模板，通過在底部承載架和頂部承載架上均支撐有活動式液壓缸和移動承載座，運行活動式液壓缸可推動移動承載座進行伸縮平移，進而帶動移動承載座上的液壓助力缸和伸縮式擠壓臂，對液壓助力缸和伸縮式擠壓臂起到支撐與伸縮調節作用，兩個組合橋梁模板的外側對應設置有安裝承載座，運行液壓助力缸可帶動伸縮式擠壓臂，使伸縮式擠壓臂可伸縮式卡合擠壓于安裝承載座，從而達到對組合橋梁模板的卡合擠壓固定，固定適配性較好，操作簡單便利，使裝置適配于不同大小模具的固定，操作便利，實用性高。

技術特征：

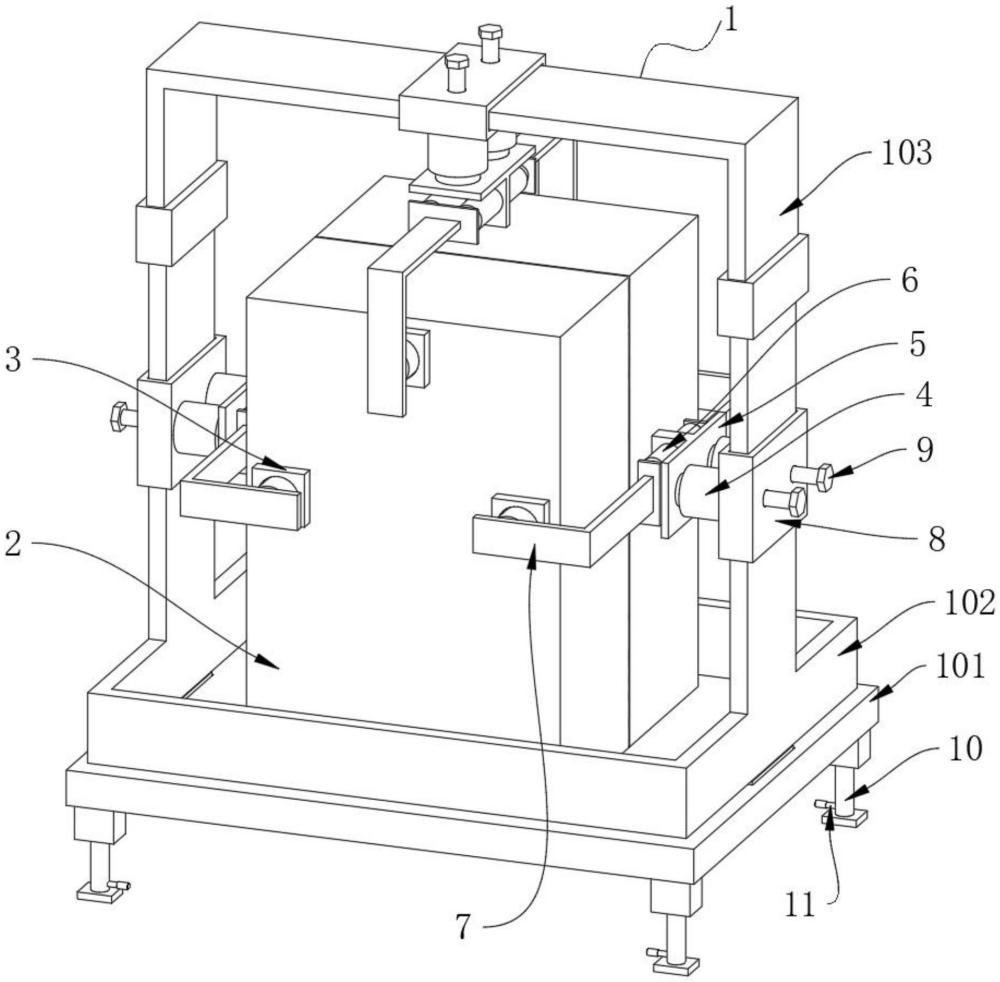

1.一種模塊組合式橋梁模板，其特征在于：包括組合式支撐架(1)和兩個組合橋梁模板(2)，其特征在于：兩個所述組合橋梁模板(2)對應放置于組合式支撐架(1)內側；

2.根據權利要求1所述的一種模塊組合式橋梁模板，其特征在于：所述承載底座(101)、底部承載架(102)和頂部承載架(103)拼裝組合為一體，所述兩個所述組合橋梁模板(2)對應放置于承載底座(101)的頂部，所述底部承載架(102)卡合安裝于承載底座(101)的頂部，所述頂部承載架(103)卡合安裝于底部承載架(102)的頂部，多個所述活動式液壓缸(4)分別設置于底部承載架(102)內部兩側和頂部承載架(103)內頂壁處，所述組合橋梁模板(2)位于底部承載架(102)和頂部承載架(103)內側。

3.根據權利要求1所述的一種模塊組合式橋梁模板，其特征在于：相鄰兩個所述液壓助力缸(6)和伸縮式擠壓臂(7)組合呈u字形，所述活動式液壓缸(4)和液壓助力缸(6)均為液壓式缸體，且整體可伸縮，所述活動式液壓缸(4)和液壓助力缸(6)均對應分布。

4.根據權利要求1所述的一種模塊組合式橋梁模板，其特征在于：所述伸縮式擠壓臂(7)呈l形設置，所述伸縮式擠壓臂(7)的一端與液壓助力缸(6)相連接，所述伸縮式擠壓臂(7)的另一端卡合安裝于相對應的安裝承載座(3)上。

5.根據權利要求1所述的一種模塊組合式橋梁模板，其特征在于：所述底部承載架(102)的兩側與頂部承載架(103)的頂部均滑動連接有卡箍承載座(8)，所述卡箍承載座(8)上螺紋連接有兩個螺紋固定柱(9)，多個所述卡箍承載座(8)由螺紋固定柱(9)分別卡箍固定于底部承載架(102)和頂部承載架(103)上，所述活動式液壓缸(4)固定安裝于卡箍承載座(8)的側面，所述移動承載座(5)安裝于活動式液壓缸(4)遠離卡箍承載座(8)的一端。

6.根據權利要求1所述的一種模塊組合式橋梁模板，其特征在于：所述承載底座(101)底部的四角均螺紋連接有調節支撐桿(10)，所述調節支撐桿(10)的底部設有防滑支撐墊。

7.根據權利要求6所述的一種模塊組合式橋梁模板，其特征在于：所述調節支撐桿(10)的側面設有活動把手(11)，所述活動把手(11)上套接有護手保護軟套。

技術總結
本技術涉及橋梁模板技術領域，且公開了一種模塊組合式橋梁模板，包括組合式支撐架和兩個組合橋梁模板，兩個所述組合橋梁模板對應放置于組合式支撐架內側，兩個所述組合橋梁模板相背的一側設有多個相對應的安裝承載座。該技術，通過設置組合式支撐架包括承載底座、底部承載架和頂部承載架，且可疊加卡合安裝，便于前期裝配與后期拆卸，活動式液壓缸，可對液壓助力缸和伸縮式擠壓臂起到支撐與伸縮調節作用，運行液壓助力缸可帶動伸縮式擠壓臂，對組合橋梁模板的卡合擠壓固定作用，適配于不同型號大小的組合橋梁模板，使裝置具備整體拆裝便利，便于前期拼裝組合與后期拆裝調節便利，且適配于不同大小模具的固定。

技術研發人員：周天,楊傳玉,馬超,康延社
受保護的技術使用者：山東尚遠路橋工程機械有限公司
技術研發日：20240729
技術公布日：2025/4/28
