本技術涉及檢測試劑盒，具體是一種分子標記檢測試劑盒。

背景技術：

1、小麥白粉病是由禾本科布氏白粉菌引起、發生在小麥上的病害。病情較輕時霉斑呈分散分布，隨著病情加重霉斑也逐漸擴大成片，最終覆蓋全葉；病斑下部及周圍組織褪綠，病葉發黃、早枯，如發病累及莖及葉鞘，則會導致植株整株倒伏；植株矮小細弱，穗小粒少，千粒重有顯著下降，最終影響小麥產量，而為了解決白粉病對小麥造成的危害，使得需要對小麥抗白粉病品種進行篩選，分子標記的概念有廣義和狹義之分。廣義的分子標記是指可遺傳的并可檢測的dna序列或蛋白質。狹義分子標記是指能反映生物個體或種群間基因組中某種差異的特異性dna片段，在取樣研究過程中需要對其進行分子標記然后將試劑放入試管進行后續觀測，由于同時需要對多個樣本進行觀察，因此可能需要對多個試管需要進行放置。

2、中國專利：cn214937459u，其公布了一種用于高抗水稻新品種篩選的分子標記檢測試劑盒，上述標記試劑盒通過設置若干個安裝防護套，并安裝防護套內對稱設置輔助定位夾板和若干個彈簧，將裝有標記測試的試管進行固定，隨后再將對應的物料投入到試管中進行處理，上述方式在使用時，由于統一將試管統一放置在箱體內，且安裝防護套會對試管進行遮擋，使得在使用時工作人員不便于快速區分試管是否被使用過或被投放過物料，且由于試管被完全放置在安裝防護套內部，因此不便于使用者進行拿取。

3、基于此，現在提供一種分子標記檢測試劑盒，可以消除現有裝置存在的弊端。

技術實現思路

1、本實用新型的目的在于提供一種分子標記檢測試劑盒，以解決背景技術中不便于對檢測試劑盒進行快速區分和進行拿取的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種分子標記檢測試劑盒，包括箱體和檢測試劑盒本體，所述箱體上端鉸鏈設有箱蓋，所述箱體底端對稱設有放置槽，所述放置槽內均滑動設有工具箱，若干個所述檢測試劑盒本體均設置在箱體內部，所述箱體內部固定設有柔性內襯，所述柔性內襯上端與檢測試劑盒本體位置對應處均設有安裝槽，所述安裝槽內設有便于拿取檢測試劑盒本體和便于辨別檢測試劑盒本體使用情況的推移機構，所述箱體一側設有對工具箱進行固定的限位機構。

4、在上述技術方案的基礎上，本實用新型還提供以下可選技術方案：

5、在一種可選方案中：所述推移機構包括防護管，若干個所述防護管分別設置在若干個安裝槽內，所述防護管一端與連接管一端連通，所述連接管另一端連通設有活塞管，所述柔性內襯與若干個活塞管位置對應處均設有固定槽，所述防護管內部滑動設有第一活塞板，所述第一活塞板底端與防護管內部一端之間設有第一復位彈簧，所述防護管內部固定設有磁鐵，所述第一活塞板底端固定設有吸附板，所述活塞管內部滑動設有第二活塞板，所述第二活塞板固定設在推桿一端，所述推桿另一端固定設有推板。

6、在一種可選方案中：所述第一活塞板上設有環形槽，所述環形槽內設有密封圈。

7、在一種可選方案中：所述箱蓋一側固定設有柔性墊。

8、在一種可選方案中：所述限位機構包括兩個限位塊，兩個所述限位塊一側均與工具箱一側緊貼，兩個所述限位塊呈對稱設置，所述限位塊上均滑動設有固定管，所述固定管均固定設在箱體一側，所述限位塊上端均設有第二復位彈簧，所述第二復位彈簧另一端與固定管內部一端固定連接，所述限位塊上端均固定設有滑動桿，所述固定管與滑動桿一端位置對應處均設有圓形穿孔。

9、在一種可選方案中：兩個所述滑動桿之間固定設有連板。

10、在一種可選方案中：所述工具箱內部均設有若干個隔板，所述隔板上端均對稱設有固定塊，所述固定塊一側均緊貼設有導向槽桿，兩個所述導向槽桿均固定設在工具箱內部，所述固定塊一側均設有螺紋孔，所述螺紋孔內均設有限位螺釘，所述限位螺釘一端均固定設有摩擦板。

11、在一種可選方案中：所述柔性內襯上端與若干個檢測試劑盒本體位置對應處均固定設有標簽板。

12、相較于現有技術，本實用新型的有益效果如下：

13、1、本實用新型通過設置防護管和活塞管，并通過連接管進行連通，使得檢測試劑盒本體被使用后重新放置在防護管內部時，第一活塞板在防護管內部滑動，使得活塞管內部空氣增加，第二活塞板推動推桿移動，從而便于使用者辨別檢測試劑盒本體使用情況，同時通過設置磁鐵和吸附板，便于對第一活塞板位置進行固定，同時需要對檢測試劑盒本體進行拿取時，可推動推桿，使得防護管內部氣體增加，從而通過第一活塞板推動檢測試劑盒本體移動，從而便于使用者拿取檢測試劑盒本體，并通過設置若干個標簽板，使得便于使用者粘貼標簽，從而增加了分子標記檢測試劑盒的實用性。

14、2、本實用新型通過在箱體底端設置兩個工具箱，并通過在工具箱內部設置若干個隔板，使得在使用時便于放置工具，且隔板便于對工具箱內部空氣進行分隔，從而增加了實用性。

技術特征：

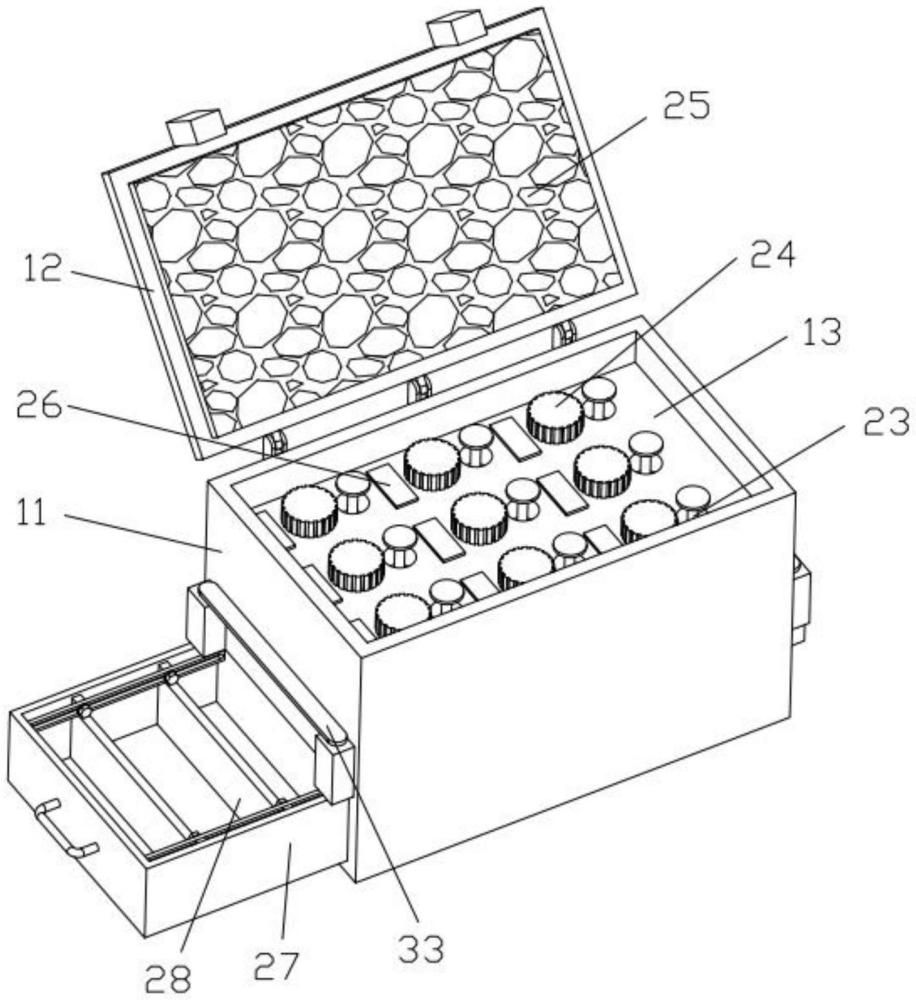

1.一種分子標記檢測試劑盒，包括箱體(11)和檢測試劑盒本體(24)，所述箱體(11)上端鉸鏈設有箱蓋(12)，所述箱體(11)底端對稱設有放置槽，所述放置槽內均滑動設有工具箱(27)，若干個所述檢測試劑盒本體(24)均設置在箱體(11)內部，所述箱體(11)內部固定設有柔性內襯(13)，所述柔性內襯(13)上端與檢測試劑盒本體(24)位置對應處均設有安裝槽，其特征在于，所述安裝槽內設有便于拿取檢測試劑盒本體(24)和便于辨別檢測試劑盒本體(24)使用情況的推移機構，所述箱體(11)一側設有對工具箱(27)進行固定的限位機構。

2.根據權利要求1所述的一種分子標記檢測試劑盒，其特征在于，所述推移機構包括防護管(14)，若干個所述防護管(14)分別設置在若干個安裝槽內，所述防護管(14)一端與連接管(16)一端連通，所述連接管(16)另一端連通設有活塞管(15)，所述柔性內襯(13)與若干個活塞管(15)位置對應處均設有固定槽，所述防護管(14)內部滑動設有第一活塞板(17)，所述第一活塞板(17)底端與防護管(14)內部一端之間設有第一復位彈簧(18)，所述防護管(14)內部固定設有磁鐵(19)，所述第一活塞板(17)底端固定設有吸附板(20)，所述活塞管(15)內部滑動設有第二活塞板(22)，所述第二活塞板(22)固定設在推桿(23)一端，所述推桿(23)另一端固定設有推板。

3.根據權利要求2所述的一種分子標記檢測試劑盒，其特征在于，所述第一活塞板(17)上設有環形槽，所述環形槽內設有密封圈(21)。

4.根據權利要求1所述的一種分子標記檢測試劑盒，其特征在于，所述箱蓋(12)一側固定設有柔性墊(25)。

5.根據權利要求1所述的一種分子標記檢測試劑盒，其特征在于，所述限位機構包括兩個限位塊(31)，兩個所述限位塊(31)一側均與工具箱(27)一側緊貼，兩個所述限位塊(31)呈對稱設置，所述限位塊(31)上均滑動設有固定管，所述固定管均固定設在箱體(11)一側，所述限位塊(31)上端均設有第二復位彈簧(32)，所述第二復位彈簧(32)另一端與固定管內部一端固定連接，所述限位塊(31)上端均固定設有滑動桿，所述固定管與滑動桿一端位置對應處均設有圓形穿孔。

6.根據權利要求5所述的一種分子標記檢測試劑盒，其特征在于，兩個所述滑動桿之間固定設有連板(33)。

7.根據權利要求5所述的一種分子標記檢測試劑盒，其特征在于，所述工具箱(27)內部均設有若干個隔板(28)，所述隔板(28)上端均對稱設有固定塊，所述固定塊一側均緊貼設有導向槽桿(30)，兩個所述導向槽桿(30)均固定設在工具箱(27)內部，所述固定塊一側均設有螺紋孔，所述螺紋孔內均設有限位螺釘(29)，所述限位螺釘(29)一端均固定設有摩擦板。

8.根據權利要求1所述的一種分子標記檢測試劑盒，其特征在于，所述柔性內襯(13)上端與若干個檢測試劑盒本體(24)位置對應處均固定設有標簽板(26)。

技術總結
本技術公開了一種分子標記檢測試劑盒，涉及檢測試劑盒技術領域，該試劑盒包括箱體和檢測試劑盒本體，所述箱體上端鉸鏈設有箱蓋，所述箱體底端對稱設有放置槽，所述放置槽內均滑動設有工具箱，若干個所述檢測試劑盒本體均設置在箱體內部，所述箱體內部固定設有柔性內襯，所述柔性內襯上端與檢測試劑盒本體位置對應處均設有安裝槽，所述安裝槽內設有便于拿取檢測試劑盒本體和便于辨別檢測試劑盒本體使用情況的推移機構，所述箱體一側設有對工具箱進行固定的限位機構，本技術通過設置防護管和活塞管，并通過連接管進行連通，便于使用者辨別檢測試劑盒本體使用情況，同時便于使用者拿取檢測試劑盒本體。

技術研發人員：董艷,陳東升,張維軍,亢玲,何進尚,王小亮,劉繼霞,姬月梅,陳麗,程浩,柳驍桐
受保護的技術使用者：寧夏農林科學院農作物研究所（寧夏回族自治區農作物育種中心）
技術研發日：20240806
技術公布日：2025/4/28
