本發明涉及道路標線清潔，具體為道路標線清潔裝置。

背景技術：

1、道路標線是指在道路的路面上用線條、箭頭、文字、立面標記、突起路標和輪廓標等向交通參與者傳遞引導、限制、警告等交通信息的標識，具有管制和引導交通的作用，可以與標志配合使用，也可單獨使用，當道路上的標線被灰塵、污垢、雜物等覆蓋時，其指示和警示作用會大打折扣，因此需要定期使用清潔裝置對道路標線進行清潔。

2、目前的道路標線清潔裝置大多是通過自動清掃刷輥對道路標線進行清掃，由于道路上垃圾種類繁多，一些長條狀垃圾、毛發、絮狀物等垃圾容易纏繞在清掃刷輥上，導致刷輥上部分刷毛無法正常展開，從而影響刷輥的后續清掃效果，持續的纏繞甚至會造成刷毛的損壞，減少刷輥的使用壽命。

3、另一方面，在中國發明專利申請公開說明書cn112681194b中公開的一種公路用路面標線清潔設備，該設備通過拉動壓桿向下移動，帶動海綿墊向下移動接觸標線，同時帶動楔形塊向下移動，推動連接塊向左移動，對準支撐管的開口，水通過噴頭噴至標線上，達到輕松實現清潔公路路面標線的效果。但是上述方案不能對道路標線上頑固黏附物進行有效清理，道路上存在多種垃圾，有些黏性物質在經過車輛碾壓后會緊密附著在道路標線位置，例如口香糖、膠狀物、修補道路時灑落的瀝青等，這些頑固黏附物很難被清掃刷進行清理。于是，我們提出一種道路標線清潔裝置解決以上問題。

技術實現思路

1、本發明的目的就是為了彌補現有技術的不足，提出了一種道路標線清潔裝置，該裝置通過切割刮刀往復鋸動的刮除方式和切割刮刀始終與道路標線形成一定角度的刮除方式，能夠有效地刮除清理道路標線上的頑固黏附物，并且能夠快速去除纏繞在清掃刷輥上的長條狀垃圾和頭發等纏繞物，保證清掃刷輥的清潔效率與使用壽命。

2、本發明為解決上述技術問題，提供如下技術方案：道路標線清潔裝置，包括可移動車架，所述可移動車架的下方設置有驅動機構，所述驅動機構包括u型承載架和固定在可移動車架底面的輔助提升導向架，所述u型承載架的內壁轉動連接有方形組合轉桿，所述方形組合轉桿的外表面滑動連接有切割刮刀，所述u型承載架的內頂壁滑動連接有下弧形滑動塊，所述切割刮刀與下弧形滑動塊相適配，在u型承載架移動時，下弧形滑動塊對切割刮刀進行往復撥動，使切割刮刀鋸動式刮除道路標線上的頑固黏附物；

3、所述u型承載架的外部設置有兩個相對稱的限位調節組件，所述限位調節組件包括u型推動塊、固定在方形組合轉桿端部的柱形轉動架和固定在u型承載架外表面的限位板，通過限位調節組件能夠調節切割刮刀的角度并鎖定，使得切割刮刀始終與道路標線形成一定角度，來刮除頑固黏附物；

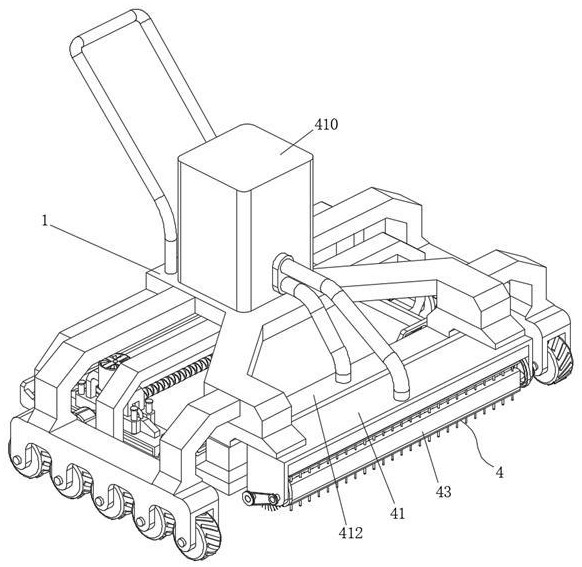

4、所述可移動車架的下方設置有清掃與防纏繞組件，所述清掃與防纏繞組件包括兩個推板和固定在可移動車架底面的u型固定架，所述u型固定架的內壁轉動連接有清掃刷輥和條狀轉動架，所述條狀轉動架的外表面固定有兩組相對稱的除雜桿，清掃刷輥將道路標線處垃圾向遠離條狀轉動架的方向掃動，并且除雜桿對纏繞或卡在清掃刷輥上的長條垃圾、頭發等纏繞物挑出，最終推板會將除雜桿挑出的纏繞物向上推出。

5、優選的，所述輔助提升導向架的內壁轉動連接有往復螺桿，所述往復螺桿的外表面螺紋連接有內螺紋移動塊，所述u型承載架的上表面固定有四個固定桿，四個所述固定桿均貫穿內螺紋移動塊并均與內螺紋移動塊滑動連接。

6、通過采用上述技術方案，往復螺桿轉動時，使內螺紋移動塊和u型承載架沿往復螺桿進行往復移動。

7、進一步的，所述內螺紋移動塊的底面轉動連接有中空管，所述中空管的外表面固定有齒輪，所述輔助提升導向架的內壁固定有齒條，且齒條與齒輪相嚙合，所述中空管的內壁滑動連接有z型轉動桿，且z型轉動桿貫穿u型承載架并與u型承載架轉動連接，同時z型轉動桿與下弧形滑動塊相適配。

8、通過采用上述技術方案，u型承載架移動時，在齒條和中空管的嚙合作用下，使中空管、齒輪和z型轉動桿進行轉動，z型轉動桿會推動下弧形滑動塊進行往復移動。

9、優選的，所述u型承載架的上表面固定有熱風機，所述熱風機的兩個輸出端均與u型承載架相連通；

10、所述u型承載架的上表面固定連接有兩個相對稱的l型滑動桿，兩個所述l型滑動桿均滑動連接在輔助提升導向架的內壁；

11、所述下弧形滑動塊的上表面固定有兩個防脫滑塊，且兩個防脫滑塊均滑動連接在u型承載架的內壁。

12、通過采用上述技術方案，熱風機向u型承載架內吹送熱風，能夠軟化道路標線上的頑固黏附物，從而使頑固黏附物更容易刮除；

13、在l型滑動桿和輔助提升導向架的滑動作用下，使u型承載架移動至輔助提升導向架兩側時u型承載架能夠上移，避免切割刮刀調節角度時刮蹭到地面造成磨損；

14、u型承載架的內頂壁開設有與防脫滑塊相適配的防脫滑槽，防脫滑塊在u型承載架內頂壁的防脫滑槽內滑動能夠為下弧形滑動塊的移動起導向作用。

15、優選的，所述u型推動塊的內壁固定有兩個相對稱的圓形滑塊，且兩個圓形滑塊均滑動連接在柱形轉動架的內壁，所述u型推動塊的內壁滑動連接有限位桿，且限位桿與限位板相適配，所述限位桿的底面固定有彈簧，且彈簧的底端固定在u型推動塊的內壁，所述u型推動塊的外表面固定有第一楔形塊和第二楔形塊。

16、通過采用上述技術方案，彈簧能夠在限位桿不受外力時，推動限位桿進行復位。

17、優選的，所述限位調節組件還包括固定在輔助提升導向架內壁的第三楔形塊和固定在輔助提升導向架內壁的第四楔形塊，所述第一楔形塊與第三楔形塊相適配，所述第二楔形塊與第四楔形塊相適配，所述限位桿的外表面固定有第一楔形條和第二楔形條，所述限位調節組件還包括固定在輔助提升導向架內壁的第三楔形條和固定在輔助提升導向架內壁的第四楔形條，所述第一楔形條與第三楔形條相適配，所述第二楔形條與第四楔形條相適配。

18、通過采用上述技術方案，在第一楔形條、第三楔形條、第二楔形條和第四楔形條的配合工作下，能夠帶動u型推動塊進行移動。

19、進一步的，所述u型推動塊的外表面固定有兩個相對稱的伸縮桿，且兩個伸縮桿遠離u型推動塊的一端均固定在u型承載架的外表面。

20、通過采用上述技術方案，伸縮桿為u型推動塊的移動起導向作用。

21、優選的，兩組所述除雜桿數量均有多個，并等距離排列，兩個所述推板分別與兩組除雜桿滑動連接，所述u型固定架的內壁固定有兩個相對稱的水滴形導軌架，兩個所述推板的外表面均固定有兩個相對稱的導向柱，且導向柱滑動連接在水滴形導軌架的內壁。

22、通過采用上述技術方案，當推板移動至條狀轉動架的上方時，在導向柱和水滴形導軌架的滑動作用下，推板會逐步向遠離條狀轉動架方向移動，當推板向下轉動時，在導向柱和水滴形導軌架的滑動作用下帶動推板慢慢貼合條狀轉動架。

23、具體的，所述清掃刷輥的兩端均貫穿u型固定架并固定有第一皮帶輪，所述條狀轉動架的兩端均貫穿u型固定架并固定有第二皮帶輪，且位于u型固定架同側的第一皮帶輪和第二皮帶輪通過皮帶傳動連接。

24、通過采用上述技術方案，在第一皮帶輪、第二皮帶輪和皮帶的傳動作用下，使清掃刷輥和條狀轉動架能夠同向轉動，并使除雜桿能夠挑出清掃刷輥上纏繞的垃圾。

25、優選的，所述清掃與防纏繞組件還包括固定在可移動車架上表面的吸塵器，所述吸塵器的兩個輸入端分別固定有第一吸塵斗和第二吸塵斗，所述第一吸塵斗固定在u型固定架的內壁。

26、通過采用上述技術方案，通過第一吸塵斗除去推板向上推出的纏繞物，通過第二吸塵斗除去清掃刷輥清掃的垃圾。

27、與現有技術相比，該道路標線清潔裝置具備如下有益效果：

28、一、本發明通過驅動機構和限位調節組件的設置，往復螺桿轉動時帶動內螺紋移動塊與u型承載架移動，使齒輪、中空管和z型轉動桿進行轉動，并通過下弧形滑動塊對切割刮刀進行往復撥動，使切割刮刀鋸動式刮除道路標線上的頑固黏附物，并且在u型推動塊的推動作用下，使切割刮刀始終與道路標線形成一定角度，來刮除頑固黏附物，這種保持對道路標線的刮除角度和鋸動式刮除的方式能夠有效清理道路標線上的頑固黏附物。

29、二、本發明通過清掃與防纏繞組件的設置，清掃刷輥將道路標線處垃圾向遠離條狀轉動架的方向掃動，并且除雜桿對纏繞或卡在清掃刷輥上的長條垃圾、頭發等纏繞物挑出，最終推板會將除雜桿挑出的纏繞物向上推出，能夠快速去除纏繞在清掃刷輥上的長條狀垃圾和頭發等纏繞物，避免纏繞物使清掃刷輥上刷毛無法展開，同時避免長時間的纏繞損壞清掃刷輥上刷毛，保證清掃刷輥的清潔效率與使用壽命。

30、本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。
