本發明涉及一種手動夾持裝置，具體說是一種汽車配件多用夾具。

背景技術：

傳統的汽車配件夾持裝置，通常都是直接采用相對的平板面來接觸夾持配件，由于手持的夾具的旋擺帶弧度，所以相對接觸面無法完全平行貼合配件，導致夾持受力面只有靠近手握的才有，前端完全不受理，表面受力不勻會導致需要更大的力來進行操作，容易壓壞或磨損表面。

技術實現要素：

本發明的目的是針對現有技術存在的不足，提供一種汽車配件多用夾具。

為了達到上述的目的，本發明采用的方法是：一種汽車配件多用夾具，包括交叉擺柄、支撐方塊、方形穿槽、旋轉支撐孔、擺動套管、旋轉圓柱、伸縮桿、限位擋板、連接螺紋、圓柱壓塊、定位凸臺、螺紋孔、支撐墊、壓縮彈簧、環槽、條形擋墊、串聯桿；所述的交叉擺柄左右對稱放置，左右兩個交叉擺柄的連接點相對旋轉，在交叉擺柄的前端固定連接有支撐方塊，在支撐方塊的左右側端面中心位置設有方形穿槽，在支撐方塊的前后端面中心位置設有旋轉支撐孔，所述的擺動套管位于方形穿槽之間，在擺動套管的外圈柱面上固定有旋轉圓柱，旋轉圓柱的軸線和擺動套管的軸線垂直相交，旋轉圓柱和旋轉支撐孔旋轉接觸，伸縮桿和擺動套管的內孔接觸，外側端固定連接有限位擋板，右側端柱面上設有連接螺紋，所述的圓柱壓塊的外側端面中心位置設有定位凸臺，在定位凸臺的上端面中心處設有螺紋孔，和伸縮桿的內側端旋轉連接，在螺紋孔的底端面設有支撐墊，和伸縮桿的內側端面接觸，所述的壓縮彈簧套在伸縮桿上，一端和支撐方塊的內側端面接觸，另一端套在定位凸臺上，和圓柱壓塊的外側端面接觸，在圓柱壓塊的外圈柱面中間位置設有環槽，環槽依次和一側的條形擋墊上的圓孔連接，所述的串聯桿的兩端分別和同側相鄰的支撐方塊對應的上下端面固定連接。

作為優選，所述的圓柱壓塊的內側相對面為彈性凸面。

作為優選，所述的串聯桿為Z型的折彎圓柱桿。

有益效果

本發明裝置的結構原理，通過彈簧的壓縮力來進行接觸夾持，每個接觸伸縮面依次連接成外開的斜面，手持夾緊的時候壓縮接觸面逐步對配件進行接觸，能夠?qū)A持的平面實現全面位的接觸，使得受力能夠全面，操作簡單省力。

附圖說明

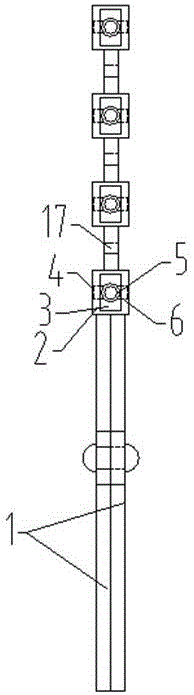

圖1本發明裝置結構示意圖；

圖2本發明裝置側面結構示意圖；

其中，1-交叉擺柄、2-支撐方塊、3-方形穿槽、4-旋轉支撐孔、5-擺動套管、6-旋轉圓柱、7-伸縮桿、8-限位擋板、9-連接螺紋、10-圓柱壓塊、11-定位凸臺、12-螺紋孔、13-支撐墊、14-壓縮彈簧、15-環槽、16-條形擋墊、17-串聯桿。

具體實施方式

下面結合附圖和具體實施例，進一步闡明本發明，本實施例在以本發明技術方案為前提下進行實施，應理解這些實施例僅用于說明本發明而不用于限制本發明的范圍。

如圖1到圖2所示的一種汽車配件多用夾具，包括交叉擺柄1、支撐方塊2、方形穿槽3、旋轉支撐孔4、擺動套管5、旋轉圓柱6、伸縮桿7、限位擋板8、連接螺紋9、圓柱壓塊10、定位凸臺11、螺紋孔12、支撐墊13、壓縮彈簧14、環槽15、條形擋墊16、串聯桿17。

交叉擺柄1左右對稱放置，左右兩個交叉擺柄1的連接點相對旋轉，在交叉擺柄1的前端固定連接有支撐方塊2，在支撐方塊2的左右側端面中心位置設有方形穿槽3，在支撐方塊2的前后端面中心位置設有旋轉支撐孔4。

擺動套管5位于方形穿槽之間，在擺動套管5的外圈柱面上固定有旋轉圓柱6，旋轉圓柱6的軸線和擺動套管5的軸線垂直相交，旋轉圓柱6和旋轉支撐孔4旋轉接觸，伸縮桿7和擺動套管5的內孔接觸，外側端固定連接有限位擋板8，右側端柱面上設有連接螺紋9。

圓柱壓塊10的外側端面中心位置設有定位凸臺11，在定位凸臺11的上端面中心處設有螺紋孔12，和伸縮桿7的內側端旋轉連接，在螺紋孔12的底端面設有支撐墊13，和伸縮桿7的內側端面接觸，圓柱壓塊10的內側相對面為彈性凸面。

壓縮彈簧14套在伸縮桿7上，一端和支撐方塊2的內側端面接觸，另一端套在定位凸臺11上，和圓柱壓塊10的外側端面接觸，在圓柱壓塊10的外圈柱面中間位置設有環槽15，環槽15依次和一側的條形擋墊16上的圓孔連接。

串聯桿17的兩端分別和同側相鄰的支撐方塊2對應的上下端面固定連接，串聯桿17為Z型的折彎圓柱桿。
