本實用新型涉及電器配件加工技術領域，具體為一種電器配件加工用固定裝置。

背景技術：

電器泛指所有用電的器具，從專業角度上來講，主要指用于對電路進行接通、分斷，對電路參數進行變換，以實現對電路或用電設備的控制、調節、切換、檢測和保護等作用的電工裝置、設備和元件；從普通民眾的角度來講，主要是指家庭常用的一些為生活提供便利的用電設備，如電視機、空調、冰箱、洗衣機、各種小家電等等。電器由于長時間使用需要對其配件進行更換，因此電器配件的消耗也就較大。

電器配件在使用之前需要對其進行加工，現在社會上的電器配件在加工時往往需要人工對其進行固定，影響人們的人身安全，浪費了大量的人力，增加了人們的勞動強度，增加了電器配件的加工成本，降低了電器配件的加工效率。

技術實現要素：

本實用新型的目的在于提供一種電器配件加工用固定裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種電器配件加工用固定裝置，包括固定塊，所述固定塊的頂部設置有支撐柱，所述支撐柱的頂部設置有穩固板，所述固定塊內壁的底部設置電機，所述電機上設置有轉軸，所述轉軸上貫穿設置有兩個主動齒輪，且兩個主動齒輪之間設置有從動齒輪，所述從動齒輪的數量為兩個，且兩個從動齒輪分別位于轉軸的兩側，所述主動齒輪的表面與從動齒輪嚙合，所述從動齒輪上固定連接有套管，所述套管遠離從動齒輪的一端與螺紋桿連接，所述螺紋桿遠離套管的一端貫穿U形管且延伸至U形管的內部與第一活塞的一側固定連接，所述U形管的內部設置有第二活塞，所述第一活塞與第二活塞之間且位于U形管的內部填充有油液，所述第二活塞遠離第一活塞的一側固定連接有連接桿，所述連接桿遠離第二活塞的一端貫穿U形管且延伸至U形管的外部與滑桿的一側固定連接，所述滑桿遠離電機的一端依次貫穿固定塊和穩固板且延伸至穩固板的頂部，所述滑桿延伸至穩固板外部的一端設置有防滑墊。

優選的，所述螺紋桿遠離第一活塞的一端貫穿套管且延伸至套管的內部，所述螺紋桿上設置有外螺紋，所述套管的內部設置有與外螺紋相適配的內螺紋。

優選的，所述主動齒輪上設置有主動齒牙，所述從動齒輪上設置有與主動齒輪相適配的從動齒牙。

優選的，所述穩固板上開設有與滑桿相適配的滑槽。

與現有技術相比，本實用新型的有益效果是：該電器配件加工用固定裝置，通過電機帶動轉軸旋轉，使主動齒輪帶動從動齒輪轉動，從而使套管轉動將螺紋桿推入U形管內，第一活塞擠壓U形管內的油液把第二活塞向U形管外推，再通過連接桿帶動滑桿滑動對電器配件進行夾緊固定，達到了良好的自動固定作用，避免人工對電器配件進行固定，保障了人們的人身安全，節約了大量的人力，降低了人們的勞動強度，減少了電器配件的加工成本，提高了電器配件的加工效率。

附圖說明

圖1為本實用新型結構示意圖；

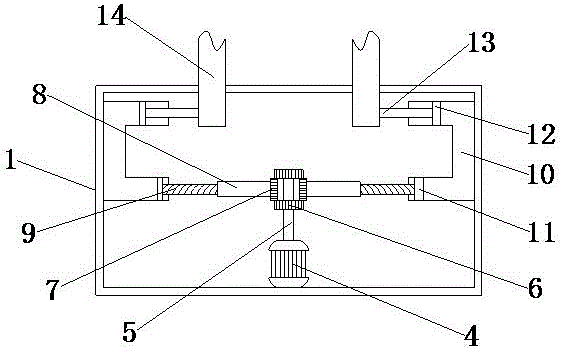

圖2為本實用新型固定塊的內部結構剖視圖；

圖3為本實用新型穩固板的結構俯視圖。

圖中：1固定塊、2支撐柱、3穩固板、4電機、5轉軸、6主動齒輪、7從動齒輪、8套管、9螺紋桿、10 U形管、11第一活塞、12第二活塞、13連接桿、14滑桿、15防滑墊、16滑槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種電器配件加工用固定裝置，包括固定塊1，固定塊1的頂部設置有支撐柱2，支撐柱2的頂部設置有穩固板3，支撐柱2對穩固板3起支撐作用，固定塊1內壁的底部設置電機4，當需要對電器配件加工時，外設的控制器控制電機4工作，電機4上設置有轉軸5，轉軸5上貫穿設置有兩個主動齒輪6，主動齒輪6隨轉軸5轉動而轉動，且兩個主動齒輪6之間設置有從動齒輪7，從動齒輪7隨主動齒輪6的轉動而轉動，從動齒輪7的數量為兩個，且兩個從動齒輪7分別位于轉軸5的兩側，主動齒輪6的表面與從動齒輪7嚙合，主動齒輪6上設置有主動齒牙，從動齒輪7上設置有與主動齒輪6相適配的從動齒牙，從動齒輪7上固定連接有套管8，從動齒輪7轉動帶動套管8轉動，套管8遠離從動齒輪7的一端與螺紋桿9連接，螺紋桿9遠離套管8的一端貫穿U形管10且延伸至U形管10的內部與第一活塞11的一側固定連接，螺紋桿9遠離第一活塞11的一端貫穿套管8且延伸至套管8的內部，螺紋桿9上設置有外螺紋，套管8的內部設置有與外螺紋相適配的內螺紋，套管8轉動時，螺紋桿9在套管8內伸縮旋轉，U形管10的內部設置有第二活塞12，第一活塞11與第二活塞12之間且位于U形管10的內部填充有油液，第一活塞11擠壓油液使第二活塞12向U形管10外部移動，第二活塞12遠離第一活塞11的一側固定連接有連接桿13，連接桿13遠離第二活塞12的一端貫穿U形管10且延伸至U形管10的外部與滑桿14的一側固定連接，滑桿14對電器配件夾緊固定，滑桿14遠離電機4的一端依次貫穿固定塊1和穩固板3且延伸至穩固板3的頂部，穩固板3上開設有與滑桿14相適配的滑槽16，滑桿14在滑槽16內自由滑動，滑桿14延伸至穩固板3外部的一端設置有防滑墊15，防滑墊15防止夾緊電器配件時發生打滑現象，達到了良好的自動固定作用，避免人工對電器配件進行固定，保障了人們的人身安全，節約了大量的人力，降低了人們的勞動強度，減少了電器配件的加工成本，提高了電器配件的加工效率。

工作原理：當電器配件需要加工時，電機4工作帶動轉軸5轉動，轉軸5轉動帶動主動齒輪6轉動，主動齒輪6與從動齒輪7嚙合，從而使從動齒輪7轉動，從動齒輪7帶動套管8轉動，螺紋桿9在套管8內邊轉動邊伸長，螺紋桿9旋轉伸長帶動第一活塞11旋轉擠壓U形管10內的油液，U形管10內的油液推動第二活塞12向U形管10的外部移動，從而推動連接桿13伸長，使滑桿14在滑槽上16滑動，從而達到對電器配件夾緊固定的目的。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
