本發明涉及一種用于驅動機動車的門把手以使門把手從第一位置、特別是靜止位置運動至第二位置、特別是操縱位置的設備，該設備具有：電動驅動裝置；在電動驅動裝置的下游連接的傳動機構；與傳動機構相關聯的輸出齒輪，其中，借助輸出齒輪可將運動導入門把手中。

背景技術：

1、汽車制造商致力于優化車輛空氣動力并且盡可能實現在機動車上較小的空氣阻力。在此，如果布置在機動車上的門把手突出于門，則門把手對直線流動產生負面影響。除了突出的門把手的空氣動力學方面的缺點之外，機動車的設計也會受到突出于機動車的門把手影響。

2、為了克服這些缺點，已知下述解決方案，在其中門把手與機動車、特別是側門的表面齊平地閉合。因此，de?10?2015?115?673?a1公開了與表面齊平的車門外把手，其中，車門外把手可借助相應的機械裝置從門表面中移出。換言之，門把手可以在兩個不同的位置之間來回運動。從與表面齊平的第一位置開始，門把手可以借助機械裝置行進至第二位置，在該第二位置中車門外把手突出于門表面。在該第二位置中，車門外把手可由操作者握住，并且可以打開門。為了使車門外把手運動，公開了一種相當大的機械裝置，其以電驅動的方式使車門外把手運動。

3、這種類型的現有技術由de?10?216?113?167?a1形成。該文獻公開了一種用于驅動機動車的門把手以使門把手從第一位置、特別是靜止位置運動至第二位置、特別是操縱位置的設備，該設備具有：電動驅動裝置；在電動驅動裝置的下游連接的傳動機構；與傳動機構相關聯的輸出齒輪，其中，借助輸出齒輪可將運動導入門把手中。門把手的第一位置是還可稱為初始位置的、在其中門把手與車身、優選側門的外罩表面齊平的位置。第二位置是指在門把手已經執行平移運動并且突出于機動車車身之后的門把手位置。在該移出位置中，操作者能夠操縱門把手并且解鎖機動車鎖。在此，該平移運動借助輸出齒輪并且與布置在門把手上的齒條相互配合地實施。

4、門把手的由現有技術已知的驅動裝置整體上有待改進。一方面，該現有技術具有復雜的機械裝置，其又易受干擾并且特別是易受外部天氣影響，并且另一方面特別是在電流中斷的情況下不能借助具有電機和傳動機構的簡單的電動驅動裝置來確保可靠的操縱。特別是在電流中斷的情況下，門把手又必須移回至其初始位置，其中，門把手必須從無電流的位置中移出。在此缺點在于，不能明確地確定門把手的位置，并且當撞到止擋部時，機械裝置承受特別高的載荷。在此基礎上提出了本發明。

技術實現思路

1、本發明的目的是，提供一種改進的用于驅動機動車的門把手的設備，其克服了現有技術的缺點。此外本發明的目的是，能夠可靠地使門把手運動，而機械裝置不會過度地承受載荷。此外本發明的目的是，提供一種成本經濟的且結構簡單的用于驅動門把手的設備。

2、所述目的根據本發明通過獨立權利要求1的特征來實現。本發明的有利的設計方案在從屬權利要求中給出。要指出的是，下面描述的實施例不是限制性的，更確切地說，在說明書和從屬權利要求中描述的特征的任意的變型可能性都是可能的。

3、根據權利要求1，本發明的目的由此實現，即，提供一種用于驅動、優選間接地驅動機動車的門把手以使門把手從第一位置、特別是靜止位置運動至第二位置、特別是操縱位置的設備，該設備具有：電動驅動裝置；在電動驅動裝置的下游連接的傳動機構；與傳動機構相關聯的輸出齒輪，其中，借助輸出齒輪可將運動導入門把手中，其中，為至少一個傳動機構部件配設有位置識別裝置。通過在傳動機構部件中裝入位置識別裝置，現在可以推斷出驅動裝置的位置，由此能可靠地且受控地使門把手運動。該控制在此可以以下述方式設計，即，門把手不僅可以快速地運動，而且在到達終端位置時還可以實現門把手的平穩制動。在此展示了根據本發明的設備結構的另一個優點，即，機械裝置僅略微承受載荷。通過將位置識別裝置裝入用于驅動門把手的設備中，可以實現門把手的受控的或者說被調節的行進。機械裝置不會強制性地移動靠到止擋部上，這又使機械裝置承受特別高的載荷，而是可以針對性地運動到靜止位置或操縱位置中。

4、如果根據本發明談及機動車的門把手，則涵蓋了所有可借助驅動裝置運動的把手。這并不限于門把手，而是還可以包括尾艙蓋、蓋件、滑動門或艙蓋，也就是下述任何地點，即，在此布置可擺動地或可行進地布置在機動車上的、裝配有可下沉的門把手的構件。在此，驅動裝置不必直接驅動門把手，而是驅動裝置還可以加載桿系，其中，桿系然后操縱或者說打開和鎖閉門把手。

5、門把手在第一位置中占據在其中門把手優選地與車身齊平地、即表面齊平地閉合的位置。由此在機動車上可以實現最佳的空氣動力學表面，并且同時門把手不會干擾機動車的外觀。更確切地說，門把手在表面齊平的位置中可以與機動車表面作為整體呈現，從而還可以談及隱藏技術。門把手僅在下述情況下從表面齊平的位置中移出，即，操作者想要打開機動車。為此，用于驅動門把手的設備行進至移出的第二位置，其還可稱為操縱位置。無論如何，門把手在第二位置中至少局部地以下述方式突出于表面或者說從該表面突出，即，操作者可以握住和操縱門把手。在此，門把手的運動并不限于直線運動，而還可以是擺動運動或由直線運動、旋轉運動或擺動運動組成的運動。因此，根據門把手的布置可以在操縱位置中為操作者提供門把手。

6、所使用的電動驅動裝置優選是電機、特別是直流電機。在電動驅動裝置的下游連接傳動機構，其中，傳動機構并不限于一個傳動級，而是可以包括兩個、三個或更多個傳動級。根據所希望的力，該力應被提供給門把手以使門把手運動或者產生門把手的盡可能快速的運動，另外的變速比可能是有利的。最后，傳動機構的輸出齒輪使門把手運動或者說將運動導入門把手中。

7、在本發明的一個有利的設計方案變型中，位置識別裝置被至少局部地集成到傳動機構部件中。在最簡單的情況下，位置識別裝置例如可以是微型開關，該微型開關與傳動機構構件的輪廓共同作用。如果安裝一個以上的微型開關，則可以借助微型開關來檢測不同的位置以控制門把手的運動，并且因此可以確保門把手的受控的運動。現在根據本發明提出，位置識別裝置被集成到至少一個傳動機構部件中。通過集成位置識別裝置可以實現節省空間的結構，其中，“特別是在門把手的區域中節省空間”是十分重要的優點。門元件的內部裝配有多個構件、組件和驅動裝置。在此例如可以列舉門模塊支架、車窗玻璃引導部、機動車鎖、關緊輔助裝置等。由于構件數量多，在門內的空間需求受限。現在根據本發明如果位置識別裝置被集成到傳動機構組成部分中，則設備整體上可以在結構方面較小地設計。

8、在此已經證明為有利的可以是，位置識別裝置是磁體，其中，磁體與傳感器、特別是霍爾傳感器共同作用。磁體的裝入能以最簡單的方式實現，特別是“將磁體集成到傳動機構組成部分中”可以利用最簡單的結構措施實現。傳動機構組成部分在大多數情況下由塑料制成，其中，在電機的驅動軸上的驅動小齒輪、例如蝸輪替代地還可以由金屬材料制成。然而優選地，其他傳動機構組成部分由塑料制成。因此可以以結構上最簡單的方式將磁體安置在傳動機構的齒輪中。例如可以在傳動機構組成部分中裝入凹槽，磁體可被插入該凹槽中。形鎖合部、力鎖合部或材料鎖合連接部可以用作用于固定磁體的措施。當然除了裝入一個磁體之外同樣可以設想，將兩個和更多個磁體集成在一個或多個傳動機構組成部分中，以便獲得其他關于傳動機構位置的數據。

9、如果磁體是徑向地被磁化的磁體，則又得出了本發明的另一個設計方案變型。通過徑向分開地被磁化的磁體還可以確定傳動機構的更精確的位置識別，因?yàn)橥ㄟ^徑向分開地被磁化的磁體可以借助傳感器裝置檢測至少兩個位置值。因此，盡管使用僅一個磁體，仍提供了雙倍數量的用于識別位置的信號值。然而本發明并不局限于徑向地被磁化的磁體，同樣可以設想，使用例如軸向弧形地被磁化的磁體。在此對于本發明重要的是，通過在磁體上的極性可以檢測傳動機構組成部分的運動。例如可以借助霍爾傳感器來檢測運動。

10、在本發明的一個設計方案變型中，磁體被集成到傳動機構的輸出齒輪中。輸出齒輪直接用于操縱門把手，其中，設置在輸出齒輪上的輸出軸可以具有齒部，該齒部直接用于操縱門把手。無論如何都可以借助作為最后的傳動機構組成部分的輸出齒輪來使門把手運動，并且可以使門把手從第一位置運動至第二位置，反之亦然。因?yàn)檩敵鳊X輪直接地與門把手共同作用，或者說通過機械裝置與門把手連接，所以在輸出齒輪上可以檢測更精確的、用于使門把手運動的值。因此，輸出齒輪形成了在傳動機構中的有利的位置，以便可靠地檢測門把手的運動。在此，輸出齒輪例如可以具有凹槽，柱形的磁體可插入該凹槽中。如前所述，通過將磁體集成到輸出齒輪中可以實現磁體的節省空間的布置，并且通過磁體的柱形的、即對稱的結構同樣可以實現輸出齒輪的由于對稱而設計簡單的結構。

11、根據本發明，磁體與被配設給設備的電路板共同作用。電路板可以布置在設備的殼體中或者聯接至設備的殼體。無論如何在電路板上都布置有傳感器裝置、特別是至少一個霍爾傳感器，其與磁體共同作用。當然根據本發明同樣可以設想，利用兩個或更多個霍爾傳感器工作，以便產生更多數量的信號，并且因此在門把手的位置識別的范圍內獲得更精確的分辨率。與進行檢測的傳感器的接納部無關地，電路板以下述方式相對于傳動機構布置，即，能夠?qū)崿F(xiàn)檢測磁體的運動。

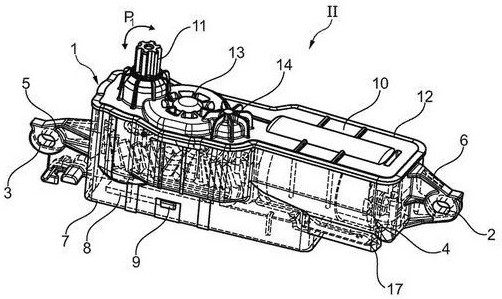

12、在本發明的一個設計方案變型中有利的可以是，用于驅動門把手的設備布置在單獨的殼體中。通過將設備布置在單獨的殼體中提供了用于驅動門把手的模塊化構件。換言之，可以為在不同的車輛中的不同的把手提供設備模塊，因?yàn)橥ㄟ^設備提供了用于驅動門把手的且用于門把手的位置識別裝置。然而還可以設想，該設備殼體以下述方式構造，即，至少電路板可安裝到殼體中或可安裝到殼體上，其中，還可以設想，殼體具有擴展部，用于位置識別和/或控制的電路板被插入該擴展部中。

13、此外有利的可以是，設備殼體密封地封閉、特別是借助激光封閉。設備殼體優選地安裝在門的內部、優選地安裝在門把手的區域中。門把手的區域承受環境影響，因?yàn)樵诖藱C(jī)動車的側窗玻璃雖然密封地安裝，然而不能完全密封地封閉門元件的內腔。因此，例如雨水或在清潔機動車時的水可能滲入門中并且可能會到達用于驅動門把手的設備的區域中。因此重要的是，設備被設計為防潮的。在例如設計為外殼的設備殼體中設置有電機和傳動機構。現在如果殼體借助殼體蓋來封閉，則蓋可以螺紋連接，以便實現密封的設備殼體，通過對殼體蓋使用激光焊接、特別是環繞的激光焊接，一方面可以放棄使用密封部，另一方面可以確保殼體的密封封閉。此外，通過殼體與殼體蓋的激光連接來提供一種高生產效率的方法，該方法以有利的方式支持批量生產。

14、如果傳動機構的總傳動比為i?=?35至i?=?65、優選i?=?40至i?=?50、更優選i?=45，則得出了本發明的一個設計方案變型。通過設定傳動比，可以設定門把手的操縱速度和提供的力、即設備的工作力矩。如果例如將傳動比設定為i?=?45、優選i?=?46，則可以在輸出軸上提供0.3?nm的工作力矩。由此可以產生下述力矩，其在止擋部上、即在例如門把手的第二位置中、即在操縱位置中實現了大于2?nm的鎖死力矩。根據門把手的布置和實施方式以及所希望的速度，可以通過設定傳動比來設定在門把手上的速度和力或者說力矩。

15、如前所述，為輸出齒輪配設有輸出軸，其中有利地，輸出軸可與輸出齒輪一體形成。通過輸出齒輪和輸出軸的一體形成可以傳遞可靠的輸出力矩，?并且可以利用盡可能最少數量的構件來提供一種用于驅動門把手的設備。此外，如果磁體被集成到輸出齒輪中，則為輸出齒輪賦予一系列功能。一方面輸出齒輪用于識別位置，另一方面通過輸出齒輪提供輸出力矩以使門把手運動。在此，一體的結構提供了用于操縱門把手的有利的且結構上經濟的可行性方案。
