本技術涉及切割裝置，具體涉及一種糖果生產用切片裝置。

背景技術：

1、糖果種類繁多，如硬糖、軟糖、牛扎糖等，其中牛軋?zhí)怯址Q蛋白糖，是用蛋白、糖漿、果仁等充氣加工制成的半軟性糖果。為了進一步提升牛軋?zhí)堑目诟幸约敖Y(jié)構完整性，在制作過程中，首先需要將蛋白液、糖熬制成膠體狀，然后加入花生、杏仁等堅果進行攪拌，緊接著將攪拌后的原料以線性軌跡傾倒在成型臺上，待糖果呈長條狀固化后，再借助切片機對糖果條進行逐一切片。而切刀在完成一次切片后還需上移復位，以便連續開展后續切片工作，然而，由于糖果自身所具備的黏性特質，在切刀抬起時，切割過程中產生的糖果碎屑容易黏貼在切刀上對后續切割工作造成干擾。

2、參照公告號為cn206519992u、名稱為糖果切機的中國專利文件，包括裁切架、切刀、空氣炮、吹掃管和吹掃槽，切刀設置在裁切架的下部，切刀的兩側面上開設有若干吹掃槽，裁切架上固定設置有空氣炮，空氣炮上設置有多個吹掃管，吹掃管與吹掃槽一一對應且吹掃管的出氣端正對吹掃槽。在使用時，切刀完成一次切片動作后，啟動空氣炮，通過吹掃管向吹掃槽內噴射一定量的高壓氣體，高壓氣體沿著吹掃槽的長度方向?qū)⒄掣皆谇械侗砻娴奶瞧退樾即惦x。

3、參照上述技術方案，現有的切片機在開展下落切片工作時，受限于糖果的黏性以及切片工藝，裁切后的糖果條端面往往較為平整，容易導致糖果條的端面與切刀處于緊密貼合狀態。在此情況下，當切刀完成一次切片工作并上移時，糖果條的裁切端有可能跟隨切刀一同上移，使得糖果條的裁切端發生一定程度的上移，隨著后續切刀清理工作的進行，糖果條的裁切端會與切刀分離并向下墜落，有可能導致糖果條出現破裂的情況，進而影響到后續的切片質量。

技術實現思路

1、有鑒于此，本技術提供一種糖果生產用切片裝置，主要用于解決糖果的斷截面與切刀黏貼，使得糖果被抬起后落下，造成糖果表面裂紋或破裂的問題。

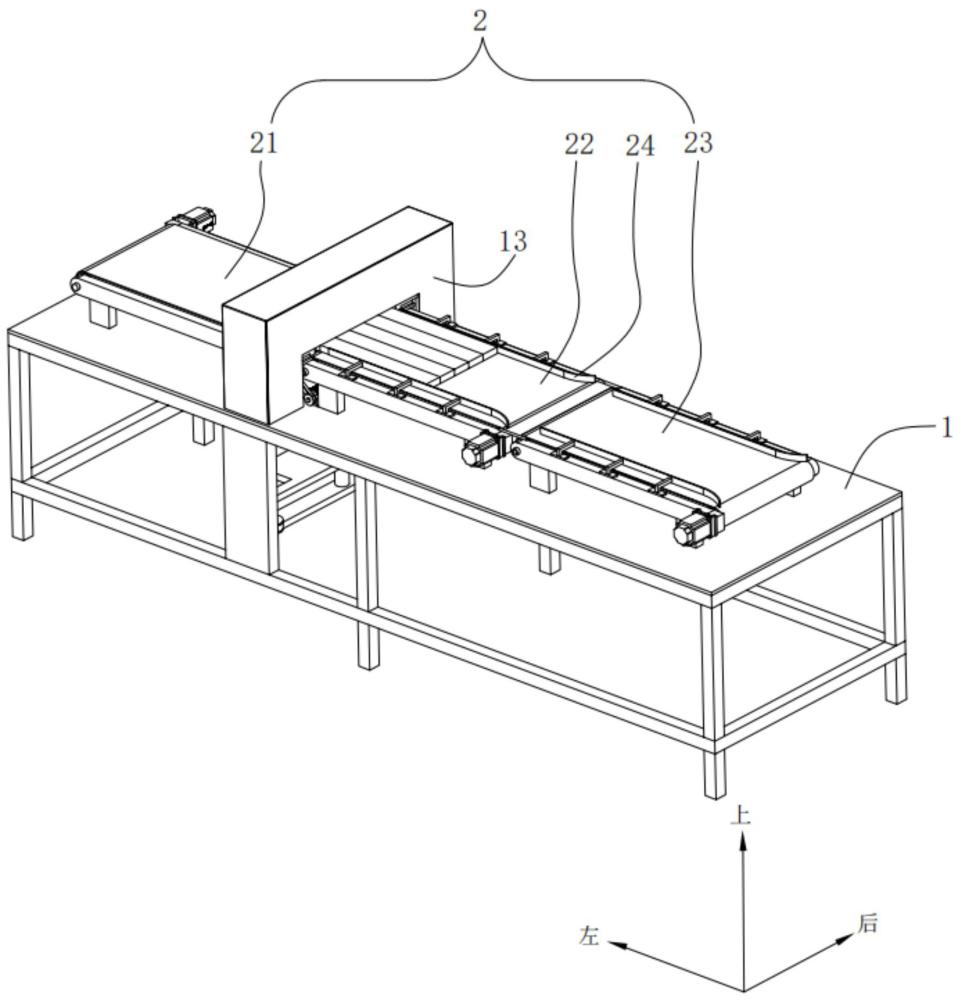

2、為解決上述技術問題，本技術提供一種糖果生產用切片裝置，包括支撐臺、升降架和切刀，支撐臺上安裝有傳送帶一和傳送帶二，傳送帶一和傳送帶二之間設置有位于支撐臺上的固定支板和升降架，固定支板上豎向滑動安裝有彈性支架，彈性支架上通過扭簧設置有能夠抵接切刀的兩個開合清理板，開合清理板上均固定安裝有抵接塊，支撐臺上設置有與抵接塊接觸的抵接板，抵接板上設置有用于與抵接塊接觸的傾斜槽。

3、通過采用上述技術方案，升降架可以帶動切刀豎直上下移動，進而可以對糖果進行切片操作，糖果可以逐漸從傳送帶二被輸送至傳送帶一，在切刀對糖果進行一次性切片后，通過使傳送帶一和傳送帶二向相反的方向傳送，可以使切片完成的糖果和未被切片的糖果分別向兩側輸送，使兩側的糖果均脫離切刀，可預防切刀在抬起時帶動糖果同步抬起，預防糖果后續掉落時破裂，提高糖果的切片質量；切刀在一次性切片完成后繼續下移可帶動彈性支架同步下移，在扭簧的作用下可以使兩個開合清理板處于打開狀態，在切刀上移復位過程中，開合清理板上的抵接塊向抵接板上的傾斜槽靠近，可以使兩個開合清理板對切刀抵接，進而可以清理切刀上的黏貼物，確保切刀的清潔度。

4、可選的，抵接板設置為n字形，抵接板的頂部滑動安裝有對應傳送帶二的橫向滑塊，橫向滑塊上滑動安裝有用于對糖果限位的夾持塊。

5、通過采用上述技術方案，夾持塊在橫向滑塊前后滑動，對糖果夾持，預防糖果在被切割時發生位移，橫向滑塊可帶動夾持塊橫向滑動，在傳送帶二帶動糖果遠離切刀時，夾持塊可與糖果同步遠離切刀，預防夾持塊和糖果之間摩擦位移。

6、可選的，升降架上安裝有用于推動夾持塊橫向滑動的驅動塊一和用于推動夾持塊前后滑動的驅動塊二，驅動塊一、驅動塊二和夾持塊上均開設有傾斜面。

7、通過采用上述技術方案，升降架在豎直向下移動過程中，驅動塊一和驅動塊二上的傾斜面與夾持塊上的傾斜面接觸時，可推動夾持塊位移。

8、可選的，夾持塊上連接有用于帶動夾持塊復位的復位彈簧二，橫向滑塊上連接有用于帶動橫向滑塊復位的復位彈簧三。

9、通過采用上述技術方案，復位彈簧二可使夾持塊復位取消對糖果的夾持，復位彈簧三可帶動橫向滑塊恢復原位。

10、可選的，彈性支架包括豎向貫穿設置在固定支板上的滑動柱，滑動柱設置為兩個，分別位于傳送帶的兩側且對稱安裝，滑動柱的頂部設置有頂板，固定支板和頂板之間安裝有環繞在滑動柱上的復位彈簧一，開合清理板設置在兩個頂板之間。

11、通過采用上述技術方案，在切刀繼續下移過程中，滑動柱可以在固定支板上豎直向下滑動，在外界取消對彈性支架的束縛后，復位彈簧一的彈力被釋放可以帶動彈性支架豎直向上滑動復位。

12、可選的，固定支板上通過扭簧設置有用于鎖止頂板的鎖止塊，鎖止塊設置有弧形面，鎖止塊上固定安裝有半圓弧支塊，升降架上安裝有用于解鎖鎖止塊的解鎖板。

13、通過采用上述技術方案，頂板在豎直向下滑動，可與鎖止塊上的弧形面接觸并頂開鎖止塊，頂板與鎖止塊脫離時，鎖止塊在扭簧的帶動下可恢復原位對頂板鎖止，待升降架繼續下移時，解鎖板可與半圓弧支塊接觸，使鎖止塊解除對頂板的鎖止。

14、可選的，支撐臺上安裝有位于傳送帶二一端的傳送帶三，傳送帶三用于預備下塊即將被切片的糖果。

15、通過采用上述技術方案，傳送帶三上可提前放置即將被切塊的糖果，可實現不間斷切片工作，提高工作效率。

16、可選的，傳送帶二和傳送帶三上均安裝有用于對糖果限位的擋板。

17、通過采用上述技術方案，糖果在被傳送時，擋板可對糖果的傳送路徑限位，預防糖果從傳送帶二和傳送帶三上掉落。

18、可選的，傳送帶一和傳送帶二之間設置有位于開合清理板兩側的承接帶一和承接帶二。

19、通過采用上述技術方案，承接帶一和承接帶二與傳送帶和開合板有更好的貼合面，可預防糖果掉落。

20、可選的，支撐臺上安裝有對應升降架的保護外殼。

21、通過采用上述技術方案，保護外殼可以對升降架及升降架內部的零部件表面防塵。

22、綜上所述，與現有技術相比，本技術包括以下至少一種有益技術效果：

23、1、通過設置傳送帶一和傳送帶二，在切刀完成一次性切片后，通過控制傳送帶一和傳送帶二同步向相反的方向傳送，可以使傳送帶一上切片完成的糖果和傳送帶二上未切片完成的糖果同時向相反的方向位移，使兩側的糖果均脫離切刀，預防切刀抬起時帶動兩側黏貼的糖果同步抬起，與傳統技術中糖果因重力掉落造成表面裂紋或破裂現象相比，可以提高糖果在被切割時的切片質量。

24、2、切刀在一次性切片完成后繼續下移時可帶動彈性支架同步下移，當彈性支架在復位彈簧一的帶動下復位時，開合清理板上的抵接塊可以向抵接板上的傾斜槽靠近，進而使兩個開合清理板與切刀抵接，在后續切刀上移復位時，兩個開合清理板通過對切刀的抵接對切刀上黏貼的糖果碎渣清理，在切刀完成一次性切片后，開合清理板均可對切刀完成一次清理，預防切刀上殘留碎渣，保證切片工作質量。

25、3、通過設置傳送帶三可在傳送帶三上提前放置即將被切片的糖果，可使切片設備不間斷工作，提高工作效率。
