本技術涉及配電柜安裝工具，尤其涉及一種配電柜安裝用工具。

背景技術：

1、配電柜是配電系統的末級設備，用來把上一級配電設備某一電路的電能分配給就近的負荷?，F有技術的一種配電柜如圖5所示，其柜體2內部的左右兩側設置有豎支架3，豎支架3上設置有多個豎長孔31，用來安裝空氣開關的橫支架4的兩端設置有橫長孔41，用螺栓5穿過橫長孔41和某一豎長孔31后與螺母連接可將橫支架4固定在豎支架3上，在固定時，為了便于擰動螺栓5，螺栓5位于橫支架4的前側，而螺母位于豎支架3的后側，這就導致用扳手卡緊螺母時，操作人員是看不到螺母和扳手頭部的，所以不易使扳手頭部的開口卡住螺母，較為不便。

技術實現思路

1、本實用新型所要解決的技術問題，是針對上述存在的技術不足，提供了一種配電柜安裝用工具。

2、為解決上述技術問題，本實用新型所采用的技術方案是：一種配電柜安裝用工具，包括工具本體，所述工具本體的前側設置有用于放置并固定螺母的第一凹槽，所述第一凹槽的后側設置有用來容納螺栓的容納孔，所述工具本體前側面的相互垂直的兩側分別設置有用于定位的第一橫擋塊和第一豎擋塊且兩者的對稱面分別通過第一凹槽的軸線，所述第一橫擋塊用于插入橫長孔中，所述第一豎擋塊用于插入豎長孔中。

3、優選的，所述第一凹槽的前側還設置有第二凹槽。

4、優選的，所述工具本體的后側也設置有用于放置并固定螺母的第一凹槽，所述工具本體后側面設置有第二豎擋塊和第二橫擋塊，所述第二豎擋塊與第一豎擋塊的位置對應，所述第二橫擋塊與第一橫擋塊的位置對應。

5、優選的，所述第一凹槽的后側還設置有第二凹槽。

6、優選的，所述容納孔為通孔。

7、有益效果：工具本體的前側設置有第一凹槽，第一凹槽的后側設置有容納孔，工具本體的前側面設置有第一橫擋塊和第一豎擋塊且兩者的對稱面分別通過第一凹槽的軸線，在使用時將螺母放入第一凹槽內，之后將第一橫擋塊和第一豎擋塊分別插入對應的橫長孔和豎長孔中，可容易使螺母位于橫長孔和豎長孔的重疊位置內，進而可以進行擰螺栓作業，比較方便。

技術特征：

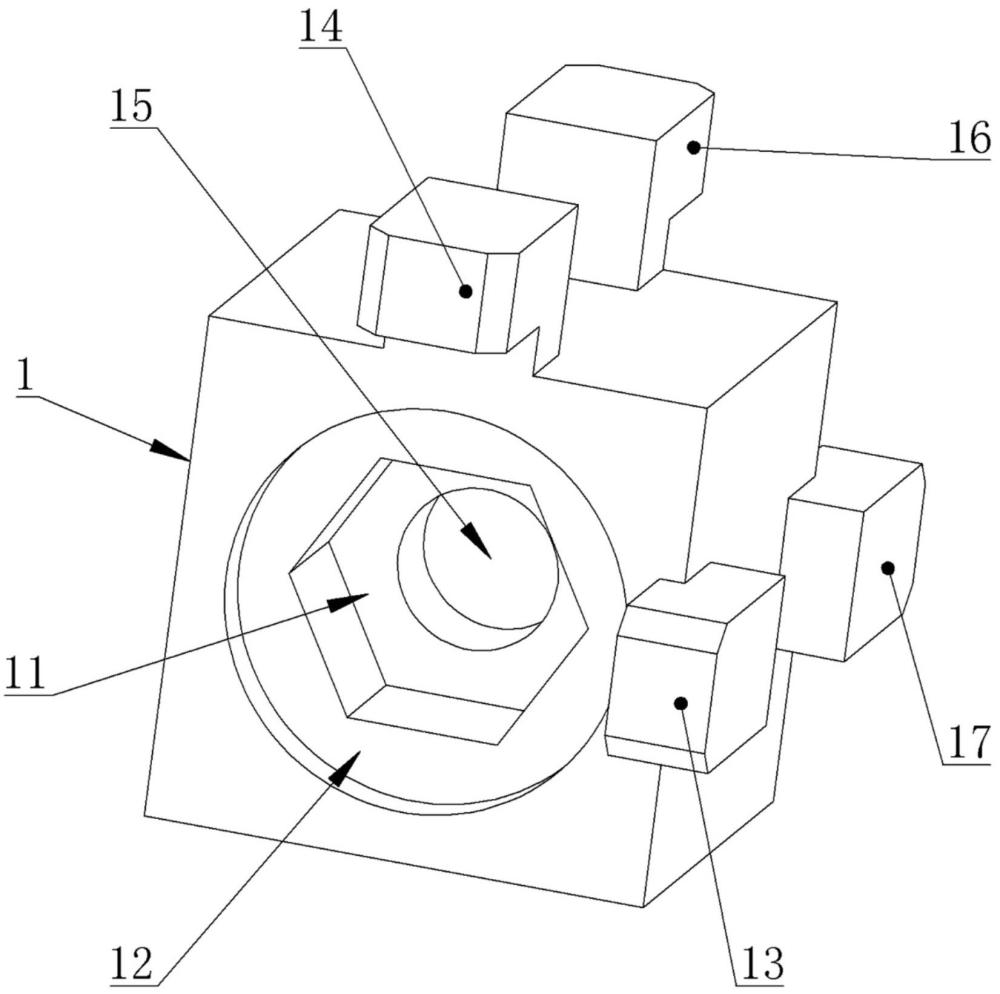

1.一種配電柜安裝用工具，包括工具本體（1），其特征在于：所述工具本體（1）的前側設置有用于放置并固定螺母的第一凹槽（11），所述第一凹槽（11）的后側設置有用來容納螺栓（5）的容納孔（15），所述工具本體（1）前側面的相互垂直的兩側分別設置有用于定位的第一橫擋塊（13）和第一豎擋塊（14）且兩者的對稱面分別通過第一凹槽（11）的軸線，所述第一橫擋塊（13）用于插入橫長孔（41）中，所述第一豎擋塊（14）用于插入豎長孔（31）中。

2.根據權利要求1所述的一種配電柜安裝用工具，其特征在于：所述第一凹槽（11）的前側還設置有第二凹槽（12）。

3.根據權利要求1所述的一種配電柜安裝用工具，其特征在于：所述工具本體（1）的后側也設置有用于放置并固定螺母的第一凹槽（11），所述工具本體（1）后側面設置有第二豎擋塊（16）和第二橫擋塊（17），所述第二豎擋塊（16）與第一豎擋塊（14）的位置對應，所述第二橫擋塊（17）與第一橫擋塊（13）的位置對應。

4.根據權利要求3所述的一種配電柜安裝用工具，其特征在于：所述第一凹槽（11）的后側還設置有第二凹槽（12）。

5.根據權利要求1-4任意一項所述的一種配電柜安裝用工具，其特征在于：所述容納孔（15）為通孔。

技術總結
本技術涉及配電柜安裝工具技術領域，尤其涉及一種配電柜安裝用工具。包括工具本體，所述工具本體的前側設置有用于放置并固定螺母的第一凹槽，所述第一凹槽的后側設置有用來容納螺栓的容納孔，所述工具本體前側面的相互垂直的兩側分別設置有用于定位的第一橫擋塊和第一豎擋塊且兩者的對稱面分別通過第一凹槽的軸線，所述第一橫擋塊用于插入橫長孔中，所述第一豎擋塊用于插入豎長孔中。本技術在擰緊螺栓螺母時較為方便。
