本技術屬于加工用夾具，尤其涉及一種便于調節角度的夾具。

背景技術：

1、在當前的制造業與精密加工領域，隨著產品設計的日益復雜化和多樣化，對于工件夾持的要求也更為嚴苛。傳統夾具往往在靈活性、精確度和操作便利性方面存在不足，尤其是針對需要多角度、快速定位和高穩定性的夾持需求。例如，復雜的零部件在加工前的精確定位和固定，或是需要頻繁調整角度以適應不同工序的工件處理，傳統夾具的局限性便暴露無遺。

2、例如中國公開號為：cn220145775u的“一種便于調節的夾具”其雖然有部分調節對不同大小的工件進行夾持固定的功能，但在實際的使用過程中，其難以調節角度對不同的工件進行夾持，因此仍舊具有一定的適用性不足的缺陷。

3、因此，有必要設計一種新的方案以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種便于調節角度的夾具，旨在解決現有技術中常見的夾具難以調節角度對不同工件進行夾持導致適用性較差的技術問題。

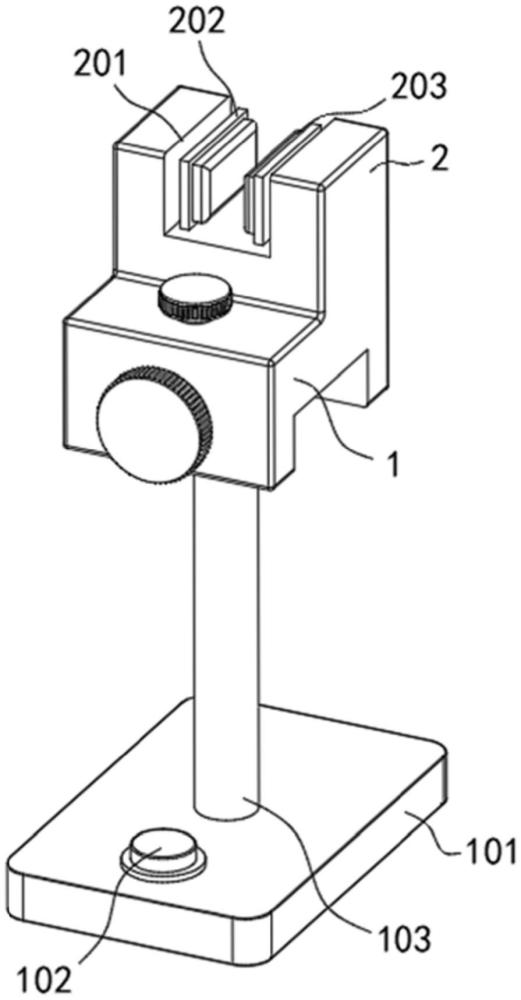

2、為實現上述目的，本實用新型實施例提供一種便于調節角度的夾具，包括：主體，所述主體底部設有底板，所述底板頂部設有支撐桿；連接件，所述連接件設于所述主體與所述支撐桿之間，用于連接所述主體與所支撐桿；夾持組件，所述夾持組件設于所述主體頂部一側，用于對工件進行夾持固定。

3、進一步的，所述連接件包括：設于所述支撐桿頂部的套接管；開設于所述主體底部的轉向腔，所述轉向強內部設有轉向軸承，且所述轉向軸承與所述套接管之間轉動連接。

4、進一步的，所述夾持組件包括：設于所述主體頂部一側的夾塊，所述夾塊內部開設有夾持槽；滑動連接于所述夾持槽內部的夾持板，所述夾持板與所述夾持槽內壁之間設有電動推桿。

5、進一步的，所述轉向腔頂部內壁上滑動連接有固定塊，所述主體頂部轉動連接有固定桿，所述固定桿與所述固定塊之間螺紋嚙合連接，所述固定塊底部設有多個咬合齒，所述套接管表面上設有多個配合齒，且所述咬合齒與所述配合齒之間相嚙合。

6、進一步的，所述咬合齒與所述配合齒均呈三角形結構設置。

7、進一步的，所述主體一側設有調節把手，所述調節把手的軸心與所述轉向軸承的軸心位于同一水平線上。

8、進一步的，所述夾持板遠離所述電動推桿一側設有夾持墊，所述夾持墊為橡膠材料制成。

9、進一步的，所述底板頂部設有按壓開關，所述按壓開關與所述電動推桿之間電性連接。

10、本實用新型實施例提供的便于調節角度的夾具中的上述一個或多個技術方案至少具有如下技術效果之一：利用能夠旋轉固定的連接件與夾持組件相互配合，能夠對位于頂部的多個角度的工件進行快速的固定安裝，在實際用過程中，除了具有高效便捷的安裝效果外，還具有能夠對多個不同角度的工件進行快速夾持的適用性較高的優點。

技術特征：

1.一種便于調節角度的夾具，其特征在于，包括：

2.根據權利要求1所述的便于調節角度的夾具，其特征在于，所述連接件包括：

3.根據權利要求1所述的便于調節角度的夾具，其特征在于，所述夾持組件包括：

4.根據權利要求2所述的便于調節角度的夾具，其特征在于，所述轉向腔(106)頂部內壁上滑動連接有固定塊(3)，所述主體(1)頂部轉動連接有固定桿(301)，所述固定桿(301)與所述固定塊(3)之間螺紋嚙合連接，所述固定塊(3)底部設有多個咬合齒(302)，所述套接管(104)表面上設有多個配合齒(105)，且所述咬合齒(302)與所述配合齒(105)之間相嚙合。

5.根據權利要求4所述的便于調節角度的夾具，其特征在于，所述咬合齒(302)與所述配合齒(105)均呈三角形結構設置。

6.根據權利要求2所述的便于調節角度的夾具，其特征在于，所述主體(1)一側設有調節把手(108)，所述調節把手(108)的軸心與所述轉向軸承(107)的軸心位于同一水平線上。

7.根據權利要求3所述的便于調節角度的夾具，其特征在于，所述夾持板(202)遠離所述電動推桿(204)一側設有夾持墊(203)，所述夾持墊(203)為橡膠材料制成。

8.根據權利要求3所述的便于調節角度的夾具，其特征在于，所述底板(101)頂部設有按壓開關(102)，所述按壓開關(102)與所述電動推桿(204)之間電性連接。

技術總結
本技術屬于加工用夾具技術領域，尤其涉及一種便于調節角度的夾具，包括：主體，主體底部設有底板，底板頂部設有支撐桿；連接件，連接件設于主體與支撐桿之間，用于連接主體與所支撐桿；夾持組件，夾持組件設于主體頂部一側，用于對工件進行夾持固定。該種夾具利用能夠旋轉固定的連接件與夾持組件相互配合，能夠對位于頂部的多個角度的工件進行快速的固定安裝，在實際用過程中，除了具有高效便捷的安裝效果外，還具有能夠對多個不同角度的工件進行快速夾持的適用性較高的優點。

技術研發人員：陳壁林
受保護的技術使用者：東莞市巨盈五金科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
