本技術涉及城市軌道交通車輛門系統領域,尤其涉及一種新型城軌門系統的緊急入口裝置。
背景技術:
1、現有廣泛應用的城軌緊急入口裝置中,主要為旋轉式結構,包括支架、鎖芯、調節器、拉線盤、轉軸等部件;只能在車外操作,存在操作局限。
2、因此,需要針對性開發新型城軌門系統的緊急入口裝置,用以實現在車內和車外分別操作。
技術實現思路
1、實用新型目的:針對現有技術的不足與缺陷,本實用新型提供一種新型城軌門系統的緊急入口裝置,實現在車內和車外分別操作;實現自復位,減少乘務人員的操作。
2、技術方案:本實用新型的一種新型城軌門系統的緊急入口裝置,其特征在于:包括支架,支架上設有開關、調節器與鎖芯;所述鎖芯內設有轉軸,轉軸與開關凸輪連接,轉軸端部設有轉軸套,轉軸穿過壓簧與扭簧;所述鎖芯端部設有活動端蓋,鎖芯與拉線盤連接。
3、其中,所述的開關與開關凸輪接觸。
4、其中,所述的支架開設有若干個安裝孔。
5、其中,所述的鎖芯位于支架的中部。
6、其中,所述的支架安裝在城軌門系統上。
7、有益效果:與現有技術相比,本實用新型具有以下顯著優點:本實用新型能實現車外操作的同時,也可以實現車內操作,方便乘務人員在不下車的情況下實現操作。實現自復位,減少乘務人員的操作。

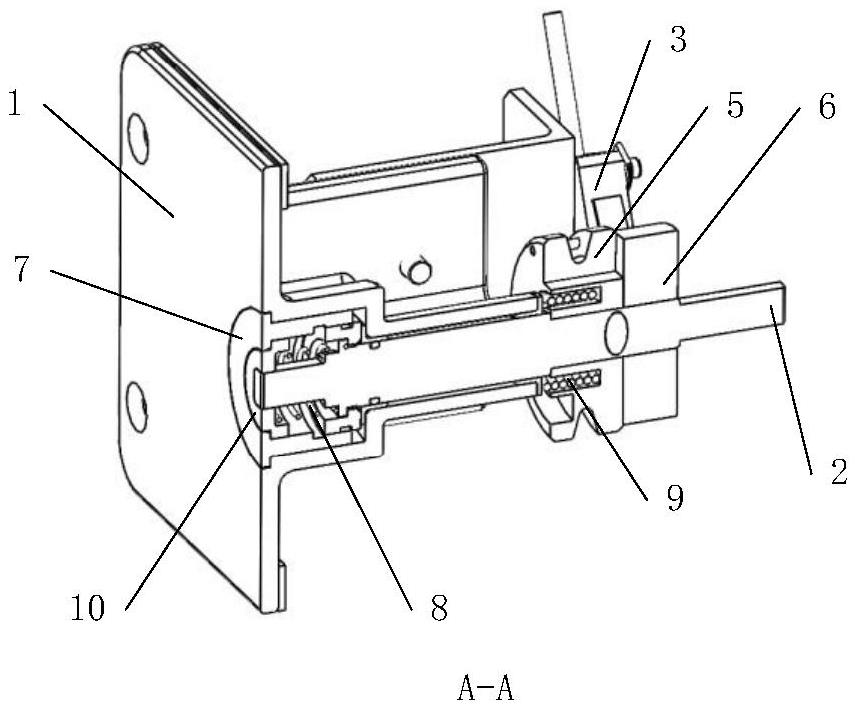

1.一種新型城軌門系統的緊急入口裝置,其特征在于:包括支架(1),支架(1)上設有開關(3)、調節器(4)與鎖芯(11);所述鎖芯(11)內設有轉軸(2),轉軸(2)與開關凸輪(6)連接,轉軸(2)端部設有轉軸套(7),轉軸(2)穿過壓簧(8)與扭簧(9);所述鎖芯(11)端部設有活動端蓋(10),鎖芯(11)與拉線盤(5)連接。
2.根據權利要求1所述的新型城軌門系統的緊急入口裝置,其特征在于:所述的開關(3)與開關凸輪(6)接觸。
3.根據權利要求1所述的新型城軌門系統的緊急入口裝置,其特征在于:所述的支架(1)開設有若干個安裝孔。
4.根據權利要求3所述的新型城軌門系統的緊急入口裝置,其特征在于:所述的鎖芯(11)位于支架(1)的中部。
5.根據權利要求4所述的新型城軌門系統的緊急入口裝置,其特征在于:所述的支架(1)安裝在城軌門系統上。
