本申請涉及電子霧化裝置加工，特別涉及一種夾持機構及導油棉加工設備。

背景技術：

1、電子霧化裝置作為傳統香煙的替代品，通常包括內部中空的殼體以及設置于殼體內部的供電裝置和霧化組件，供電裝置用于向霧化組件供電，殼體的內部還設置有霧化通道以及用于向霧化組件供給霧化液的儲液腔，霧化組件用于加熱霧化儲液腔所供給的霧化液，以形成通向霧化通道的可吸食的氣溶膠。相比于傳統香煙，電子霧化裝置具有無焦油、無煙灰、無明火等優點，可以有效避免傳統香煙在點燃狀況下所產生的多種有害物質。

2、相關技術中，霧化組件包括柱狀的導油棉(或者稱為儲油棉)和發熱體，導油棉具有貫穿其兩個端面的通氣孔，其中，由于導油棉需要包裹于發熱體外，因此，導油棉的側面需要切割出一條由導油棉的一端延伸至導油棉的另一端的切口，該切口需貫穿至導油棉的通氣孔，以便于裝配。傳統技術中，在制備上述的導油棉時，通常通過人工用刀具在已經加工有上述通氣孔且長度較長的柱狀半成品的側面切割上述的切口，隨后用剪刀將切割有上述切口的柱狀半成品截斷成多個預設長度的成品導油棉。但是，該方式的加工成本較高并且加工效率較低。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請?zhí)岢鲆环N夾持機構及導油棉加工設備，其中，夾持機構能夠夾持不同直徑的柱狀半成品，有利于降低加工成本并且有利于提高加工效率。

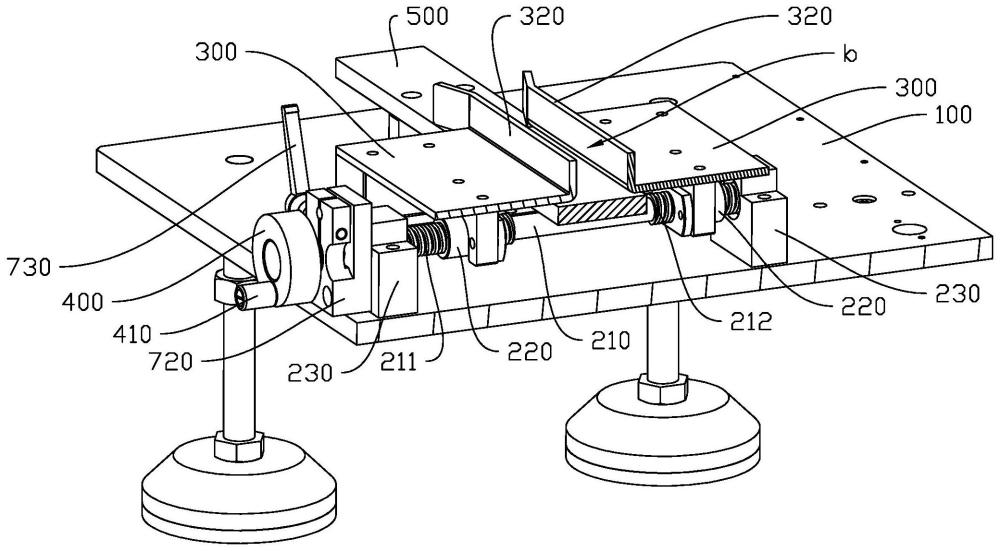

2、根據本申請的第一方面實施例的夾持機構，用于夾持待切割切口的導油棉的柱狀半成品，所述夾持機構包括：機架；絲桿組件，所述絲桿組件包括螺桿、兩個螺母以及兩個間隔設置于所述機架上的第一支撐座，所述螺桿的一端可轉動地連接于其中一個所述第一支撐座，所述螺桿的另一端可轉動地連接于另一個所述第一支撐座，所述螺桿具有第一螺紋段和第二螺紋段，所述第一螺紋段和所述第二螺紋段的螺距相同，所述第一螺紋段和所述第二螺紋段的螺紋方向相反，兩個所述螺母一一對應地連接于所述螺桿的所述第一螺紋段和所述第二螺紋段；驅動件，所述驅動件與所述螺桿的其中一端相連并用于驅動所述螺桿轉動；夾持組件，所述夾持組件包括兩個夾持部，兩個所述夾持部一一對應地連接于兩個所述螺母的頂部；導向結構，所述導向結構用于限制所述螺母或者所述夾持部相對所述機架轉動。

3、根據本申請實施例的夾持機構，至少具有如下有益效果：使用時，通過驅動件驅動螺桿轉動能夠驅使兩個螺母相互靠近或者相互遠離，從而帶動兩個夾持部相互靠近或者相互遠離，進而能夠夾持不同直徑的柱狀半成品，無需設計并更換不同尺寸規格的夾持機構，有利于降低加工成本并且有利于提高加工效率。

4、根據本申請的一些實施例，任一所述夾持部朝向另一所述夾持部的一側均設置有沿豎向延伸的延伸部。

5、根據本申請的一些實施例，所述機架上設置有用于承托所述柱狀半成品的承托板，所述承托板的底部間隔設置有至少兩個第二支撐座。

6、根據本申請的一些實施例，兩個所述延伸部和所述承托板圍合形成用于進給所述柱狀半成品的物料通道，其中：

7、所述物料通道的一端呈擴口狀；或者，

8、所述物料通道的兩端均呈擴口狀。

9、根據本申請的一些實施例，所述夾持機構還包括罩設于所述物料通道上方的防護罩，所述防護罩連接于其中一個所述夾持部的頂部，所述防護罩背向所述驅動件的一側為敞口結構，所述防護罩用于容納切割上述切口的切刀。

10、根據本申請的一些實施例，所述物料通道的端部伸出至所述防護罩的外側，沿所述物料通道的軸向，所述防護罩其中一側的外側壁上設置有延伸至所述物料通道的一端的正上方的限位部，所述限位部用于限制所述柱狀半成品脫離所述物料通道。

11、根據本申請的一些實施例，所述機架上對應所述螺桿設置有可解鎖的鎖定結構，所述鎖定結構用于限制所述螺桿轉動。

12、根據本申請的一些實施例，所述鎖定結構包括調節螺栓和設置于所述機架上的鎖緊塊，所述鎖緊塊上設置有用于穿設所述螺桿的通孔，所述螺桿的其中一端穿設于所述通孔內，所述鎖緊塊上具有沿所述通孔的軸向貫穿所述鎖緊塊并連通于所述通孔的缺口，所述鎖緊塊位于所述缺口兩側的實體部分均具有所述通孔的至少部分孔壁，所述鎖緊塊位于所述缺口兩側的實體部分均設置有一連通于所述缺口的螺紋通孔，兩個所述螺紋通孔的軸線共線，所述調節螺栓同時螺紋連接于兩個所述螺紋通孔。

13、根據本申請的一些實施例，所述鎖定結構還包括設置于所述調節螺栓外露的一端并用于施力的手柄。

14、根據本申請的第二方面實施例的導油棉加工設備，其包括根據本申請上述第一方面實施例的夾持機構。

15、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.一種夾持機構，用于夾持待切割切口的導油棉的柱狀半成品，其特征在于，所述夾持機構包括：

2.如權利要求1所述的夾持機構，其特征在于，任一所述夾持部朝向另一所述夾持部的一側均設置有沿豎向延伸的延伸部。

3.如權利要求2所述的夾持機構，其特征在于，所述機架上設置有用于承托所述柱狀半成品的承托板，所述承托板的底部間隔設置有至少兩個第二支撐座。

4.如權利要求3所述的夾持機構，其特征在于，兩個所述延伸部和所述承托板圍合形成用于進給所述柱狀半成品的物料通道，其中：

5.如權利要求4所述的夾持機構，其特征在于，所述夾持機構還包括罩設于所述物料通道上方的防護罩，所述防護罩連接于其中一個所述夾持部的頂部，所述防護罩背向所述驅動件的一側為敞口結構，所述防護罩用于容納切割上述切口的切刀。

6.如權利要求5所述的夾持機構，其特征在于，所述物料通道的端部伸出至所述防護罩的外側，沿所述物料通道的軸向，所述防護罩其中一側的外側壁上設置有延伸至所述物料通道的一端的正上方的限位部，所述限位部用于限制所述柱狀半成品脫離所述物料通道。

7.如權利要求1所述的夾持機構，其特征在于，所述機架上對應所述螺桿設置有可解鎖的鎖定結構，所述鎖定結構用于限制所述螺桿轉動。

8.如權利要求7所述的夾持機構，其特征在于，所述鎖定結構包括調節螺栓和設置于所述機架上的鎖緊塊，所述鎖緊塊上設置有用于穿設所述螺桿的通孔，所述螺桿的其中一端穿設于所述通孔內，所述鎖緊塊上具有沿所述通孔的軸向貫穿所述鎖緊塊并連通于所述通孔的缺口，所述鎖緊塊位于所述缺口兩側的實體部分均具有所述通孔的至少部分孔壁，所述鎖緊塊位于所述缺口兩側的實體部分均設置有一連通于所述缺口的螺紋通孔，兩個所述螺紋通孔的軸線共線，所述調節螺栓同時螺紋連接于兩個所述螺紋通孔。

9.如權利要求8所述的夾持機構，其特征在于，所述鎖定結構還包括設置于所述調節螺栓外露的一端并用于施力的手柄。

10.一種導油棉加工設備，其特征在于，包括如權利要求1至9任一項所述的夾持機構。

技術總結
本申請公開了一種夾持機構及導油棉加工設備，夾持機構包括：機架；絲桿組件，包括螺桿、兩個螺母以及兩個間隔設置于機架上的第一支撐座，螺桿的一端可轉動地連接于其中一個第一支撐座，螺桿的另一端可轉動地連接于另一個第一支撐座，螺桿具有第一螺紋段和第二螺紋段，第一螺紋段和第二螺紋段的螺距相同，第一螺紋段和第二螺紋段的螺紋方向相反，兩個螺母一一對應地連接于螺桿的第一螺紋段和第二螺紋段；驅動件，與螺桿的其中一端相連并用于驅動螺桿轉動；夾持組件，包括兩個夾持部，兩個夾持部一一對應地連接于兩個螺母的頂部；導向結構，用于限制螺母或者夾持部相對機架轉動。上述的夾持機構能夠夾持不同直徑的柱狀半成品。

技術研發人員：段玉,高禮壇,劉和平
受保護的技術使用者：東莞市奧陶紀新材料有限公司
技術研發日：20240529
技術公布日：2025/4/28
