本技術屬于紙板生產，具體來說，涉及一種防止切口卷邊的紙板生產用模切機。

背景技術：

1、紙板又稱板紙。由各種紙漿加工成的、纖維相互交織組成的厚紙頁。紙板與紙的區別通常以定量和厚度來區分，一般將定量超過250g/m、厚度大于0.5mm的稱為紙板。通常由各種植物纖維為原料，也有摻加非植物纖維，在紙板機上抄造制成。有些特種紙板也摻用羊毛等動物纖維或石棉等礦物纖維。

2、紙板在生產加工的過程中，會使用到模切機對紙板進行剪切，現有的紙板生產用模切機在進行使用時，由于都是直接通過切刀對紙板進行剪切作業，切刀的兩側缺少對紙板的限位機構，導致紙板在剪切后，切口處容易出現卷邊，影響紙板的美觀和使用，紙板的成品率大大降低。

3、針對相關技術中的問題，目前尚未提出有效的解決方案。

4、因此為了解決以上問題，本實用新型提供了一種防止切口卷邊的紙板生產用模切機。

技術實現思路

1、為了克服上述的技術問題，本實用新型的目的在于提供一種防止切口卷邊的紙板生產用模切機，通過第一齒輪帶動兩組第二齒輪同步轉動，第二齒輪帶動與之相連的扇形齒片同步轉動，扇形齒片的轉動能夠帶動升降柱上下往復運動，升降柱下降的時候，帶動升降板下降，進而帶動切刀下降，通過切刀對紙板進行剪切作業，此過程中，升降板同步帶動伸縮柱和壓板下降，使得壓板能夠壓在紙板上，能夠有效的方式紙板在剪切的時候出現卷邊的情況，在升降柱上升的時候，帶動切刀上升，且帶動壓板上升，由于在剪切的時候，彈簧受力呈壓縮狀態，所以壓板上升的時候，彈簧會有一段恢復的過程，此過程中，壓板會始終與紙板接觸，進而提高防卷邊效果，在剪切完成之后，通過第二電機帶動壓輥轉動，壓輥的轉動能夠對紙板進行碾壓，進而進一步的對紙板的切口進行整平處理，提高紙板的質量。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種防止切口卷邊的紙板生產用模切機，包括底架，所述底架的頂端安裝有輸送帶，所述底架的頂端安裝有剪切機構和壓平機構，所述剪切機構包括安裝板，所述安裝板的一側轉動連接有第一齒輪，所述第一齒輪的兩側均嚙合連接有第二齒輪，所述第二齒輪的一側均通過轉桿連接有扇形齒片，兩組所述扇形齒片之間設置有升降柱，所述升降柱的底端固定安裝有升降板，所述升降板的底端中部固定安裝有切刀，所述升降板的底端兩側均安裝有伸縮柱，所述伸縮柱上套接連接有彈簧，所述伸縮柱的底端固定安裝有壓板，所述壓平機構包括安裝座，所述安裝座的底端安裝有壓輥，所述安裝座的一側連接有第二電機，通過第一齒輪帶動兩組第二齒輪同步轉動，第二齒輪帶動與之相連的扇形齒片同步轉動，扇形齒片的轉動能夠帶動升降柱上下往復運動，升降柱下降的時候，帶動升降板下降，進而帶動切刀下降，通過切刀對紙板進行剪切作業，此過程中，升降板同步帶動伸縮柱和壓板下降，使得壓板能夠壓在紙板上，能夠有效的方式紙板在剪切的時候出現卷邊的情況，在升降柱上升的時候，帶動切刀上升，且帶動壓板上升，由于在剪切的時候，彈簧受力呈壓縮狀態，所以壓板上升的時候，彈簧會有一段恢復的過程，此過程中，壓板會始終與紙板接觸，進而提高防卷邊效果，在剪切完成之后，通過第二電機帶動壓輥轉動，壓輥的轉動能夠對紙板進行碾壓，進而進一步的對紙板的切口進行整平處理，提高紙板的質量。

4、進一步在于，所述剪切機構還包括固定安裝在所述底架頂端的第一安裝架，所述安裝板固定安裝在所述第一安裝架上。

5、進一步在于，兩組所述第二齒輪均轉動連接于所述安裝板的一側，所述安裝板的另一側固定安裝有第一電機，所述第一電機的輸出端與所述第一齒輪相連接。

6、進一步在于，所述升降柱上套接滑動連接有連接環，所述連接環固定安裝在所述安裝板上。

7、進一步在于，所述連接環的兩側均固定安裝有嚙齒，所述扇形齒片與所述嚙齒嚙合連接。

8、進一步在于，所述壓平機構還包括固定安裝在所述底架頂端的第二安裝架，所述第二安裝架的底端固定安裝有液壓桿。

9、進一步在于，所述液壓桿的輸出端安裝有所述安裝座。

10、進一步在于，所述第二電機的輸出端與所述壓輥相連接。

11、與現有技術相比，本實用新型具有以下有益效果：

12、本實用新型中，紙板放置在輸送帶上運輸，通過第一電機帶動第一齒輪轉動，第一齒輪帶動兩組第二齒輪同步轉動，第二齒輪帶動與之相連的扇形齒片同步轉動，扇形齒片的轉動能夠帶動升降柱上下往復運動，升降柱下降的時候，帶動升降板下降，進而帶動切刀下降，通過切刀對紙板進行剪切作業，此過程中，升降板同步帶動伸縮柱和壓板下降，使得壓板能夠壓在紙板上，能夠有效的方式紙板在剪切的時候出現卷邊的情況，在升降柱上升的時候，帶動切刀上升，且帶動壓板上升，由于在剪切的時候，彈簧受力呈壓縮狀態，所以壓板上升的時候，彈簧會有一段恢復的過程，此過程中，壓板會始終與紙板接觸，進而提高防卷邊效果，在剪切完成之后，通過第二電機帶動壓輥轉動，壓輥的轉動能夠對紙板進行碾壓，進而進一步的對紙板的切口進行整平處理，提高紙板的質量，通過液壓桿能夠對安裝座的高度進行調整，進而對壓輥的高度進行調整，使得壓輥能夠適應于不同厚度的紙板。

技術特征：

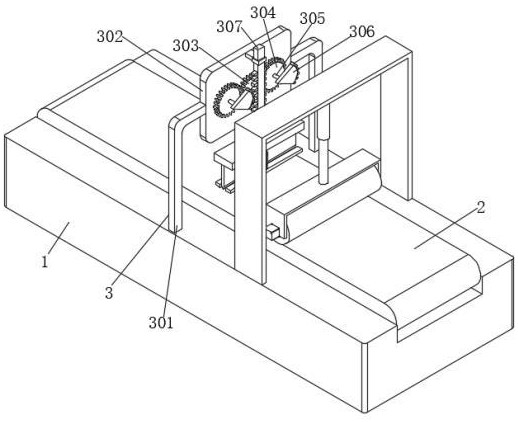

1.一種防止切口卷邊的紙板生產用模切機，包括底架（1），所述底架（1）的頂端安裝有輸送帶（2），其特征在于，所述底架（1）的頂端安裝有剪切機構（3）和壓平機構（4），所述剪切機構（3）包括安裝板（302），所述安裝板（302）的一側轉動連接有第一齒輪（303），所述第一齒輪（303）的兩側均嚙合連接有第二齒輪（304），所述第二齒輪（304）的一側均通過轉桿（305）連接有扇形齒片（306），兩組所述扇形齒片（306）之間設置有升降柱（307），所述升降柱（307）的底端固定安裝有升降板（310），所述升降板（310）的底端中部固定安裝有切刀（311），所述升降板（310）的底端兩側均安裝有伸縮柱（312），所述伸縮柱（312）上套接連接有彈簧（313），所述伸縮柱（312）的底端固定安裝有壓板（314），所述壓平機構（4）包括安裝座（403），所述安裝座（403）的底端安裝有壓輥（404），所述安裝座（403）的一側連接有第二電機（405）。

2.根據權利要求1所述的一種防止切口卷邊的紙板生產用模切機，其特征在于，所述剪切機構（3）還包括固定安裝在所述底架（1）頂端的第一安裝架（301），所述安裝板（302）固定安裝在所述第一安裝架（301）上。

3.根據權利要求1所述的一種防止切口卷邊的紙板生產用模切機，其特征在于，兩組所述第二齒輪（304）均轉動連接于所述安裝板（302）的一側，所述安裝板（302）的另一側固定安裝有第一電機（315），所述第一電機（315）的輸出端與所述第一齒輪（303）相連接。

4.根據權利要求1所述的一種防止切口卷邊的紙板生產用模切機，其特征在于，所述升降柱（307）上套接滑動連接有連接環（308），所述連接環（308）固定安裝在所述安裝板（302）上。

5.根據權利要求4所述的一種防止切口卷邊的紙板生產用模切機，其特征在于，所述連接環（308）的兩側均固定安裝有嚙齒（309），所述扇形齒片（306）與所述嚙齒（309）嚙合連接。

6.根據權利要求1所述的一種防止切口卷邊的紙板生產用模切機，其特征在于，所述壓平機構（4）還包括固定安裝在所述底架（1）頂端的第二安裝架（401），所述第二安裝架（401）的底端固定安裝有液壓桿（402）。

7.根據權利要求6所述的一種防止切口卷邊的紙板生產用模切機，其特征在于，所述液壓桿（402）的輸出端安裝有所述安裝座（403）。

8.根據權利要求1所述的一種防止切口卷邊的紙板生產用模切機，其特征在于，所述第二電機（405）的輸出端與所述壓輥（404）相連接。

技術總結
本技術公開了一種防止切口卷邊的紙板生產用模切機，包括底架，底架的頂端安裝有輸送帶；第一齒輪帶動兩組第二齒輪同步轉動，第二齒輪帶動與之相連的扇形齒片同步轉動，扇形齒片的轉動能夠帶動升降柱上下往復運動，升降柱下降的時候，帶動升降板下降，進而帶動切刀下降，通過切刀對紙板進行剪切作業，此過程中，升降板同步帶動伸縮柱和壓板下降，使得壓板能夠壓在紙板上，能夠有效的方式紙板在剪切的時候出現卷邊的情況，在升降柱上升的時候，帶動切刀上升，且帶動壓板上升，由于在剪切的時候，彈簧受力呈壓縮狀態，所以壓板上升的時候，彈簧會有一段恢復的過程，此過程中，壓板會始終與紙板接觸，進而提高防卷邊效果。

技術研發人員：王速有,王丹,鮑遠松,劉中華,吳春流
受保護的技術使用者：六安市星星包裝股份有限公司
技術研發日：20240410
技術公布日：2025/4/28
