本技術屬于汽車試驗，具體為一種汽車門的固定工裝。

背景技術：

1、cn201620099752.2公開了一種車門托運工裝包括集裝架底座、支撐梁和夾持機構。集裝架底座的中部間隔的固設有兩個安裝橫梁，安裝橫梁上分別設有卡持托塊。所述支撐梁通過兩連接柱固定裝設于所述集裝架底座的上方。所述夾持機構包括兩夾持塊和夾持塊調節機構，其中一夾持塊固定裝設于支撐梁的一端，另一夾持塊裝設于所述夾持塊調節機構上，且所述夾持塊調節結構可移動的裝設于所述支撐梁的另一端。所述支撐梁中部?jī)?nèi)側內有支撐塊，支撐梁的外側設有保護塊。

2、上述的技術方案中，將車門傾斜放置在卡持托塊上，接著通過移動一端的夾持塊將車門上端的兩側進行固定，因?yàn)閵A持塊設有的固定槽和卡持托塊設有的卡持槽只能夠?qū)囬T進行限位，不能將車門完全固定，所以在試驗的時候車門就會在槽中移動影響試驗的效果，而且位于底部的夾持塊是不可移動的，夾持塊也不能進行上下調節，調節的范圍就非常受限。

技術實現思路

1、本實用新型的目的在于解決上述問題，提供了一種汽車門的固定工裝，該工裝通過將第一固定組件和第二固定組件做成可移動式的，那么工人就能夠根據汽車門尺寸的大小進行調整，從而完成對汽車門的固定，可以適配多種汽車門的尺寸，并且固定的時候不會損壞到汽車門。

2、為實現上述目的，本實用新型提供如下技術方案：

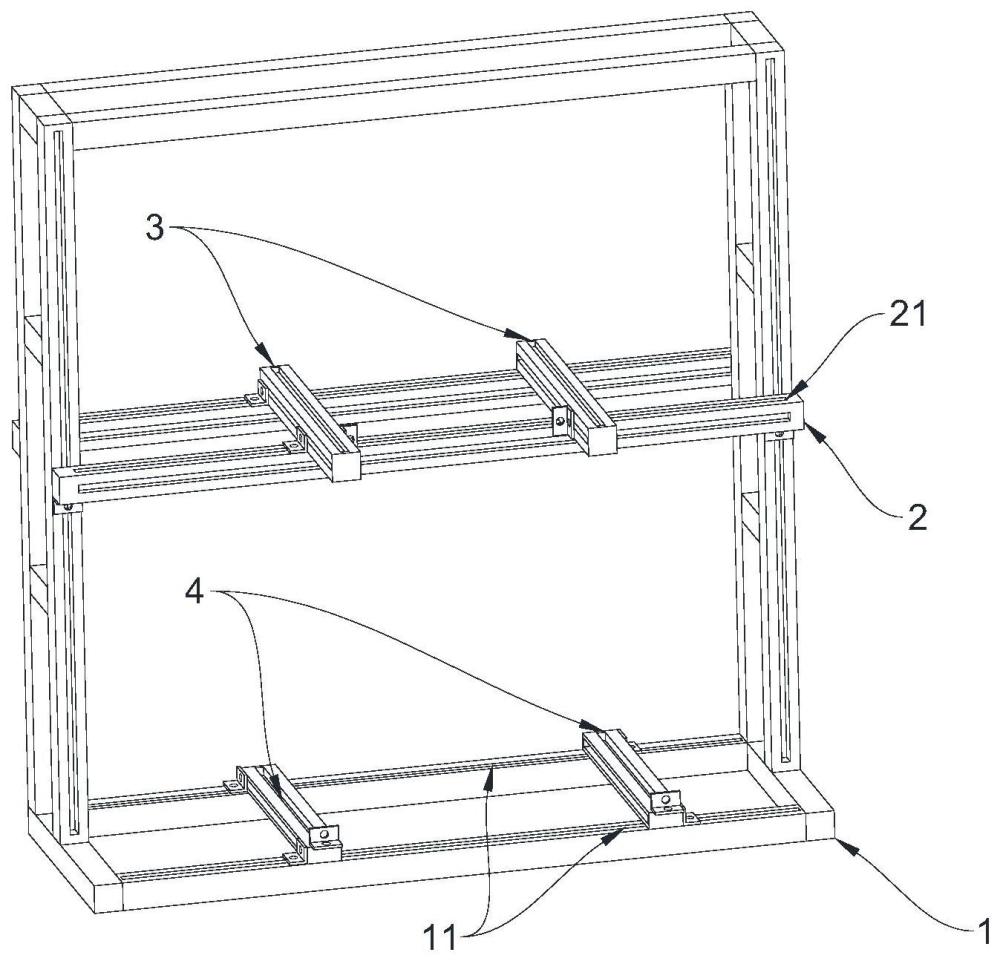

3、一種汽車門的固定工裝，包括架體、固定桿，所述固定桿與架體上下滑動配合，還包括用于抵緊汽車門的兩端并將汽車門的一側抵緊在固定桿上的第一固定組件、用于抵緊汽車門底部的第二固定組件，所述第一固定組件設置于固定桿上，且可沿固定桿長度方向滑動調節，所述第二固定組件設置于架體的底部，且可沿架體長度方向滑動調節。

4、與現有技術相比，本實用新型的有益效果是：

5、本實用新型中，在需要對汽車門進行固定時候，根據汽車門的長度調整好第二固定組件，接著將汽車門放置在第二固定組件上，并利用第二固定組件將汽車門抵緊，然后將汽車門的背面靠在固定桿上，再根據汽車門的高度上下滑動固定桿調節固定桿的高度，隨后通過移動固定桿上的第一固定組件將汽車門的兩端抵緊并將汽車門一側抵緊在固定桿上即可，可以根據汽車門的尺寸進行調整固定，可以適配多種汽車門的尺寸，并且固定的時候不會損壞到汽車門。

技術特征：

1.一種汽車門的固定工裝，包括架體、固定桿，所述固定桿與架體上下滑動配合，其特征在于，還包括用于抵緊汽車門的兩端并將汽車門的一側抵緊在固定桿上的第一固定組件、用于抵緊汽車門底部的第二固定組件，所述第一固定組件設置于固定桿上，且可沿固定桿長度方向滑動調節，所述第二固定組件設置于架體的底部，且可沿架體長度方向滑動調節；

2.根據權利要求1所述的一種汽車門的固定工裝，其特征在于，所述第一固定支架為l型結構，包括第一水平部、第一豎直部，所述第一豎直部通過螺栓與第一安裝槽可拆卸連接，所述第一水平部用于將汽車門飾板的一側抵緊在固定桿上。

3.根據權利要求1所述的一種汽車門的固定工裝，其特征在于，所述第二固定組件包括多個第二定位塊、兩個定位板、第二固定支架，所述兩個定位板并排布置并通過第二定位塊可拆卸連接在固定桿上，所述第二固定支架分別可拆卸連接在兩個定位板的頂面，所述定位板用于支撐汽車門的底部，所述第二固定支架用于抵緊汽車門的底部。

4.根據權利要求3所述的一種汽車門的固定工裝，其特征在于，所述架體的底部設有第二滑槽，所述第二定位塊通過螺栓與第二滑槽可拆卸連接，所述定位板的頂面設有第二安裝槽，所述第二固定支架通過螺栓與第二安裝槽可拆卸連接。

5.根據權利要求3所述的一種汽車門的固定工裝，其特征在于，所述第二固定支架為l型結構，包括第二水平部、第二豎直部，所述第二水平部通過螺栓與第二安裝槽可拆卸連接，所述第二豎直部用于抵緊汽車門的底部。

6.根據權利要求1所述的一種汽車門的固定工裝，其特征在于，所述架體與固定桿均為鋁合金材質。

技術總結
本技術屬于汽車試驗技術領域，提供了一種汽車門的固定工裝，包括架體、固定桿，所述固定桿與架體上下滑動配合，還包括用于抵緊汽車門的兩端并將汽車門的一側抵緊在固定桿上的第一固定組件、用于抵緊汽車門底部的第二固定組件，所述第一固定組件設置于固定桿上，且可沿固定桿長度方向滑動調節，所述第二固定組件設置于架體的底部，且可沿架體長度方向滑動調節。本技術通過將第一固定組件和第二固定組件做成可移動式的，那么工人就能夠根據汽車門尺寸的大小進行調整，從而完成對汽車門的固定，可以適配多種汽車門的尺寸，并且固定的時候不會損壞到汽車門。

技術研發人員：張富強,雷磊,胡曉玉
受保護的技術使用者：廣東富強科技股份有限公司
技術研發日：20240417
技術公布日：2025/4/28
