本申請屬于智能安防產品，具體涉及一種門鎖及門。

背景技術：

1、門鎖作為家庭和商業場所的重要安全設備，其設計、功能和使用體驗一直是行業關注的焦點。隨著科技的進步，人們對門鎖使用的便捷性要求越來越高。

2、當前市場上，傳統門鎖普遍包括鎖體、電池以及顯示模組。其中，鎖體的一面設有用于存放電池的容納槽，電池可自容納槽的槽口進出容納槽，顯示模組封堵容納槽的槽口，且顯示模組一般通過可拆卸的方式，例如借助螺釘連接于鎖體，如此設置，用戶必須移除顯示模組，才可實現電池的更換，而移除顯示模組后，用戶可能將顯示模組隨意放置，從而使得顯示模組丟失的風險較高。

技術實現思路

1、本申請實施例的目的是提供一種門鎖及門，能夠解決相關技術中顯示模組丟失的風險較高的問題。

2、第一方面，本申請實施例提供一種門鎖，包括：鎖體和電池組件，電池組件包括電池，所述鎖體的一面設有用于容納所述電池組件的容納槽，且所述電池組件可自所述容納槽的槽口進出所述容納槽；

3、顯示模組和連接件，所述顯示模組可轉動地設于所述鎖體，在所述顯示模組轉動至第一位置時，所述顯示模組封堵所述槽口，并通過所述連接件與所述鎖體可拆卸連接，在所述顯示模組轉動至第二位置時，所述顯示模組與所述槽口的至少部分相互錯開，且所述電池可自所述容納槽內移出。

4、第二方面，本申請實施例提供一種門，包括：門體以及上文所述的門鎖，所述門鎖設于所述門體。

5、在本申請實施例中，顯示模組可轉動地設于鎖體，顯示模組轉動至第二位置時，顯示模組與槽口的至少部分相互錯開，且電池可自容納槽內移出，也即，顯示模組轉動至第二位置時，用戶可對電池進行更換。如此設置，在對電池進行更換時，顯示模組仍舊設于鎖體上，從而使得顯示模組丟失的風險較低。

技術特征：

1.一種門鎖，其特征在于，包括：

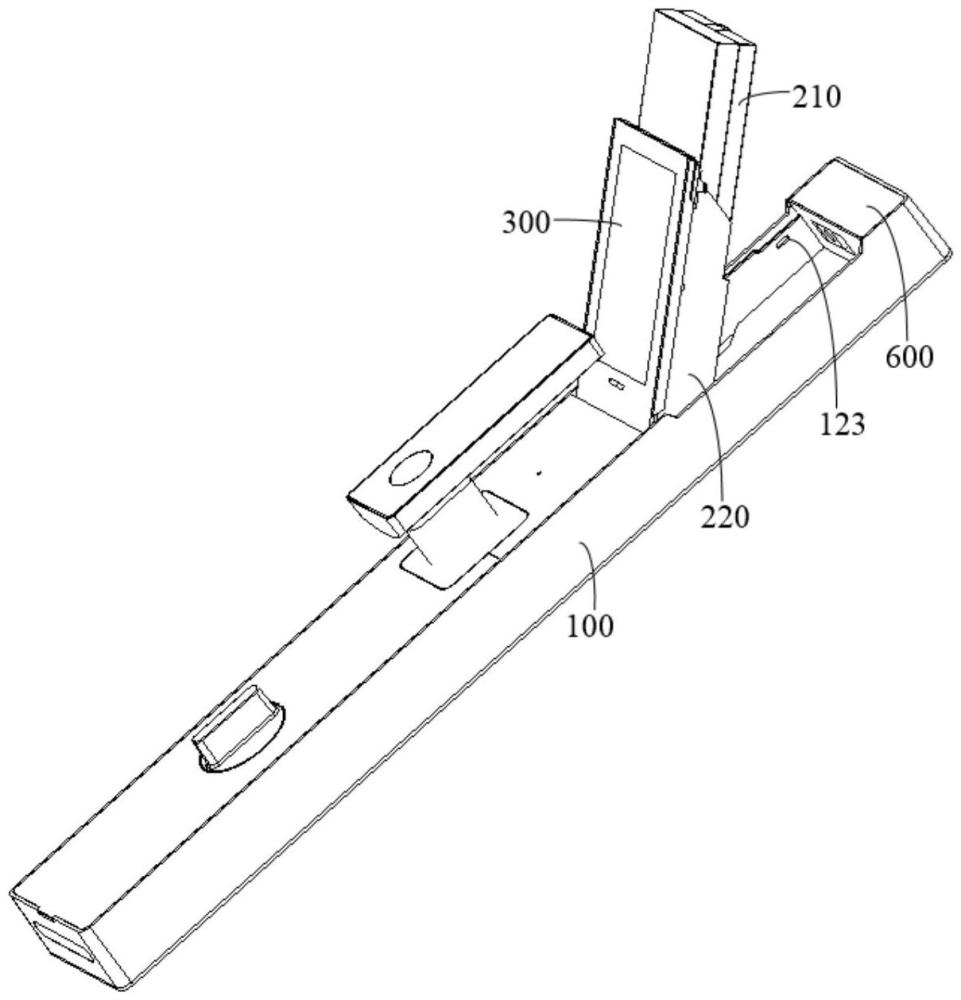

2.根據權利要求1所述的門鎖，其特征在于，所述電池組件(200)還包括電池倉(220)，所述電池倉(220)的內腔用于容納所述電池(210)，所述電池倉(220)設有用于供所述電池(210)進出其內腔的進出口，所述電池倉(220)與所述顯示模組(300)相連，在所述顯示模組(300)處于所述第一位置的情況下，所述電池倉(220)位于所述容納槽(121)內，在所述顯示模組(300)轉動至所述第二位置時，所述進出口位于所述容納槽(121)的外部。

3.根據權利要求2所述的門鎖，其特征在于，所述顯示模組(300)的第一端可轉動地設于所述鎖體(100)，所述電池倉(220)與所述顯示模組(300)的第二端相對的一端設有所述進出口，所述第一端和所述第二端為所述顯示模組(300)沿第一方向上相背的兩端，所述第一方向與所述顯示模組(300)的轉動軸線以及所述顯示模組(300)的厚度方向均垂直。

4.根據權利要求1所述的門鎖，其特征在于，所述顯示模組(300)與所述鎖體(100)中的一者設有滑動部(221)，另一者設有導向部(122)，所述滑動部(221)與所述導向部(122)在所述導向部(122)的長度方向上滑動配合，在所述顯示模組(300)處于所述第一位置時，所述滑動部(221)與所述導向部(122)的第一端面在所述導向部(122)的長度方向上限位配合，在所述顯示模組(300)處于所述第二位置時，所述滑動部(221)與所述導向部(122)的第二端面在所述導向部(122)的長度方向上限位配合，所述第一端面和所述第二端面為所述導向部(122)長度方向上相對的兩個端面。

5.根據權利要求4所述的門鎖，其特征在于，所述導向部(122)設有限位部(1222)，所述限位部(1222)位于所述第一端面和所述第二端面之間，以將所述導向部(122)分隔為沿所述導向部(122)的長度方向依次排布并相連通的導向段(1221)和卡接段，所述滑動部(221)與所述導向段(1221)在所述導向部(122)的長度方向上滑動配合，且所述顯示模組(300)處于所述第二位置時，所述滑動部(221)卡接于所述卡接段內。

6.根據權利要求4所述的門鎖，其特征在于，所述鎖體(100)包括第一框體(110)和第二框體(120)，所述第二框體(120)設于所述第一框體(110)的內部，并與所述第一框體(110)可拆卸連接，所述第二框體(120)設有所述滑動部(221)或所述導向部(122)。

7.根據權利要求1所述的門鎖，其特征在于，所述門鎖還包括第一電路板(510)，所述第一電路板(510)設于所述鎖體(100)內部；

8.根據權利要求1所述的門鎖，其特征在于，所述門鎖還包括彈性件；

9.根據權利要求1所述的門鎖，其特征在于，所述門鎖還包括攝像模組(600)，所述攝像模組(600)與所述顯示模組(300)分體設置，且所述攝像模組(600)與所述鎖體(100)相連。

10.一種門，其特征在于，包括門體以及如權利要求1-9任一項所述的門鎖，所述門鎖設于所述門體。

技術總結
本申請公開了一種門鎖及門，屬于安防產品技術領域。所公開的門包括門鎖，所公開的門鎖包括鎖體、電池組件、顯示模組以及連接件。電池組件包括電池，鎖體的一面設有用于容納電池組件的容納槽，且電池組件可自容納槽的槽口進出容納槽。顯示模組可轉動地設于鎖體，在顯示模組轉動至第一位置時，顯示模組封堵槽口，并通過連接件與鎖體可拆卸連接，在顯示模組轉動至第二位置時，顯示模組與槽口的至少部分相互錯開，且電池可自容納槽內移出。本申請所公開的門鎖在對電池進行更換時，顯示模組設于鎖體上，從而使得顯示模組丟失的風險較低。

技術研發人員：王明東
受保護的技術使用者：杭州螢石軟件有限公司
技術研發日：20240619
技術公布日：2025/4/28
