本技術涉及切割裝置，具體為一種異形光學鏡片坯件切割裝置。

背景技術：

1、眾所周知，異形光學鏡片坯件切割裝置是一種用于切割不規則形狀的光學鏡片坯件的設備，其通常由切割頭(切割頭是裝置的核心部分，它包含刀具。刀具通常是鉆頭或切割刀片，用于將光學鏡片坯件切割成所需的形狀)、切割臺等構件組成。

2、在專利授權公告號為cn219505156u的實用新型專利中公布了一種異形鏡片切割道具，其包括切割機本體，所述切割機本體上設置有用于固定鏡片的固定機構，且所述切割機本體上設置有用于對鏡片進行切割的切割組件；所述切割機本體上設置有放置塊，所述放置塊的頂壁上開設有環形槽，所述環形槽內沿環形槽的周向滑動設置有安裝塊，所述安裝塊上固定設置有吸塵機，所述吸塵機用于吸附切割鏡片時產生的殘渣，所述切割機本體上設置有驅使安裝塊滑動的驅動機構。

3、但是，現有的異形光學鏡片坯件切割裝置也存在一定的不足，首先，現有的異形光學鏡片坯件切割裝置多采用手動裝夾的方式對異形光學鏡片坯件進行固定，這樣明顯是不便于使用的；

4、其次，現有的異形光學鏡片坯件雖然采用電機驅動鉆頭對異形光學鏡片坯件進行切割處理，由于離心轉動等因素的影響，易造成鉆頭的轉動偏移、抖動等問題。

技術實現思路

1、本實用新型的目的在于提供一種異形光學鏡片坯件切割裝置，解決了現有的異形光學鏡片坯件切割裝置多采用手動裝夾的方式對異形光學鏡片坯件進行固定，不便于使用的問題；并解決了現有的異形光學鏡片坯件雖然采用電機驅動鉆頭對異形光學鏡片坯件進行切割處理，由于離心轉動等因素的影響，易造成鉆頭的轉動偏移、抖動等問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種異形光學鏡片坯件切割裝置，包括機臺，所述機臺的上端中部固定連接有切割臺，所述切割臺的上端左側固定連接有固定座，所述固定座的上端中部固定安裝有電機一，所述電機一的輸出軸與固定座轉動連接，所述電機一的輸出軸固定連接有螺桿，所述螺桿的外側通過螺紋連接有夾板，所述夾板與固定座滑動連接；

3、所述固定座的內側壁開設有卡孔，所述夾板的內部滑動連接有導塊，所述導塊與固定座滑動連接，所述導塊靠近卡孔一側的端面固定連接有卡球，所述卡球與卡孔滑動連接。

4、優選的，所述卡孔設置有多個，多個所述卡孔在固定座上均勻分布，通過卡孔的設置，便于配合卡球進行卡接使用。

5、優選的，所述卡球遠離卡孔一側的側面焊接有彈簧一，所述彈簧一的另一端與夾板焊接，通過彈簧一的設置，可對卡球進行頂緊處理。

6、優選的，所述機臺的上端且位于切割臺的右側固定連接有支撐架，所述支撐架的水平部固定安裝有氣缸，所述氣缸的伸縮端與支撐架滑動連接，所述氣缸的伸縮端固定連接有安裝架，所述安裝架的水平部固定安裝有電機二，所述電機二的輸出端與安裝架轉動連接，所述電機二的輸出端固定連接有鉆頭，所述電機二的輸出端外側固定套接有轉動件，所述支撐架的豎直部滑動連接有限位件，所述限位件的限位片與轉動件接觸，通過氣缸、電機二等結構的設置，可使得鉆頭對異形光學鏡片坯件進行切割處理，在轉動件、限位件等結構的作用下，可對電機二的輸出端進行轉動導向，避免鉆頭的抖動等問題。

7、優選的，所述限位件的水平部固定連接有滑塊，所述滑塊與支撐架的豎直部滑動連接，通過滑塊的設置，可對限位件進行導向處理。

8、優選的，所述限位件的水平部焊接有彈簧二，所述彈簧二的另一端與機臺焊接，通過彈簧二的設置，可對限位件進行支撐使用。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過電機一、螺桿等結構的設置，可驅動夾板進行移動，進而對異形光學鏡片坯件進行夾持固定，在卡孔、卡球、彈簧一等結構的作用下，可對夾板的位置進行精確處理，以完成對不同尺寸異形光學鏡片坯件的精確自動裝夾，避免手動操作不便于使用的問題。

11、2、本實用新型通過氣缸、電機二、鉆頭等結構的設置，可對異形光學鏡片坯件進行切割處理，在限位件、轉動件等結構的作用，可對電機二的輸出端進行轉動限位，避免鉆頭的離心偏轉、抖動問題。

技術特征：

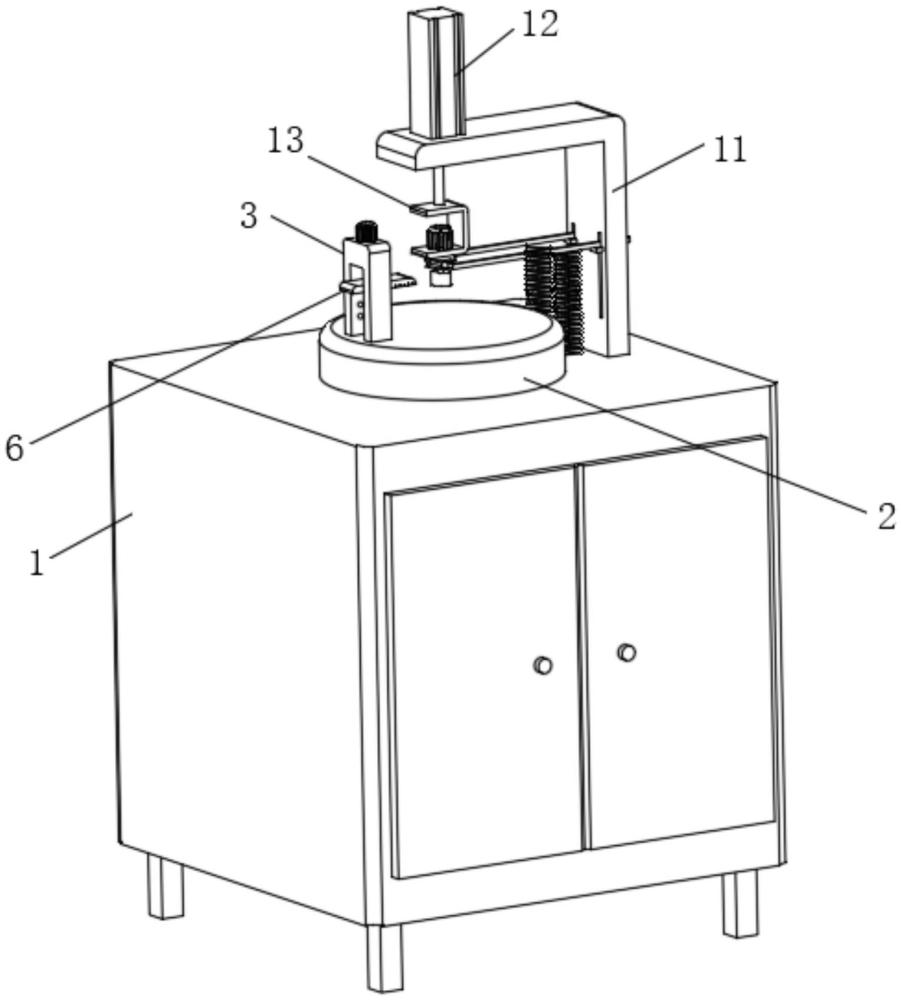

1.一種異形光學鏡片坯件切割裝置，包括機臺(1)，其特征在于：所述機臺(1)的上端中部固定連接有切割臺(2)，所述切割臺(2)的上端左側固定連接有固定座(3)，所述固定座(3)的上端中部固定安裝有電機一(4)，所述電機一(4)的輸出軸與固定座(3)轉動連接，所述電機一(4)的輸出軸固定連接有螺桿(5)，所述螺桿(5)的外側通過螺紋連接有夾板(6)，所述夾板(6)與固定座(3)滑動連接；

2.根據權利要求1所述的一種異形光學鏡片坯件切割裝置，其特征在于：所述卡孔(7)設置有多個，多個所述卡孔(7)在固定座(3)上均勻分布。

3.根據權利要求1所述的一種異形光學鏡片坯件切割裝置，其特征在于：所述卡球(9)遠離卡孔(7)一側的側面焊接有彈簧一(10)，所述彈簧一(10)的另一端與夾板(6)焊接。

4.根據權利要求1所述的一種異形光學鏡片坯件切割裝置，其特征在于：所述機臺(1)的上端且位于切割臺(2)的右側固定連接有支撐架(11)，所述支撐架(11)的水平部固定安裝有氣缸(12)，所述氣缸(12)的伸縮端與支撐架(11)滑動連接，所述氣缸(12)的伸縮端固定連接有安裝架(13)，所述安裝架(13)的水平部固定安裝有電機二(14)，所述電機二(14)的輸出端與安裝架(13)轉動連接，所述電機二(14)的輸出端固定連接有鉆頭(15)，所述電機二(14)的輸出端外側固定套接有轉動件(16)，所述支撐架(11)的豎直部滑動連接有限位件(17)，所述限位件(17)的限位片與轉動件(16)接觸。

5.根據權利要求4所述的一種異形光學鏡片坯件切割裝置，其特征在于：所述限位件(17)的水平部固定連接有滑塊(18)，所述滑塊(18)與支撐架(11)的豎直部滑動連接。

6.根據權利要求4所述的一種異形光學鏡片坯件切割裝置，其特征在于：所述限位件(17)的水平部焊接有彈簧二(19)，所述彈簧二(19)的另一端與機臺(1)焊接。

技術總結
本技術屬于切割裝置技術領域，具體涉及一種異形光學鏡片坯件切割裝置，包括機臺，所述機臺的上端中部固定連接有切割臺，所述切割臺的上端左側固定連接有固定座，所述固定座的上端中部固定安裝有電機一，所述電機一的輸出軸與固定座轉動連接，所述電機一的輸出軸固定連接有螺桿，所述螺桿的外側通過螺紋連接有夾板，所述夾板與固定座滑動連接。本技術通過電機一、螺桿等結構的設置，可驅動夾板進行移動，進而對異形光學鏡片坯件進行夾持固定，在卡孔、卡球、彈簧一等結構的作用下，可對夾板的位置進行精確處理，以完成對不同尺寸異形光學鏡片坯件的精確自動裝夾，避免手動操作不便于使用的問題。

技術研發人員：王榮蔚
受保護的技術使用者：南陽市榮達光學儀器有限公司
技術研發日：20240618
技術公布日：2025/4/28
