本技術屬于管材加工，尤其涉及一種塑料管加工用廢料回收裝置。

背景技術：

1、塑膠管材在生產過程中，需要通過裁切裝置對成型的塑膠管材進行裁切，以保證能夠加工出合適長度的管材以滿足生產需求。

2、公開號為cn213259718u的中國實用新型專利，公開了一種用于管材加工裁切設備，包括托板，安裝管，插接桿，調節螺栓，固定座，緩沖防護調節管材裁切架結構，密封防護管材雜物清理防護盒結構，安裝片，控制開關，滑桿，滑塊，連桿，卡夾和握把，所述的安裝管螺栓連接在托板的右側；所述的插接桿縱向插接在安裝管內側的上部；所述的調節螺栓螺紋連接在安裝管和插接桿的連接處；所述的固定座螺栓連接在插接桿的上部。本實用新型通過卡夾對管材進行夾持，再手持握把靠近裁切機對管材實現切割。

3、但是上述實用新型仍存在一些不足之處：

4、上述實用新型在使用的過程中，在卡夾對管材進行夾持后，利用滑塊帶動連桿和卡夾以及管材在水平方向上移動以靠近裁切機，從而實現對管材的切割，同時在切割過程中產生的粉塵也會在防護罩的設置下局限在一定范圍內，盡管設置有防護護罩對粉塵的逸散進行一定的限制，但是粉塵會在重力的作用下落在托板上，這些托板會在操作人員搬運管材時飛揚在空氣中，污染工作環境，為此需要操作人員特地對粉塵進行清掃，降低了管材的裁切效率。

技術實現思路

1、本實用新型提供一種塑料管加工用廢料回收裝置，旨在解決上述背景技術中所提到的問題。

2、本實用新型是這樣實現的，一種塑料管加工用廢料回收裝置，包括總底座，所述總底座的頂部通過支撐柱安裝有頂板，所述頂板的底部安裝有電動推桿一，所述電動推桿一的伸縮端連接有防護罩，所述防護罩的內底部安裝有裁切機構，所述防護罩的正下方且于所述總底座的頂部通過支撐桿安裝有安裝板，所述安裝板的頂部對置設置有電動推桿二，所述電動推桿二的伸縮端連接有防護組件，所述安裝板的底部連接有回收組件；此方案中通過電動推桿二控制防護組件相合將管材夾持限制，并通過電動推桿一控制防護罩和裁切機構將防護組件罩在內部的同時對管材進行裁切。

3、優選的，所述防護組件包括連接板，所述連接板的內側壁上對置連接有防護板一，所述安裝板的頂部對置開設有導軌，所述防護板一滑動設置于所述導軌內，所述防護板一之間且于所述連接板的內側壁上對置連接有防護板二，所述防護板一和所述防護板二上均開設有半圓孔。

4、優選的，相鄰的所述防護板一和所述防護板二之間轉動連接有若干個橡膠輥，若干個所述橡膠輥均布于所述半圓孔周側，且所述橡膠輥從所述半圓孔內漏出部分；此方案中通過橡膠輥對管材側壁進行夾持，保證管材可在豎直方向上進行轉動的同時限制管材在水平方向上進行移動。

5、優選的，所述防護板一上的所述半圓孔的側壁上粘接有防護海綿。

6、優選的，所述回收組件包括漏斗，所述漏斗孔徑較大的一端固定連接于所述安裝板的底部，所述漏斗的正上方且于所述安裝板的頂部開設有通孔，所述漏斗孔徑較小的一端通過連接管連接有回收機構；此方案中通過回收機構將從漏斗內落進連接管內的粉塵進行回收。

7、優選的，所述安裝板的前后兩側且于所述總底座的頂部安裝有固定塊，所述固定塊的頂部安裝有半圓底座，所述半圓底座的曲面側壁上轉動安裝有若干個滾珠。

8、與現有技術相比，本實用新型的有益效果是：

9、電動推桿一帶動連接板以及防護板一向內側移動，使得防護板一相合的同時使得管材被夾持于半圓孔內，電動推桿一帶動防護罩和裁切機構向下移動，將防護板一罩在下方的同時利用裁切機構對管材進行切割，將裁切過程中產生的粉塵限制在防護罩內，避免逸散至工作環境內；

10、裁切過程中產生的粉塵通過通孔落在漏斗上并在重力的作用下進入連接管內并由回收機構進行自動回收，避免粉塵逸散在工作環境中的同時減少工作人員的工作量。

技術特征：

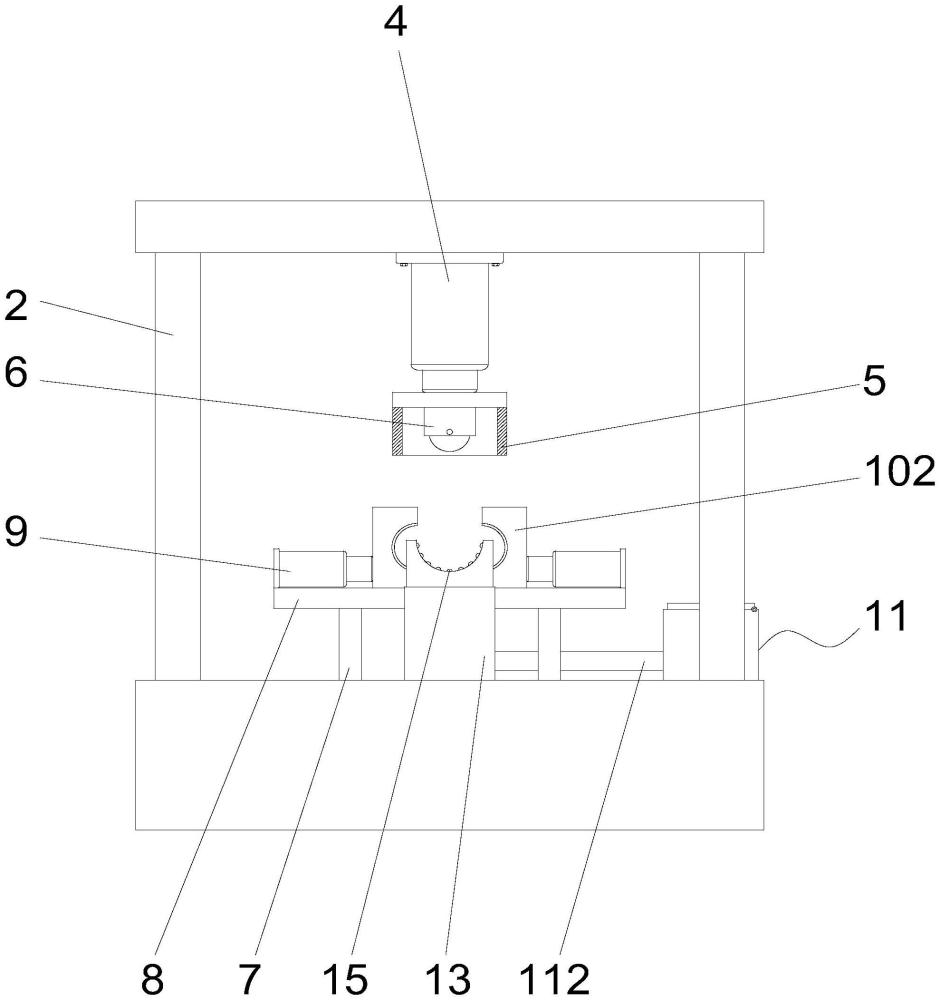

1.一種塑料管加工用廢料回收裝置，其特征在于：包括總底座(1)，所述總底座(1)的頂部通過支撐柱(2)安裝有頂板(3)，所述頂板(3)的底部安裝有電動推桿一(4)，所述電動推桿一(4)的伸縮端連接有防護罩(5)，所述防護罩(5)的內底部安裝有裁切機構(6)，所述防護罩(5)的正下方且于所述總底座(1)的頂部通過支撐桿(7)安裝有安裝板(8)，所述安裝板(8)的頂部對置設置有電動推桿二(9)，所述電動推桿二(9)的伸縮端連接有防護組件(10)，所述安裝板(8)的底部連接有回收組件(11)。

2.如權利要求1所述的一種塑料管加工用廢料回收裝置，其特征在于：所述防護組件(10)包括連接板(101)，所述連接板(101)的內側壁上對置連接有防護板一(102)，所述安裝板(8)的頂部對置開設有導軌(12)，所述防護板一(102)滑動設置于所述導軌(12)內，所述防護板一(102)之間且于所述連接板(101)的內側壁上對置連接有防護板二(103)，所述防護板一(102)和所述防護板二(103)上均開設有半圓孔(105)。

3.如權利要求2所述的一種塑料管加工用廢料回收裝置，其特征在于：相鄰的所述防護板一(102)和所述防護板二(103)之間轉動連接有若干個橡膠輥(104)，若干個所述橡膠輥(104)均布于所述半圓孔(105)周側，且所述橡膠輥(104)從所述半圓孔(105)內漏出部分。

4.如權利要求3所述的一種塑料管加工用廢料回收裝置，其特征在于：所述防護板一(102)上的所述半圓孔(105)的側壁上粘接有防護海綿(106)。

5.如權利要求1所述的一種塑料管加工用廢料回收裝置，其特征在于：所述回收組件(11)包括漏斗(111)，所述漏斗(111)孔徑較大的一端固定連接于所述安裝板(8)的底部，所述漏斗(111)的正上方且于所述安裝板(8)的頂部開設有通孔(114)，所述漏斗(111)孔徑較小的一端通過連接管(112)連接有回收機構(113)。

6.如權利要求1所述的一種塑料管加工用廢料回收裝置，其特征在于：所述安裝板(8)的前后兩側且于所述總底座(1)的頂部安裝有固定塊(13)，所述固定塊(13)的頂部安裝有半圓底座(14)，所述半圓底座(14)的曲面側壁上轉動安裝有若干個滾珠(15)。

技術總結
本技術適用于管材加工技術領域，提供了一種塑料管加工用廢料回收裝置，包括總底座，總底座的頂部通過支撐柱安裝有頂板，頂板的底部安裝有電動推桿一，電動推桿一的伸縮端連接有防護罩，防護罩的內底部安裝有裁切機構，防護罩的正下方且于總底座的頂部通過支撐桿安裝有安裝板，安裝板的頂部對置設置有電動推桿二，電動推桿二的伸縮端連接有防護組件，安裝板的底部連接有回收組件；電動推桿一帶動連接板以及防護板一向內側移動，使得防護板一相合的同時使得管材被夾持于半圓孔內，電動推桿一帶動防護罩和裁切機構向下移動，將防護板一罩在下方的同時利用裁切機構對管材進行切割，將裁切過程中產生的粉塵限制在防護罩內，保護工作環境。

技術研發人員：齊煒,張學峰
受保護的技術使用者：安徽耀煒塑膠有限公司
技術研發日：20240702
技術公布日：2025/4/28
