本技術涉及塑鋼帶加工設備，尤其涉及一種塑鋼帶生產設備。

背景技術：

1、塑鋼帶是一種由塑料和鋼材組合而成的帶狀材料，通常用于包裝、固定和保護等用途，它具有塑料的柔韌性和鋼材的強度，在塑鋼帶生產的過程中，需要對塑鋼帶進行打孔，打孔可以使塑鋼帶具有通風透氣的特性，適用于一些需要透氣性的包裝和固定場合。

2、現有的一種塑鋼帶生產設備在使用時，通過設置有三組鉆孔結構，分別設置在機體的頂端和左右兩端，從而能夠通過上述三個部件實現對塑鋼帶在三個方向上的加工處理，極大的保證了對塑鋼型材的鉆孔效率。

3、但是該種方式在使用時，不能對塑鋼帶進行壓緊固定，缺乏壓緊固定會導致塑鋼帶在生產過程中出現松動、扭曲或偏移，影響產品的質量穩定性和一致性，如果塑鋼帶沒有被正確地壓緊固定，就會導致生產線上的頻繁停機和調整，從而降低生產效率并增加生產成本。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種塑鋼帶生產設備，旨在改善現有技術中的塑鋼帶生產設備不能對塑鋼帶進行壓緊固定的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種塑鋼帶生產設備，包括工作臺，所述工作臺的右部固定連接有墊板，所述墊板的上部固定連接有電機，所述電機的輸出端固定連接有雙向絲桿，所述雙向絲桿的外部兩側均螺紋連接有螺紋套，所述螺紋套的上部固定連接有支撐桿，兩個所述支撐桿的相對一側均固定連接有連接板，兩個所述連接板的上部均固定連接有液壓缸，兩個所述液壓缸的輸出端均固定連接有壓板，所述支撐桿的兩側均固定連接有限位組件。

3、進一步地，所述工作臺的上部固定連接有支撐架，所述支撐架的右部固定連接有電動推桿，所述電動推桿的輸出端固定連接有活動板，所述活動板的上部固定連接有氣缸，所述氣缸的輸出端固定連接有鉆頭。

4、進一步地，所述限位組件包括限位板，所述限位板固定連接在支撐桿的兩側，所述限位板滑動連接在限位桿的外部，所述限位桿固定連接在工作臺的上部兩側。

5、進一步地，所述工作臺的內部兩側均開設有通槽，兩個所述支撐桿均滑動連接在通槽的內部。

6、進一步地，所述支撐架的上部兩側均固定連接有定位板，兩個所述定位板的相對一側均固定連接有滑桿。

7、進一步地，所述活動板的兩側均固定連接有移動塊，所述移動塊滑動連接在滑桿的外部。

8、進一步地，所述連接板的底部兩側均固定連接有彈簧，所述彈簧的另一端固定連接在壓板的上部。

9、進一步地，兩個所述壓板均滑動連接在工作臺的上部。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，電機帶動雙向絲桿轉動，雙向絲桿帶動螺紋套移動，螺紋套帶動支撐桿移動，支撐桿帶動連接板移動，連接板帶動液壓缸和壓板移動，啟動液壓缸，液壓缸推動壓板向下移動將塑鋼帶壓緊固定，實現了可以有效的對塑鋼帶進行壓緊固定，可以確保塑鋼帶在生產過程中保持形狀和尺寸的穩定性，防止塑鋼帶在生產過程中偏移或扭曲，確保最終產品的質量和一致性。

12、2、本實用新型中，電動推桿推動活動板移動，活動板帶動氣缸和鉆頭移動，啟動氣缸，氣缸的輸出端推動鉆頭向下移動進行打孔，從而實現了方便對鉆頭的位置進行調節，可以適應不同規格和尺寸的塑鋼帶，可以減少生產線的停機時間，提高生產效率。

技術特征：

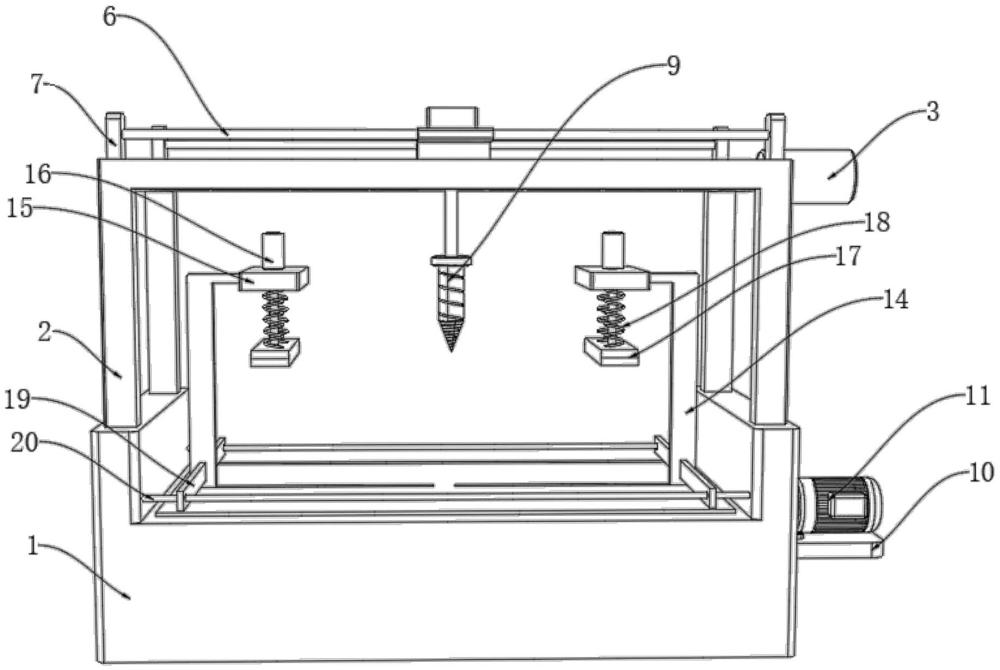

1.一種塑鋼帶生產設備，包括工作臺(1)，其特征在于：所述工作臺(1)的右部固定連接有墊板(10)，所述墊板(10)的上部固定連接有電機(11)，所述電機(11)的輸出端固定連接有雙向絲桿(12)，所述雙向絲桿(12)的外部兩側均螺紋連接有螺紋套(13)，所述螺紋套(13)的上部固定連接有支撐桿(14)，兩個所述支撐桿(14)的相對一側均固定連接有連接板(15)，兩個所述連接板(15)的上部均固定連接有液壓缸(16)，兩個所述液壓缸(16)的輸出端均固定連接有壓板(17)，所述支撐桿(14)的兩側均固定連接有限位組件。

2.根據權利要求1所述的一種塑鋼帶生產設備，其特征在于：所述工作臺(1)的上部固定連接有支撐架(2)，所述支撐架(2)的右部固定連接有電動推桿(3)，所述電動推桿(3)的輸出端固定連接有活動板(4)，所述活動板(4)的上部固定連接有氣缸(8)，所述氣缸(8)的輸出端固定連接有鉆頭(9)。

3.根據權利要求1所述的一種塑鋼帶生產設備，其特征在于：所述限位組件包括限位板(19)，所述限位板(19)固定連接在支撐桿(14)的兩側，所述限位板(19)滑動連接在限位桿(20)的外部，所述限位桿(20)固定連接在工作臺(1)的上部兩側。

4.根據權利要求1所述的一種塑鋼帶生產設備，其特征在于：所述工作臺(1)的內部兩側均開設有通槽(21)，兩個所述支撐桿(14)均滑動連接在通槽(21)的內部。

5.根據權利要求2所述的一種塑鋼帶生產設備，其特征在于：所述支撐架(2)的上部兩側均固定連接有定位板(7)，兩個所述定位板(7)的相對一側均固定連接有滑桿(6)。

6.根據權利要求5所述的一種塑鋼帶生產設備，其特征在于：所述活動板(4)的兩側均固定連接有移動塊(5)，所述移動塊(5)滑動連接在滑桿(6)的外部。

7.根據權利要求1所述的一種塑鋼帶生產設備，其特征在于：所述連接板(15)的底部兩側均固定連接有彈簧(18)，所述彈簧(18)的另一端固定連接在壓板(17)的上部。

8.根據權利要求1所述的一種塑鋼帶生產設備，其特征在于：兩個所述壓板(17)均滑動連接在工作臺(1)的上部。

技術總結
本技術涉及塑鋼帶加工設備技術領域，公開了一種塑鋼帶生產設備，包括工作臺，所述工作臺的右部固定連接有墊板，所述墊板的上部固定連接有電機，所述電機的輸出端固定連接有雙向絲桿，所述雙向絲桿的外部兩側均螺紋連接有螺紋套，所述螺紋套的上部固定連接有支撐桿，兩個所述支撐桿的相對一側均固定連接有連接板，兩個所述連接板的上部均固定連接有液壓缸，兩個所述液壓缸的輸出端均固定連接有壓板，所述支撐桿的兩側均固定連接有限位組件。本技術中，實現了可以有效的對塑鋼帶進行壓緊固定，防止塑鋼帶在生產過程中偏移或扭曲，并且方便對鉆頭的位置進行調節，可以適應不同規格和尺寸的塑鋼帶。

技術研發人員：章世芹,劉東
受保護的技術使用者：宜昌東匯塑料包裝有限公司
技術研發日：20240712
技術公布日：2025/4/28
