本技術屬于變壓器檢修工具，尤其涉及圓形密封膠條對接斜面切割限位校準工裝。

背景技術：

1、變壓器檢修作業，現場將進行大量、各種尺寸、各種規格的圓形密封條制作，特別是丁氰橡膠、氟橡膠之類的圓形密封條的膠圈現場制作，往往在對接端面切割時，沒有限制裝置，很難精準把2個要粘接的端面在傾斜角度、傾斜長度上控制好，導致一般都是隨意切割，粘接面不平整、傾斜角度不一致、傾斜長度不一致，制作時膠圈圓條易滾動、切割要多次，造成斜面的切割面不平整；在進行另一端切割時，在切割的斜面長度上也難控制；另外膠圈規格多，直徑大小不一，拿捏困難；在制作時費時、費力、兩個切割對接的斜面不能準確控制180度向背的粘接面，質量不可控。制作的粘接密封圈，無法形成一個無扭力粘接口上下壓接的合格圓型密封圈，造成反復制作且浪費。

技術實現思路

1、針對上述現有技術的問題，本實用新型提出一種圓形密封膠條對接斜面切割限位校準工裝，其技術方案是：包括限位機構，其特征在于，限位機構內設置若干個限徑通孔，在限位機構上還設置有斜槽，所述的斜槽將限徑通孔斜切形成粘接斜面。

2、作為優選方案中，其特征在于，所述的限徑通孔的正上方設置正靶標。

3、作為優選方案中，其特征在于，所述的限徑通孔的入口處和出口處均設置倒角。

4、作為優選方案中，其特征在于，所述的限徑通孔的孔徑為5-15mm。

5、作為優選方案中，其特征在于，所述的斜槽的傾斜角度為21-25°，使粘接斜面的面積為限徑通孔的面積的2.4-2.8倍。

6、作為優選方案中，其特征在于，所述的斜槽的寬度為1.5-2.5mm。

7、本實用新型的有益效果為：

8、該裝置將大幅降低操作人員的個人技術能力需求，通過限制裝置固定，精準傾斜角度、傾斜長度，切割面平整，制作時密封膠條不易滾動；在進行另一端切割時，也能使其尺寸一致，同時可以制作多規格膠圈；可以順應膠條自然扭力，準確控制實現粘接口無扭力、上下壓接的合格圓型密封圈，制作省時、省力、質量可控。

技術特征：

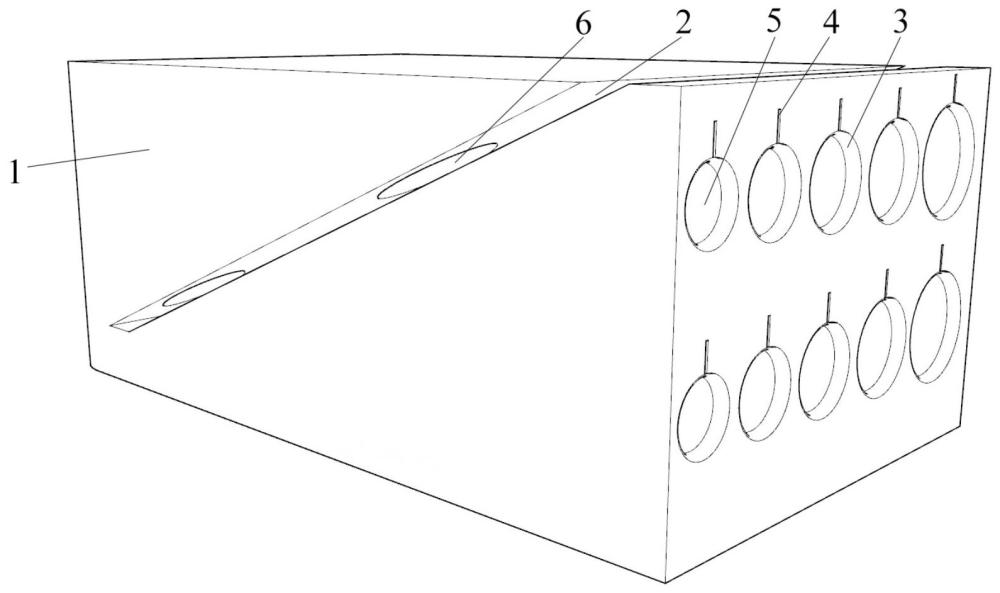

1.圓形密封膠條對接斜面切割限位校準工裝，包括限位機構（1），其特征在于，限位機構（1）內設置若干個限徑通孔（5），在限位機構（1）上還設置有斜槽（2），所述的斜槽（2）將限徑通孔（5）斜切形成粘接斜面（6）。

2.根據權利要求1所述的圓形密封膠條對接斜面切割限位校準工裝，其特征在于，所述的限徑通孔（5）的正上方設置正靶標（4）。

3.根據權利要求1所述的圓形密封膠條對接斜面切割限位校準工裝，其特征在于，所述的限徑通孔（5）的入口處和出口處均設置倒角（3）。

4.根據權利要求1所述的圓形密封膠條對接斜面切割限位校準工裝，其特征在于，所述的限徑通孔（5）的孔徑為5-15mm。

5.根據權利要求1所述的圓形密封膠條對接斜面切割限位校準工裝，其特征在于，所述的斜槽（2）的傾斜角度為21-25°，使粘接斜面（6）的面積為限徑通孔（5）的面積的2.4-2.8倍。

6.根據權利要求1所述的圓形密封膠條對接斜面切割限位校準工裝，其特征在于，所述的斜槽（2）的寬度為1.5-2.5mm。

技術總結
本技術屬于變壓器檢修工具技術領域，尤其涉及圓形密封膠條對接斜面切割限位校準工裝，包括限位機構，其特征在于，限位機構內設置若干個限徑通孔，在限位機構上還設置有斜槽，所述的斜槽將限徑通孔斜切形成粘接斜面。本技術的有益效果為：該裝置將大幅降低操作人員的個人技術能力需求，通過限制裝置固定，精準傾斜角度、傾斜長度，切割面平整，制作時密封膠條不易滾動；在進行另一端切割時，也能使其尺寸一致，同時可以制作多規格膠圈；可以順應膠條自然扭力，準確控制實現粘接口無扭力、上下壓接的合格圓型密封圈，制作省時、省力、質量可控。

技術研發人員：嚴天明,鄔浩,金家興,梁豐偉,唐家榮
受保護的技術使用者：中國長江電力股份有限公司
技術研發日：20240712
技術公布日：2025/4/28
