本技術屬于紙盒裁切，特別是涉及一種多角度裁切紙盒生產裝置。

背景技術：

1、紙盒包裝在很大程度上是以其精美造型和裝潢來宣傳美化商品，提高商品的競爭性。由于紙盒的造型和結構設計往往要由被包裝商品的形狀特點來確定，故其式樣和類型很多，有長方形、正方形、多邊型、異型紙盒、圓筒形等；在紙盒的生產過程中，為了使其滿足不同的使用需求，往往會根據設計需求對紙板進行不同角度的切割，以便折疊和組合成最終所需的紙盒形狀；

2、目前，現有的紙盒多角度裁切生產時，為了提高效率往往會將多張紙板疊加放置一同進行裁切作業，這就導致了裁切過程中由于刀具的影響，相鄰的紙板出現錯位的情況，以至于切割精度降低影響了紙盒的生產質量；

3、為解決上述問題，本申請中提出一種多角度裁切紙盒生產裝置。

技術實現思路

1、本實用新型的目的在于提供一種多角度裁切紙盒生產裝置，解決了上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

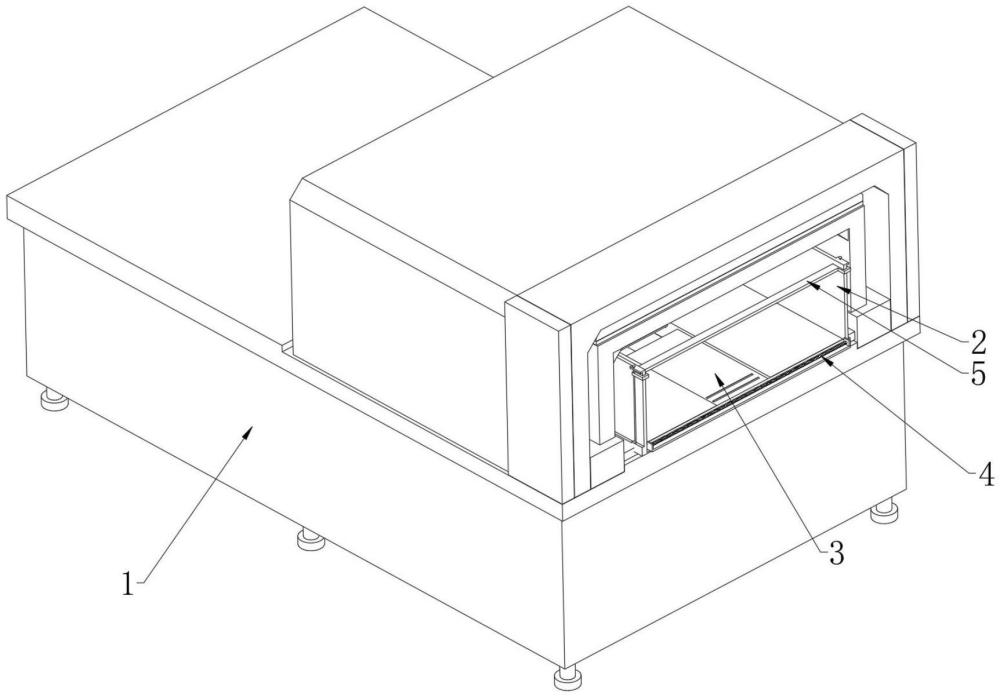

3、本實用新型為一種多角度裁切紙盒生產裝置，包括：裁切機以及其內部的傳輸機構，裁切機的上端內部設置有上下可調式的裁切刀具；所述裁切機的上端內部設置有限位多層紙板預防錯位的固定座，所述固定座的一側設置有側板，所述側板的內側設置有增加摩擦阻力的阻塞墊；所述固定座的內部還設置有頂板，所述頂板的一側設置有自動將紙板與被裁切區域分離的定位輥。

4、進一步地，所述固定座的上端一側設置有將紙板上方固定的橫架，所述橫架的外側設置有滑架螺旋安裝于固定座兩側的螺桿外部。

5、進一步地，所述頂板的一端設置有將紙板從底層依次頂出的推板，所述頂板的另一端內部設置有帶動紙板移動的傳動輥。

6、進一步地，所述頂板的另一端上方還設置有抵擋紙板防止過量移動的擋板。

7、進一步地，所述固定座的底部一側內部設置有帶動推板反復移動的橫向電動伸縮器，所述固定座的底部設置有帶動頂板上下移動的縱向電動伸縮器。

8、進一步地，所述頂板的另一端內部開設有安裝傳動輥的定位槽，所述頂板的兩側底部設置有帶動傳動輥旋轉的微型電機。

9、進一步地，所述定位輥的外側設置有將被裁切區域頂出的彈性凸起。

10、本實用新型具有以下有益效果：

11、本實用新型通過固定座的加裝可將多層紙板一同擱置于內部，進而利用阻塞墊在擱置紙板時抵住其一端增加摩擦阻力以形成限位，此時即可將多層紙板一同固定使其在裁切作業時保持穩定狀態，有效預防出現錯位的情況以保障紙盒的生產質量；

12、本實用新型通過頂板的加裝可在裁切后上移與固定座的底面平齊，此時利用推板自動將底層紙板退出，利用定位輥的旋轉可經彈性凸起自動將紙板裁切其余擠壓，使其脫落達到分離的效果，無需人工脫模即可便捷將紙板去除進行折盒提高生產效率。

13、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

1.一種多角度裁切紙盒生產裝置，其特征在于，包括：

2.根據權利要求1所述的一種多角度裁切紙盒生產裝置，其特征在于：所述固定座(2)的上端一側設置有將紙板上方固定的橫架(5)，所述橫架(5)的外側設置有滑架(10)螺旋安裝于固定座(2)兩側的螺桿(11)外部。

3.根據權利要求1所述的一種多角度裁切紙盒生產裝置，其特征在于：所述頂板(3)的一端設置有將紙板從底層依次頂出的推板(8)，所述頂板(3)的另一端內部設置有帶動紙板移動的傳動輥(9)。

4.根據權利要求1所述的一種多角度裁切紙盒生產裝置，其特征在于：所述頂板(3)的另一端上方還設置有抵擋紙板防止過量移動的擋板(12)。

5.根據權利要求1所述的一種多角度裁切紙盒生產裝置，其特征在于：所述固定座(2)的底部一側內部設置有帶動推板(8)反復移動的橫向電動伸縮器(13)，所述固定座(2)的底部設置有帶動頂板(3)上下移動的縱向電動伸縮器(14)。

6.根據權利要求1所述的一種多角度裁切紙盒生產裝置，其特征在于：所述頂板(3)的另一端內部開設有安裝傳動輥(9)的定位槽(15)，所述頂板(3)的兩側底部設置有帶動傳動輥(9)旋轉的微型電機。

7.根據權利要求1所述的一種多角度裁切紙盒生產裝置，其特征在于：所述定位輥(4)的外側設置有將被裁切區域頂出的彈性凸起(16)。

技術總結
本技術屬于紙盒裁切技術領域，具體為一種多角度裁切紙盒生產裝置，包括：裁切機以及其內部的傳輸機構，裁切機的上端內部設置有上下可調式的裁切刀具；所述裁切機的上端內部設置有限位多層紙板預防錯位的固定座，所述固定座的一側設置有側板，所述側板的內側設置有增加摩擦阻力的阻塞墊；所述固定座的內部還設置有頂板，所述頂板的一側設置有自動將紙板與被裁切區域分離的定位輥。本技術可同時進行多層紙板的裁切作業并預防出現錯位的情況，其次還可在后續的下料中自動形成分離處理，使得紙板被裁切區域自動脫落，便于后續的折盒生產使用。

技術研發人員：瞿立,顧鵬
受保護的技術使用者：銅陵銅新包裝材料科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
