本申請涉及玻纖布加工，具體涉及玻纖布覆膜裝置。

背景技術：

1、玻纖布一般又名玻纖土工布，廣泛用于土木工程的一種土工合成材料，它主要是由玻璃纖維與短纖針刺無紡布復合而成的土工合成材料，玻纖布主要由玻璃纖維和短線針刺無紡布復合而成的，是一種性能優異的無機非金屬材料，在生產玻纖布后需要對玻纖布進行覆膜處理，以用于對玻纖布起到保護和加強的作用；

2、現有的覆膜裝置對玻纖布進行覆膜后，由于薄膜和玻纖布的邊沿不可能做到完全貼合平齊，使得邊沿不齊整，同時，在覆膜壓合過程中，部分少量的膠水會粘合劑會從其邊沿溢出附著在邊沿上，因此，需要使用切刀對覆膜后的玻纖布兩端進行裁邊處理，既確保邊沿的齊整，又可以將溢出的膠水附著的邊沿裁切掉，以便于收卷存放，但是現有的缺乏對玻纖布邊沿限位的結構，玻纖布在傳輸時會產生應力，在應力的作用下，其邊沿會收縮，導致邊沿裁切不齊整，因此，本申請提出玻纖布覆膜裝置。

技術實現思路

1、本申請的目的在于：為解決現有的覆膜裝置對玻纖布覆膜后，對其邊沿裁邊效果差，裁切不齊整的問題，本申請提供了玻纖布覆膜裝置。

2、本申請為了實現上述目的具體采用以下技術方案：

3、玻纖布覆膜裝置，包括：

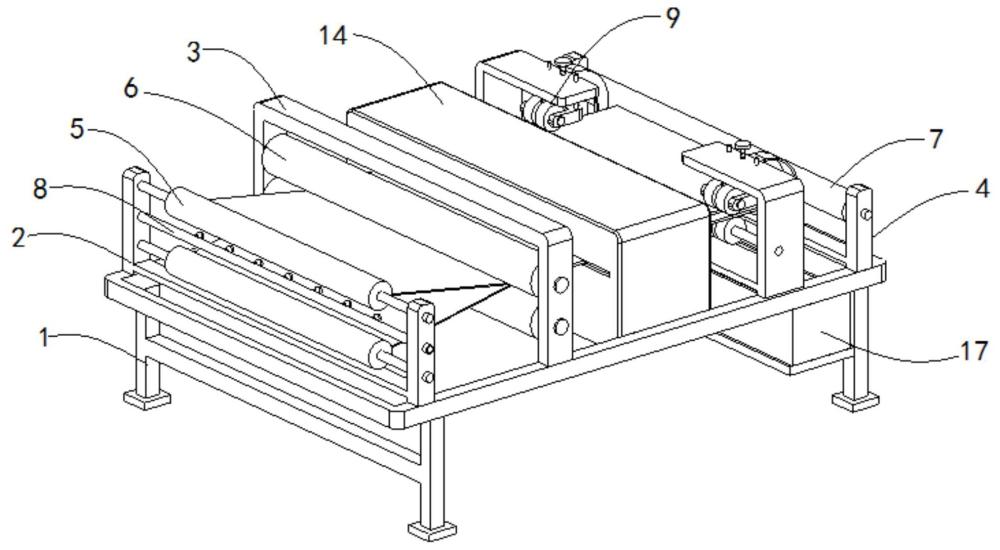

4、機架，其上從左至右依次設置有放料架、壓料架以及收料架，三者上分別轉動設置有兩個放料輥、兩個壓輥以及收料輥；

5、噴管，設置在放料架上且位于兩個放料輥之間；

6、裁邊機構，包括設置在機架上的安裝架，所述安裝架上轉動貫穿有轉桿，所述轉桿的兩端均固設有承托輪，所述安裝架的兩端均設置有連接板，兩個所述連接板上均設置有壓輪且兩個壓輪分別與兩個承托輪一一對應，所述安裝架的兩端均設置有切刀。

7、進一步地，所述承托輪上開設有環形避讓槽，連接板上的壓輪數量為兩個且兩個壓輪分別位于環形避讓槽的兩側。

8、進一步地，所述安裝架上螺紋貫穿有絲桿，連接板與絲桿的端部轉動連接，所述連接板上設置有端部活動貫穿安裝架的導向桿。

9、進一步地，所述機架上且位于壓料架與安裝架之間設置有烘干燈。

10、進一步地，所述機架上設置有箱體，烘干燈設置在箱體的內頂壁，所述箱體其中相背的兩側均貫穿開設有通槽。

11、進一步地，所述箱體內轉動設置有若干個導向輥，若干個導向輥呈上下交錯分布。

12、進一步地，所述機架的底部且位于安裝架的下方設置有收集框。

13、進一步地，所述安裝架的兩端均設置有阻隔板，阻隔板的橫截面構造為l形。

14、本申請的有益效果如下：

15、在本申請中，在壓料架和收料架之間設置裁邊機構，通過承托輪和壓輪對玻纖布的邊沿進行壓持，轉桿轉動時，壓輪和承托輪形成對玻纖布的滾壓配合，既可以輔助玻纖布傳輸，還可以對其進行傳輸限位，使得切刀裁切邊沿時，其邊沿處于繃直狀態，以確保邊沿裁切齊整，從而提高了實用性。

技術特征：

1.玻纖布覆膜裝置，其特征在于，包括：

2.根據權利要求1所述的玻纖布覆膜裝置，其特征在于，所述承托輪（903）上開設有環形避讓槽（10），連接板（904）上的壓輪（905）數量為兩個且兩個壓輪（905）分別位于環形避讓槽（10）的兩側。

3.根據權利要求1所述的玻纖布覆膜裝置，其特征在于，所述安裝架（901）上螺紋貫穿有絲桿（11），連接板（904）與絲桿（11）的端部轉動連接，所述連接板（904）上設置有端部活動貫穿安裝架（901）的導向桿（12）。

4.根據權利要求1所述的玻纖布覆膜裝置，其特征在于，所述機架（1）上且位于壓料架（3）與安裝架（901）之間設置有烘干燈（13）。

5.根據權利要求4所述的玻纖布覆膜裝置，其特征在于，所述機架（1）上設置有箱體（14），烘干燈（13）設置在箱體（14）的內頂壁，所述箱體（14）其中相背的兩側均貫穿開設有通槽（15）。

6.根據權利要求5所述的玻纖布覆膜裝置，其特征在于，所述箱體（14）內轉動設置有若干個導向輥（16），若干個導向輥（16）呈上下交錯分布。

7.根據權利要求1所述的玻纖布覆膜裝置，其特征在于，所述機架（1）的底部且位于安裝架（901）的下方設置有收集框（17）。

8.根據權利要求1所述的玻纖布覆膜裝置，其特征在于，所述安裝架（901）的兩端均設置有阻隔板（18），阻隔板（18）的橫截面構造為l形。

技術總結
本申請公開了玻纖布覆膜裝置，涉及玻纖布加工技術領域；本申請包括機架，其上從左至右依次設置有放料架、壓料架以及收料架，三者上分別轉動設置有兩個放料輥、兩個壓輥以及收料輥；噴管，設置在放料架上且位于兩個放料輥之間；裁邊機構，包括設置在機架上的安裝架，所述安裝架上轉動貫穿有轉桿，所述轉桿的兩端均固設有承托輪，所述安裝架的兩端均設置有連接板；本申請在壓料架和收料架之間設置裁邊機構，通過承托輪和壓輪對玻纖布的邊沿進行壓持，轉桿轉動時，壓輪和承托輪形成對玻纖布的滾壓配合，既可以輔助玻纖布傳輸，還可以對其進行傳輸限位，使得切刀裁切邊沿時，其邊沿處于繃直狀態，以確保邊沿裁切齊整，從而提高了實用性。

技術研發人員：黃造林
受保護的技術使用者：贛州宸皓新材料有限公司
技術研發日：20240715
技術公布日：2025/4/28
