本申請涉及卷芯管切割，尤其是涉及一種卷芯管生產用切割裝置。

背景技術：

1、pe卷芯管"通常是指以聚乙烯樹脂為主要原料，通過擠出成型而成的管材。它主要用于給水管道系統中，具有良好的耐腐蝕性和耐用性，適用于工業和民用建筑的給水系統。

2、現有的中國公開專利(授權公告號：cn221186615u)中所提到的一種pe卷芯管生產用切割裝置，能夠通過設置的調節伸縮桿、送管機構、下安裝板、下送管電機、下送管筒、切割臺，在使用pe卷芯管生產用切割裝置時，使得切割裝置能對不同大小的pe卷芯管起到輸送作用和切斷作用，因此提高了切割裝置實用性。

3、現有的卷芯管在進行切割時，多是將卷芯管放入切割箱中進行定長切割，切割完成后，將切割好的卷芯管進行收集，從而完成切割工作，但是，由于pe是一種相對軟而具有柔韌性的材料，當受到切割力量時，容易產生碎屑，而這些碎渣很可能會掉落在工作臺上，在切割工作完成后，需要操作人員使用毛刷等工具對工作臺進行清理，從而增加了操作人員的工作負擔。

技術實現思路

1、本申請的目的在于：為解決在切割工作完成后，需要操作人員使用毛刷等工具對工作臺進行清理，從而增加了操作人員的工作負擔的問題，本申請?zhí)峁┝艘环N卷芯管生產用切割裝置。

2、本申請為了實現上述目的具體采用以下技術方案：

3、一種卷芯管生產用切割裝置，包括工作臺，所述工作臺的一側固定連接有控制面板，所述工作臺的頂部固定連接有立板一，所述立板一的內部?jī)蓚?cè)轉動連接有輸送輥，所述工作臺的頂部固定連接有驅動電機，所述驅動電機與控制面板電性連接，所述驅動電機的輸出軸與輸送輥固定連接，所述工作臺的頂部固定連接有切割箱，所述切割箱的內壁固定連接有激光測距儀，所述激光測距儀與控制面板電性連接，所述切割箱的底部設置為開口狀，所述切割箱的兩側開設有通孔，所述切割箱的一側固定連接有旋轉電機，所述旋轉電機與控制面板電性連接，所述旋轉電機的輸出軸貫穿切割箱并固定連接有螺紋桿一，所述螺紋桿的外表面螺紋連接有螺紋塊，所述螺紋塊的底部固定連接有刀片，所述工作臺的內部設置有收集機構，所述切割箱的兩側設置有夾持機構。

4、通過采用上述技術方案，將卷芯管放入兩個輸送輥之間，接著通過控制面板啟動驅動電機帶動輸送輥轉動，使得卷芯管進入切割箱的通孔中，當卷芯管在切割箱內部移動時，激光測距儀會測量卷芯管移動的距離，當?shù)竭_(dá)一定參數后，控制面板根據預設程序停止驅動電機，接著啟動旋轉電機帶動螺紋桿轉動，螺紋桿一轉動帶動螺紋塊移動，螺紋塊移動使得刀片對卷芯管進行切割，通過收集機構可以對切割時產生的碎屑進行收集，通過夾持機構可以增加切割時卷芯管的穩定性。

5、進一步地，所述收集機構包括開設在工作臺內部的收集孔，所述切割箱的兩側固定連接有斜板，所述工作臺的下方活動設置有推車，所述推車的頂部設置為開口狀，所述收集孔與推車頂部的開口相適配，所述工作臺的底部?jī)蓚?cè)設置有加固件。

6、通過采用上述技術方案，廢料在重力的作用下會向下掉落，使得廢料進入收集孔中，使得廢料進入推車中進行存放，從而可以有效地對切割產生的廢料進行收集。

7、進一步地，所述加固件包括固定連接在工作臺底部的定位塊，所述定位塊設置為凹形，所述工作臺的底部?jī)蓚?cè)固定連接有豎板，所述豎板的內部螺紋連接有螺紋桿二，所述螺紋桿二的一端固定連接有旋鈕，所述螺紋桿二遠離旋鈕的一端貫穿豎板并轉動連接有加固塊，所述加固塊移動時與推車抵觸。

8、通過采用上述技術方案，可以對推車進行固定，減少推車的晃動和位移。

9、進一步地，所述加固塊遠離螺紋桿二的一面固定連接有金屬板，所述金屬板遠離加固塊的一面設置為糙面。

10、通過采用上述技術方案，提高了加固塊與推車之間的摩擦力。

11、進一步地，所述加固塊遠離金屬板的一面固定連接有導向柱，所述導向柱遠離加固塊的一端貫穿豎板，所述導向柱與豎板滑動連接。

12、通過采用上述技術方案，使得加固塊移動時保持平穩。

13、進一步地，所述夾持機構包括固定連接在通孔下方切割箱兩側的夾持塊一，位于所述通孔上方切割箱兩側固定連接有頂板，所述頂板的底部固定連接有電動推桿，所述電動推桿與控制面板電性連接，所述電動推桿的底端固定連接有夾持塊二，所述夾持塊一與夾持塊二呈垂直設置。

14、通過采用上述技術方案，電動推桿帶動夾持塊二向下移動，使得卷芯管被固定在切割箱內部，減少切割時卷芯管發生晃動的風險。

15、進一步地，所述切割箱的兩側呈等距開設有兩組滑槽，所述夾持塊二靠近切割箱的一面固定連接有兩個滑塊，所述滑塊與滑槽均設置為燕尾形，所述滑塊與滑槽滑動連接。

16、通過采用上述技術方案，滑塊與滑槽給夾持塊二提供了導向作用。

17、進一步地，所述工作臺的頂部?jī)蓚?cè)固定連接有立板二，所述立板二的內部?jī)蓚?cè)轉動連接有放置輥。

18、通過采用上述技術方案，放置輥幫助將卷芯管從切割區域順利地傳遞到下一個工作區域。

19、綜上所述，本申請包括以下至少一種有益效果；

20、1、本申請，在對切割產生的廢料進行收集時，廢料產生在重力的作用下進入推車中進行存放，從而可以有效地對切割產生的廢料進行收集和清理，自動收集廢料可以減少工作人員進行手動清理廢料的工作強度，減少因停機清理耽誤生產時間的情況，提高了生產效率，減少因停機清理耽誤生產時間的情況，提高了生產效率。

21、2、本申請，在切割卷芯管時，首先通過控制面板啟動兩側電動推桿帶動夾持塊二向下移動，使得卷芯管被固定在切割箱內部，從而減少切割時卷芯管發生晃動的風險，保證切割的精準度和穩定性，減少因晃動而導致的切割偏差。

技術特征：

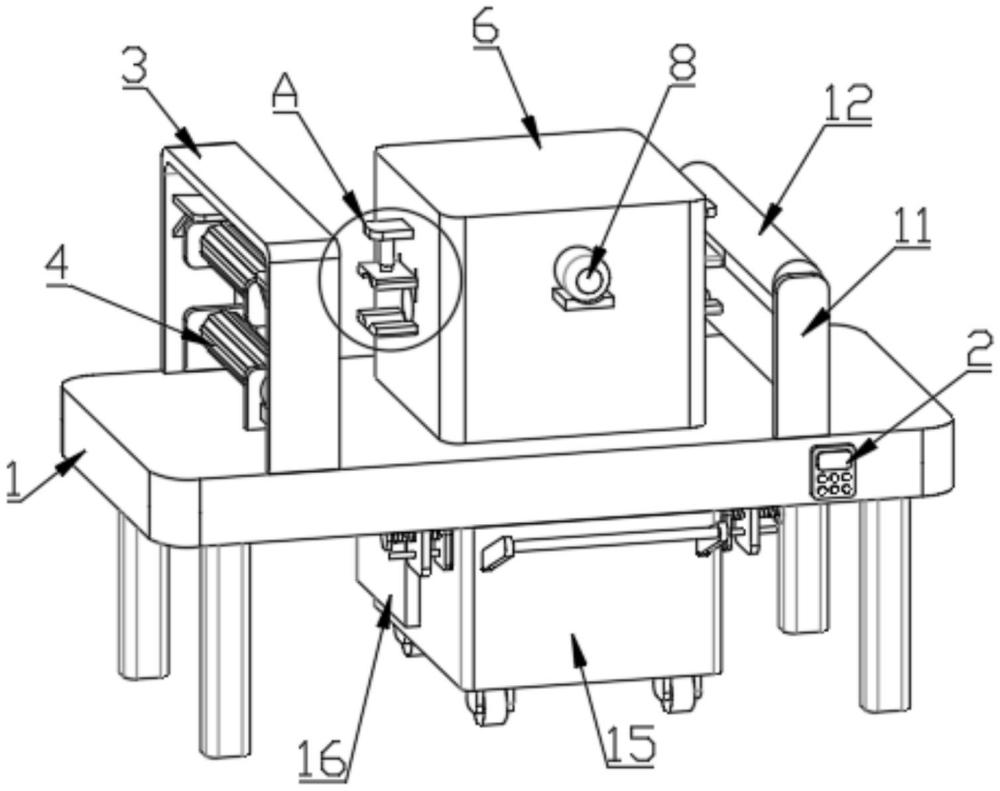

1.一種卷芯管生產用切割裝置，包括工作臺(1)，其特征在于：所述工作臺(1)的一側固定連接有控制面板(2)，所述工作臺(1)的頂部固定連接有立板一(3)，所述立板一(3)的內部?jī)蓚?cè)轉動連接有輸送輥(4)，所述工作臺(1)的頂部固定連接有驅動電機，所述驅動電機與控制面板(2)電性連接，所述驅動電機的輸出軸與輸送輥(4)固定連接，所述工作臺(1)的頂部固定連接有切割箱(6)，所述切割箱(6)的內壁固定連接有激光測距儀，所述激光測距儀與控制面板(2)電性連接，所述切割箱(6)的底部設置為開口狀，所述切割箱(6)的兩側開設有通孔(7)，所述切割箱(6)的一側固定連接有旋轉電機(8)，所述旋轉電機(8)與控制面板(2)電性連接，所述旋轉電機(8)的輸出軸貫穿切割箱(6)并固定連接有螺紋桿一(5)，所述螺紋桿的外表面螺紋連接有螺紋塊(9)，所述螺紋塊(9)的底部固定連接有刀片(10)，所述工作臺(1)的內部設置有收集機構，所述切割箱(6)的兩側設置有夾持機構。

2.根據權利要求1所述的一種卷芯管生產用切割裝置，其特征在于：所述收集機構包括開設在工作臺(1)內部的收集孔(13)，所述切割箱(6)的兩側固定連接有斜板(14)，所述工作臺(1)的下方活動設置有推車(15)，所述推車(15)的頂部設置為開口狀，所述收集孔(13)與推車(15)頂部的開口相適配，所述工作臺(1)的底部?jī)蓚?cè)設置有加固件。

3.根據權利要求2所述的一種卷芯管生產用切割裝置，其特征在于：所述加固件包括固定連接在工作臺(1)底部的定位塊(16)，所述定位塊(16)設置為凹形，所述工作臺(1)的底部?jī)蓚?cè)固定連接有豎板(17)，所述豎板(17)的內部螺紋連接有螺紋桿二(18)，所述螺紋桿二(18)的一端固定連接有旋鈕(19)，所述螺紋桿二(18)遠離旋鈕(19)的一端貫穿豎板(17)并轉動連接有加固塊(20)，所述加固塊(20)移動時與推車(15)抵觸。

4.根據權利要求3所述的一種卷芯管生產用切割裝置，其特征在于：所述加固塊(20)遠離螺紋桿二(18)的一面固定連接有金屬板(21)，所述金屬板(21)遠離加固塊(20)的一面設置為糙面。

5.根據權利要求3所述的一種卷芯管生產用切割裝置，其特征在于：所述加固塊(20)遠離金屬板(21)的一面固定連接有導向柱(22)，所述導向柱(22)遠離加固塊(20)的一端貫穿豎板(17)，所述導向柱(22)與豎板(17)滑動連接。

6.根據權利要求1所述的一種卷芯管生產用切割裝置，其特征在于：所述夾持機構包括固定連接在通孔(7)下方切割箱(6)兩側的夾持塊一(23)，位于所述通孔(7)上方切割箱(6)兩側固定連接有頂板(24)，所述頂板(24)的底部固定連接有電動推桿(25)，所述電動推桿(25)與控制面板(2)電性連接，所述電動推桿(25)的底端固定連接有夾持塊二(26)，所述夾持塊一(23)與夾持塊二(26)呈垂直設置。

7.根據權利要求6所述的一種卷芯管生產用切割裝置，其特征在于：所述切割箱(6)的兩側呈等距開設有兩組滑槽(27)，所述夾持塊二(26)靠近切割箱(6)的一面固定連接有兩個滑塊，所述滑塊與滑槽(27)均設置為燕尾形，所述滑塊與滑槽(27)滑動連接。

8.根據權利要求1所述的一種卷芯管生產用切割裝置，其特征在于：所述工作臺(1)的頂部?jī)蓚?cè)固定連接有立板二(11)，所述立板二(11)的內部?jī)蓚?cè)轉動連接有放置輥(12)。

技術總結
本申請公開了一種卷芯管生產用切割裝置，涉及卷芯管切割技術領域。本申請包括工作臺，工作臺的頂部固定連接有立板一，立板一的內部?jī)蓚?cè)轉動連接有輸送輥，工作臺的頂部固定連接有驅動電機，驅動電機的輸出軸與輸送輥固定連接，工作臺的頂部固定連接有切割箱，切割箱的兩側開設有通孔，切割箱的一側固定連接有旋轉電機，旋轉電機的輸出軸貫穿切割箱并固定連接有螺紋桿一，螺紋桿的外表面螺紋連接有螺紋塊，螺紋塊的底部固定連接有刀片，自動收集廢料可以減少工作人員進行手動清理廢料的工作強度，減少因停機清理耽誤生產時間的情況。

技術研發人員：任真
受保護的技術使用者：蘇州禾芯新材料有限公司
技術研發日：20240722
技術公布日：2025/4/28
