本技術涉及安防設備加工領域，尤其涉及一種安防設備pcb鉆孔裝置。

背景技術：

1、pcb，中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。電子設備采用印制板后，由于同類印制板的一致性，從而避免了人工接線的差錯，并可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測，保證了電子設備的質量，提高了勞動生產率、降低了成本，并便于維修，在安防設備中也常見用到pcb板進行使用。安防設備pcb在進行使用時，需要對其進行鉆孔加工，在對pcb板進行鉆孔的過程中，pcb板會產生大量的灰塵，這些灰塵會堆積在pcb板上，從而影響pcb板的品質，且需要工人手動的將粘連在pcb板上的灰塵進行擦拭，浪費大量的人力物力。

技術實現思路

1、（1）要解決的技術問題

2、為了克服在對pcb板進行鉆孔的過程中，pcb板會產生大量的灰塵，這些灰塵會堆積在pcb板上，從而影響pcb板的品質，且需要工人手動的將粘連在pcb板上的灰塵進行擦拭，浪費大量的人力物力的問題。

3、（2）技術方案

4、本實用新型的技術方案為：一種安防設備pcb鉆孔裝置，包括有工作臺，還包括有支撐板、鉆孔機構、移動板、液壓桿一、鉆孔板、晃動組件和吹灰組件，工作臺的表面安裝有支撐板，支撐板的一側表面安裝有鉆孔機構，鉆孔機構的表面滑動連接有移動板，工作臺的表面安裝有液壓桿一，液壓桿一的伸縮端與移動板相連接，移動板的表面設置有晃動組件，工作臺的表面設置有吹灰組件，移動板的表面滑動連接有鉆孔板。

5、優選的，通過設置晃動組件，從而能夠在pcb板鉆孔完成后，對pcb板整體進行滑動處理，使得堆積在pcb板上的灰塵進行清理處理，避免pcb板上堆積大量灰塵，影響pcb板整體的品質問題，然后通過吹灰組件，從而能夠對pcb板上的灰塵進行吹灰處理，進一步的提高了對pcb板上灰塵處理的效果，避免灰塵附著較緊，無法將灰塵從pcb板上處理下來。

6、進一步地，晃動組件包括有連桿、固定盤、鉸接座一、液壓桿二、活動桿、套桿、鉸接座二、滑動桿、壓縮彈簧、磁吸塊、工作臺的上方設置有連桿，連桿的一端安裝有固定盤，工作臺的一側表面安裝有液壓桿二，液壓桿二的伸縮端與固定盤相貼合，固定盤的表面對稱安裝有鉸接座一，鉸接座一的表面鉸接有活動桿，工作臺表面開設的凹槽內安裝有鉸接座二，鉸接座二的表面鉸接有套桿，活動桿滑動連接在套桿的內部，工作臺的另一側表面開設的通孔內滑動連接有滑動桿，連桿和滑動桿相互靠近的一端均安裝有磁吸塊，磁吸塊磁吸在鉆孔板表面開設的凹槽內，滑動桿的表面套設有壓縮彈簧，壓縮彈簧的一端與工作臺相連接，壓縮彈簧的另一端安裝在其中一個磁吸塊的表面，從而能夠對pcb板上附著的灰塵進行清理處理。

7、進一步地，活動桿的表面套設有復位彈簧，復位彈簧的一端與活動桿相連接，復位彈簧的另一端安裝在套桿的內部，從而能夠輔助活動桿進行復位處理，進一步的提高了裝置的使用效果。

8、進一步地，鉆孔板的表面開設有多個下灰孔，且鉆孔板的兩端均安裝有斜板，能夠使得灰塵從下灰孔掉落處理，且能夠通過斜板使得灰塵從鉆孔板上掉落。

9、進一步地，吹灰組件包括有吹風機、鉸接桿、鉸接座三，工作臺的另一側表面安裝有鉸接座三，鉸接座三的表面鉸接有鉸接桿，鉸接桿的一端安裝有吹風機，方便對pcb板進行吹灰處理，進一步的提高了對pcb板上附著灰塵處理的工作效率。

10、進一步地，鉸接座三的轉軸處安裝有安裝桿，安裝桿的表面安裝有蝸輪，工作臺表面開設的凹槽內轉動連接有蝸桿，蝸輪與蝸桿相嚙合，從而能夠對吹灰的角度進行調節，擴大吹灰的工作范圍。

11、進一步地，工作臺的表面安裝有伺服電機，伺服電機的輸出端貫穿工作臺表面開設的凹槽，并與蝸桿相連接，從而方便工作人員進行操作。

12、（3）有益效果

13、與現有技術相比，本實用新型的有益效果在于：

14、通過設置晃動組件和吹灰組件的復合式結構，來代替原有的單一式的結構，從而能夠對pcb板鉆孔產生的灰塵進行處理，使得在對pcb板鉆孔完成后，能夠對pcb板整體進行晃動處理，使得堆積在pcb板上的灰塵晃動下來，避免灰塵大量的堆積在pcb板上，且通過吹風對堆積pcb板上的灰塵吹下來，進一步的提高了對pcb板上堆積灰塵清理的工作效率；

15、通過晃動組件，從而能夠在pcb板鉆孔完成后，對pcb板整體進行滑動處理，使得堆積在pcb板上的灰塵進行清理處理，避免pcb板上堆積大量灰塵，影響pcb板整體的品質問題；

16、通過吹灰組件，從而能夠對pcb板上的灰塵進行吹灰處理，進一步的提高了對pcb板上灰塵處理的效果，避免灰塵附著較緊，無法將灰塵從pcb板上處理下來；

技術特征：

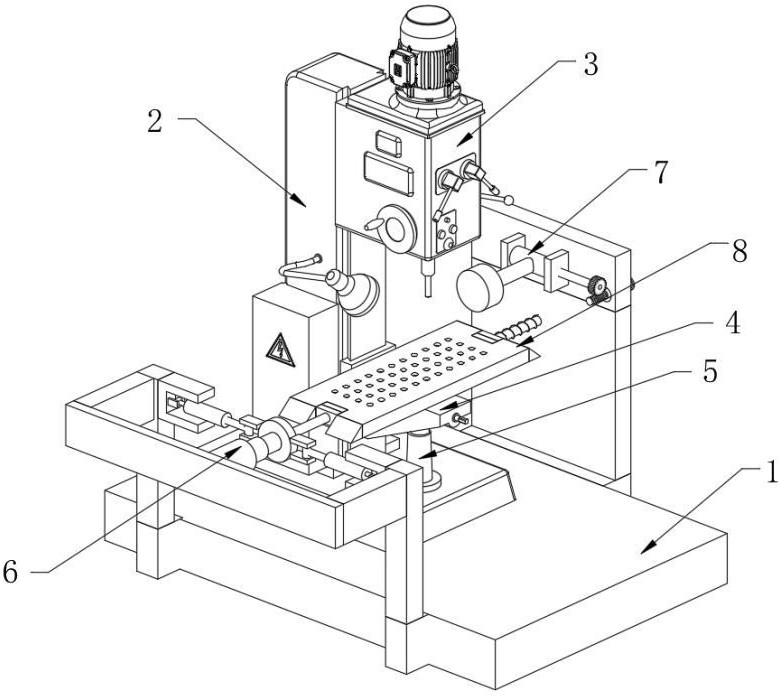

1.一種安防設備pcb鉆孔裝置，包括有工作臺（1）；其特征在于：還包括有支撐板（2）、鉆孔機構（3）、移動板（4）、液壓桿一（5）、鉆孔板（8）、晃動組件（6）和吹灰組件（7），所述工作臺（1）的表面安裝有支撐板（2），所述支撐板（2）的一側表面安裝有鉆孔機構（3），所述鉆孔機構（3）的表面滑動連接有移動板（4），所述工作臺（1）的表面安裝有液壓桿一（5），所述液壓桿一（5）的伸縮端與所述移動板（4）相連接，所述移動板（4）的表面設置有晃動組件（6），所述工作臺（1）的表面設置有吹灰組件（7），所述移動板（4）的表面滑動連接有鉆孔板（8）。

2.根據權利要求1所述的一種安防設備pcb鉆孔裝置，其特征在于：所述晃動組件（6）包括有連桿（601）、固定盤（602）、鉸接座一（603）、液壓桿二（604）、活動桿（605）、套桿（606）、鉸接座二（607）、滑動桿（608）、壓縮彈簧（609）、磁吸塊（610）、所述工作臺（1）的上方設置有連桿（601），所述連桿（601）的一端安裝有固定盤（602），所述工作臺（1）的一側表面安裝有液壓桿二（604），所述液壓桿二（604）的伸縮端與所述固定盤（602）相貼合，所述固定盤（602）的表面對稱安裝有鉸接座一（603），所述鉸接座一（603）的表面鉸接有活動桿（605），所述工作臺（1）表面開設的凹槽內安裝有鉸接座二（607），所述鉸接座二（607）的表面鉸接有套桿（606），所述活動桿（605）滑動連接在所述套桿（606）的內部，所述工作臺（1）的另一側表面開設的通孔內滑動連接有滑動桿（608），所述連桿（601）和所述滑動桿（608）相互靠近的一端均安裝有磁吸塊（610），所述磁吸塊（610）磁吸在所述鉆孔板（8）表面開設的凹槽內，所述滑動桿（608）的表面套設有壓縮彈簧（609），所述壓縮彈簧（609）的一端與所述工作臺（1）相連接，所述壓縮彈簧（609）的另一端安裝在其中一個所述磁吸塊（610）的表面。

3.根據權利要求2所述的一種安防設備pcb鉆孔裝置，其特征在于：所述活動桿（605）的表面套設有復位彈簧（611），所述復位彈簧（611）的一端與所述活動桿（605）相連接，所述復位彈簧（611）的另一端安裝在所述套桿（606）的內部。

4.根據權利要求3所述的一種安防設備pcb鉆孔裝置，其特征在于：所述鉆孔板（8）的表面開設有多個下灰孔，且鉆孔板（8）的兩端均安裝有斜板。

5.根據權利要求4所述的一種安防設備pcb鉆孔裝置，其特征在于：所述吹灰組件（7）包括有吹風機（701）、鉸接桿（702）、鉸接座三（703），所述工作臺（1）的另一側表面安裝有鉸接座三（703），所述鉸接座三（703）的表面鉸接有鉸接桿（702），所述鉸接桿（702）的一端安裝有吹風機（701）。

6.根據權利要求5所述的一種安防設備pcb鉆孔裝置，其特征在于：所述鉸接座三（703）的轉軸處安裝有安裝桿（704），所述安裝桿（704）的表面安裝有蝸輪（705），所述工作臺（1）表面開設的凹槽內轉動連接有蝸桿（706），所述蝸輪（705）與所述蝸桿（706）相嚙合。

7.根據權利要求6所述的一種安防設備pcb鉆孔裝置，其特征在于：所述工作臺（1）的表面安裝有伺服電機（707），所述伺服電機（707）的輸出端貫穿所述工作臺（1）表面開設的凹槽，并與所述蝸桿（706）相連接。

技術總結
本技術涉及安防設備加工領域，尤其涉及一種安防設備PCB鉆孔裝置。解決了在對PCB板進行鉆孔的過程中，PCB板會產生大量的灰塵，這些灰塵會堆積在PCB板上，從而影響PCB板的品質，且需要工人手動的將粘連在PCB板上的灰塵進行擦拭，浪費大量的人力物力的問題。本申請包括有工作臺，還包括有晃動組件和吹灰組件。本技術通過設置晃動組件，從而能夠在PCB板鉆孔完成后，對PCB板整體進行滑動處理，使得堆積在PCB板上的灰塵進行清理處理，避免PCB板上堆積大量灰塵，影響PCB板整體的品質問題，再通過吹灰組件，從而能夠對PCB板上的灰塵進行吹灰處理，進一步的提高了對PCB板上灰塵處理的效果，避免灰塵附著較緊，無法將灰塵從PCB板上處理下來。

技術研發人員：何永源,姚翠平
受保護的技術使用者：惠州市華星博電子有限公司
技術研發日：20240723
技術公布日：2025/4/28
