本技術涉及喂棉箱，具體涉及一種抗震動的清梳聯合機喂棉箱。

背景技術：

1、梳棉機是負責將開棉機輸送過來的棉卷進行開松分梳和除雜，使呈卷曲塊狀的棉團成為基本伸直的單纖維狀，并在此過程，除掉清花工序遺留下來的破籽、雜質和短絨，喂棉機是將開棉機產生的棉卷連續穩定的輸出給梳棉機的裝置。

2、經檢索，中國專利公告號cn217077901u公開了一種環保型全自動喂棉箱，包括主體組件、空氣處理組件和清理組件，主體組件包括喂棉箱主體，喂棉箱主體的上端和下端分別安裝有進料端和出料端，空氣處理組件包括處理箱，且清理組件對處理箱的后側進行密封，喂棉箱主體的后側上端固定安裝有氣泵，氣泵與處理箱相連通，通過采用氣泵，對進料端和出料端位置的空氣進收集，并通過處理箱進行循環，便于對彌漫在空氣中的碎棉屑進行收集，防止污染，環保效果好，且通過毛刷，在對密封板進行安裝時，方便對過濾板上的碎棉屑進行清理，且通過密封板，便于將毛刷拆卸下來，方便進行清理。

3、但是，上述技術方案中，僅通過毛刷轉動來對過濾板上的碎棉屑進行收集和清理，但毛刷在長時間工作后其表面會沾附隨棉屑和纖維，此類雜物容易阻礙刷毛與過濾板的接觸加速毛刷磨損，同時還容易在毛刷的后續工作中脫落。

技術實現思路

1、本實用新型目的是針對背景技術中存在的問題，提出一種抗震動的清梳聯合機喂棉箱。

2、本實用新型的技術方案：一種抗震動的清梳聯合機喂棉箱，包括喂棉箱主體，喂棉箱主體上開設有進料口和出料口；進棉羅拉，其并排設置有兩個，進棉羅拉連接在進料口；出棉羅拉，其并排設置有兩個，進棉羅拉連接在出料口；收集組件，收集組件與喂棉箱主體連接，收集組件在使用狀態下產生吸力或負壓吸引棉屑和纖維并儲存，防止棉料帶有的細小纖維污染周圍工作環境；清潔組件，其連接在收集組件內，清潔組件在使用狀態下，清潔組件沿著垂直方向往復移動與收集組件相互摩擦。

3、優選的，收集組件包括氣泵，其出氣端和進氣端分別連接有出氣管和進氣管，出氣管與喂棉箱主體連通；防震動組件，其與喂棉箱主體并排設置，防震動組件上用于連接氣泵；處理箱，其連接在防震動組件上，處理箱側壁與進氣管一端連接；過濾網板，其對稱設置有兩個，過濾網板可拆卸連接在處理箱內；集氣罩，其連接在進料口外側，集氣罩一端連接有收集管，收集管與處理箱連通。

4、優選的，防震動組件包括支撐架，其上方用于連接氣泵；支撐腿，其等距均布有多個，支撐腿與支撐架連接；阻尼減震器，其數量與支撐腿對應，阻尼減震器連接在支撐腿遠離支撐架一端。

5、優選的，清潔組件包括驅動裝置，其連接在支撐架上；往復螺紋桿，其一端與驅動裝置的輸出端連接，往復螺紋桿另一端連接有限位塊；滑動套，其螺紋連接在往復螺紋桿上；支撐桿，其對稱設置有兩個，支撐桿均與滑動套連接；移動架，其連接在支撐桿遠離滑動套一端；清潔刷，其數量與移動架對應，清潔刷轉動連接在移動架上；傳動組件，其連接在清潔刷上，傳動組件在使用狀態下，傳動組件帶動清潔刷與清潔刷移動方向逆向轉動；清除組件，其與處理箱可拆卸連接，清除組件在初始狀態下與清潔刷滑動連接。

6、優選的，處理箱內連接有兩個對稱設置在往復螺紋桿兩側的導向桿，導向桿與滑動套滑動連接。

7、優選的，傳動組件包括固定軸，其連接在移動架上，固定軸上轉動連接有主動齒輪；從動齒輪，其連接在清潔刷任意一端，從動齒輪與主動齒輪嚙合傳動連接；齒條，其連接在處理箱側壁上，齒條與主動齒輪嚙合傳動連接。

8、優選的，清除組件包括儲存箱，其可拆卸連接在處理箱上，儲存箱上開設有與處理箱連通的開口；清潔板，其等距均布有多個，清潔板上開設有若干個用于清潔刷刷毛通過的缺口。

9、優選的，儲存箱上開設有觀察窗。

10、與現有技術相比，本實用新型的上述技術方案具有如下有益的技術效果：

11、本實用新型中，收集組件在使用狀態下產生吸力或負壓吸引棉屑和限位并儲存，防止棉料帶有的細小纖維污染周圍工作環境，清潔組件在使用狀態下沿垂直方向往復移動，清潔組件在往復移動的過程中與收集組件相互刮擦對其進行清潔，清潔組件中帶有的傳動組件能夠時清潔組件與移動方向逆向轉動增強清潔效果，同時清潔組件能夠自行清潔減少維護次數。

技術特征：

1.一種抗震動的清梳聯合機喂棉箱，其特征在于，包括

2.根據權利要求1所述的一種抗震動的清梳聯合機喂棉箱，其特征在于，收集組件包括

3.根據權利要求2所述的一種抗震動的清梳聯合機喂棉箱，其特征在于，防震動組件包括

4.根據權利要求2所述的一種抗震動的清梳聯合機喂棉箱，其特征在于，清潔組件包括

5.根據權利要求2所述的一種抗震動的清梳聯合機喂棉箱，其特征在于，處理箱(9)內連接有兩個對稱設置在往復螺紋桿(16)兩側的導向桿(21)，導向桿(21)與滑動套(17)滑動連接。

6.根據權利要求4所述的一種抗震動的清梳聯合機喂棉箱，其特征在于，傳動組件包括

7.根據權利要求4所述的一種抗震動的清梳聯合機喂棉箱，其特征在于，清除組件包括

8.根據權利要求7所述的一種抗震動的清梳聯合機喂棉箱，其特征在于，儲存箱(26)上開設有觀察窗(28)。

技術總結

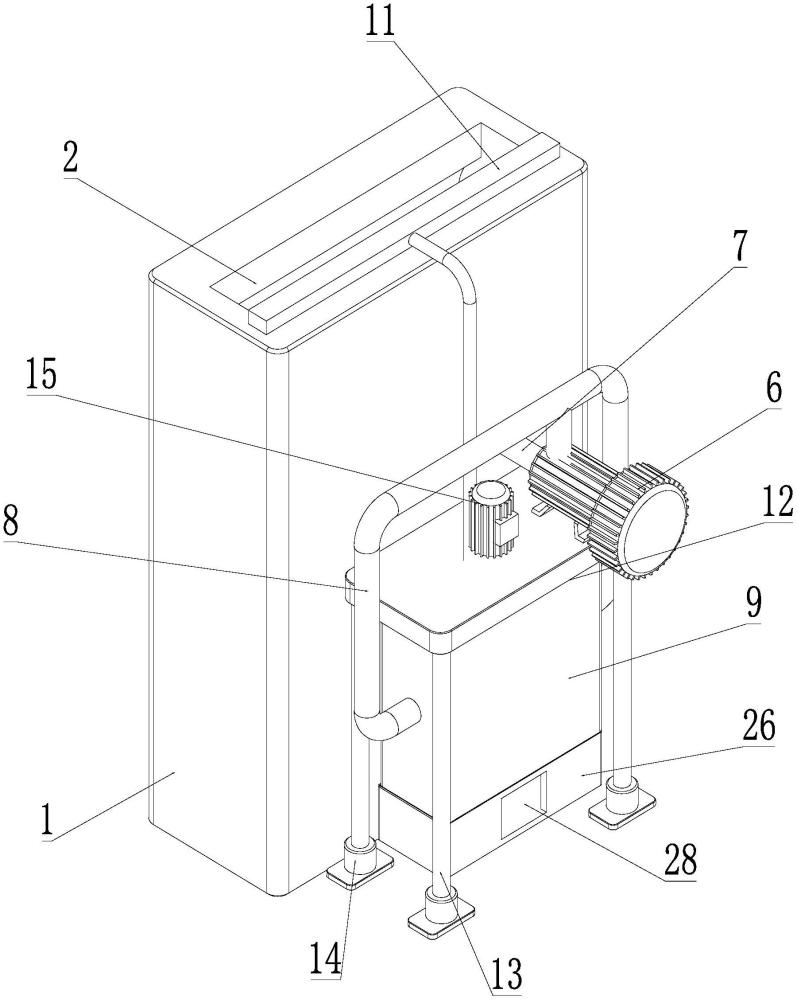

本技術涉及喂棉箱技術領域，具體為一種抗震動的清梳聯合機喂棉箱，包括喂棉箱主體、進料口、出料口、進棉羅拉、出棉羅拉、收集組件和清潔組件,喂棉箱主體的頂部用于開設進料口，喂棉箱主體的側壁用于開設出料口，收集組件和清潔組件連接在喂棉箱主體遠離出料口一側，清潔組件連接在收集組件上。本技術中，收集組件在使用狀態下產生吸力或負壓吸引棉屑和限位并儲存，防止棉料帶有的細小纖維污染周圍工作環境，清潔組件在使用狀態下沿垂直方向往復移動，清潔組件在往復移動的過程中與收集組件相互刮擦對其進行清潔，清潔組件中帶有的傳動組件能夠時清潔組件與移動方向逆向轉動增強清潔效果，同時清潔組件能夠自行清潔減少維護次數。

技術研發人員：劉利敏,江文鳳,翁劍成,劉松海,朱秀華
受保護的技術使用者：福建華平紡織服裝實業有限公司
技術研發日：20240731
技術公布日：2025/4/28
