本發明涉及思想政治課教學技術領域，具體為一種伸縮式大學生思想政治課教學對照講解裝置。

背景技術：

在思想政治教學時，由于其內容抽向，不易理解，學生在學習理解上有很大的困難，教學效果很不理想，因此教師通常會采用對照講解的方式進行教學，但現有的教學設備在進行對照教學講解時很不方便，使用效果不好。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種伸縮式大學生思想政治課教學對照講解裝置，左副板和右副板在主板前側安裝件上的滑槽內滑動，實現左副板和右副板伸縮，使用方便，大大的提高教學設備的展示面積，同時，由于采用伸縮與翻折的結構，減小設備在存儲時的占地面積，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種伸縮式大學生思想政治課教學對照講解裝置，包括底座，所述底座為圓盤狀，在底座圓心處設有伸縮支撐桿，伸縮支撐桿的頂部安裝有主板，在伸縮支撐桿與主板的連接處設有旋轉裝置，在主板的前側上下表面上均安裝有安裝件，安裝件的相對面上均設有兩個第一滑槽，兩個第一滑槽的一端開口一端封閉且封閉端交錯設置，兩個第一滑槽內分別滑動連接有左副板和右副板，左副板和右副板的表面上均設有凹槽，凹槽內安裝有折板。

作為本發明的一種優選技術方案，兩個第一滑槽的開口端內設有第一限位銷，左副板和右副板頂面底面上設有與第一限位銷相匹配的第二滑槽，第二滑槽的一側設有與第一滑槽滑動連接的第二限位銷。

作為本發明的一種優選技術方案，所述凹槽遠離主板的一端上下表面上均設有盲孔，折板與盲孔對應的位置設有轉軸，轉軸轉動設置在盲孔內。

作為本發明的一種優選技術方案，所述主板、左副板、右副板和折板均為吸磁白板。

與現有技術相比，本發明的有益效果是：本伸縮式大學生思想政治課教學對照講解裝置的左副板和右副板通過主板前側安裝件的第一滑槽與第二限位銷配合以及第二滑槽與第一限位銷配合，實現左副板和右副板的伸縮，同時，第一滑槽與第二限位銷配合以及第二滑槽與第一限位銷配合限制左副板和右副板的伸縮軌跡，防止左副板和右副板脫落，并在左副板和右副板上安裝翻折的折板，大大的提高教學設備的展示面積，同時，由于采用伸縮與翻折的結構，減小設備在存儲時的占地面積。

附圖說明

圖1為本發明結構示意圖；

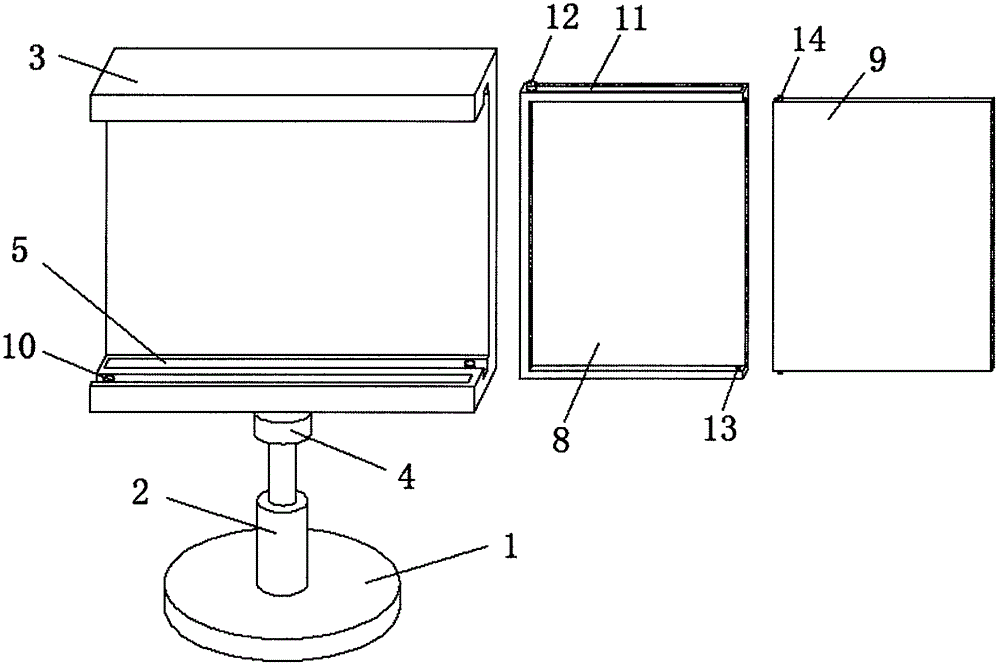

圖2為本發明的拆分結構示意圖。

圖中：1底座、2伸縮支撐桿、3主板、4旋轉裝置、5第一滑槽、6左副板、7右副板、8凹槽、9折板、10第一限位銷、11第二滑槽、12第二限位銷、13盲孔、14轉軸。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種伸縮式大學生思想政治課教學對照講解裝置，包括底座1，所述底座1為圓盤狀，在底座1圓心處設有支撐桿2，支撐桿2的頂部安裝有主板3，在支撐桿2與主板3的連接處設有旋轉裝置4，旋轉裝置4用于方便主板3旋轉，使得主板3正對著學生，在主板3的前側上下表面上均安裝有安裝件，安裝件的相對面上均設有兩個第一滑槽5，兩個第一滑槽5的一端開口一端封閉且封閉端交錯設置，兩個第一滑槽5內分別滑動連接有左副板6和右副板7，左副板6和右副板7在主板3前側安裝件上的第一滑槽5內滑動，實現左副板6和右副板7，兩個第一滑槽5的開口端內設有第一限位銷10，左副板6和右副板7頂面底面上設有與第一限位銷10相匹配的第二滑槽11，第二滑槽11的一側設有與第一滑槽5滑動連接的第二限位銷12，第一限位銷10和第二限位銷12限制左副板6和右副板7的滑動軌跡，同時防止左副板6和右副板7滑動過程中脫落，左副板6和右副板7的表面上均設有凹槽8，凹槽8內安裝有折板9，凹槽8遠離主板3的一端上下表面上均設有盲孔13，折板9與盲孔13對應的位置設有轉軸14，轉軸14轉動設置在盲孔13內，主板3、左副板6、右副板7和折板9均為吸磁白板。

在使用時：左副板6和右副板7在主板3前側安裝件上的第一滑槽5向主板3的兩側滑動，實現左副板6和右副板7的伸縮變形，折板9的轉軸14在盲孔13內轉動，實現折板9的翻折變形。

本發明采用伸縮與翻折的結構，大大的提高教學設備的展示面積，同時，減小設備在存儲時的占地面積。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
