本發明屬材料領域，更具體地說，本發明涉及一種利用靜電紡絲技術制備柔性電色纖維的方法及得到的柔性電色纖維。

背景技術：

能夠改變顏色的織物或者服裝無論是在時尚、日用服裝還是軍事偽裝上都是人們追求的目標，通過熱、光、濕、壓力或電場等因素為誘因改變材料對光譜的吸收可以實現變色，但是，熱、光、濕度、壓力等外界刺激因素不可或難以實現人為控制。通過外加小電場或電流控制實現人為可控變色，是智能變色材料的發展方向，其中電致變色材料及器件是首選。電致變色材料在外加電流或電場的作用下，發生電化學氧化或還原反應，其光學性能(透射率、反射率、吸收率)在可見光波長范圍產生穩定的可逆變化，從而在外觀上表現為顏色等的可逆變化。然而，要是將電致變色材料用于織物，必須具有柔韌性。

專利cn101819007b、cn101830090b、cn103257502a和cn103257501b分別公開了電致變色織物的制備方法，它們的共同點都是在織物的表面涂覆變色材料制備成平面層狀結構，缺點是不利于彎折和紡織。cn102759835b專利通過在纖維芯材上構筑電色結構的方法，形成了同軸的柔性電色纖維，然而每層的制備過程都采用一種不同的制備方法，使得制備過程相當復雜，極大的降低了成品率和效率。專利cn102369478a也公布了一種能形成同軸電色纖維的方法，但是其形成電色器件需要兩根纖維配合才能完成。

靜電紡絲是一種簡單有效地制備納米纖維材料的方法，主要利用高壓電場產生的靜電力作用將具有一定黏度的高分子溶液拉伸形成直徑為納米到微米間的纖維。靜電紡絲納米纖維膜一般都具有一定的孔隙率，纖維連續，直徑可調，在能源環境以及生物醫藥領域備受關注。

技術實現要素：

本發明的目的在于：克服現有將電致變色材料作為織物時存在的不利于彎折、制備過程復雜、效率低等缺陷，提供一種利用靜電紡絲技術制備柔性電色纖維的方法及得到的柔性電色纖維。

為了實現上述發明目的，本發明提供了一種利用靜電紡絲技術制備柔性電色纖維的方法，其包括如下步驟：

(1)將導電聚合物分散于溶劑中，形成導電聚合物芯層前驅體溶液；

(2)將電色納米粉體分散于溶劑中，形成電色層前驅體溶液；

(3)將電解質分散于溶劑中，形成凝膠電解質層前驅體溶液；

(4)將離子儲存納米粉體分散于溶劑中，形成離子儲存層前驅體溶液；

(5)將導電納米粉體分散于溶劑中，形成透明導電層前驅體溶液；

(6)將步驟(1)～(5)所得的導電聚合物芯層前驅體溶液、電色層前驅體溶液、凝膠電解質層前驅體溶液、離子儲存層前驅體溶液和透明導電層前驅體溶液分別裝入5個推進器中，利用同軸電紡絲針頭進行靜電紡絲，得到含有五層的電色納米纖維；

(7)在步驟(6)所得電色納米纖維表面包裹一層透明薄膜并封裝，得到柔性電色纖維。

作為本發明利用靜電紡絲技術制備柔性電色纖維的方法的一種優選技術方案，所述導電聚合物為聚乙炔及其衍生物、聚噻吩及其衍生物、聚吡咯及其衍生物、聚苯胺及其衍生物、聚苯撐及其衍生物、聚對苯撐乙烯、聚雙炔及其衍生物中的一種，且所述導電聚合物的濃度為5～50wt％。

作為本發明利用靜電紡絲技術制備柔性電色纖維的方法的一種優選技術方案，所述電色納米粉體為wo3、moo3、tio2、nb2o5、ta2o5中的一種，且所述電色納米粉體的尺寸小于100nm。

作為本發明利用靜電紡絲技術制備柔性電色纖維的方法的一種優選技術方案，所述電解質為無機離子導體、離子液體或離子導電聚合物形成的凝膠電解質。

作為本發明利用靜電紡絲技術制備柔性電色纖維的方法的一種優選技術方案，所述離子儲存納米粉體為nio、co3o4、v2o5、ir2o3中的一種，且所述離子儲存納米粉體的尺寸小于100nm。

作為本發明利用靜電紡絲技術制備柔性電色纖維的方法的一種優選技術方案，所述導電納米粉體為ito、au或ag的納米顆粒，且所述導電納米粉體的濃度為30～50wt％。

作為本發明利用靜電紡絲技術制備柔性電色纖維的方法的一種優選技術方案，在所述導電聚合物芯層前驅體溶液、電色層前驅體溶液、凝膠電解質層前驅體溶液、離子儲存層前驅體溶液和透明導電層前驅體溶液中還分別加入聚甲基丙烯酸甲酯、聚碳酸酯、聚砜、聚苯乙烯、聚乙烯、聚丙烯、聚乙烯醇縮丁醛、聚對苯二甲酸乙二酯或聚對苯二甲酸丁二酯，且濃度為5～30wt％。

作為本發明利用靜電紡絲技術制備柔性電色纖維的方法的一種優選技術方案，步驟(1)～(5)中，所述溶劑選自n,n-二甲基甲酰胺，n,n-二甲基乙酰胺、二氯甲烷(ch2cl2)、氯仿(chcl3)、四氯化碳(ccl4)、正己烷(c6h14)、丙酮、四氫呋喃、六氟異丙醇、吡啶(c5h5n)中的一種或兩種。

作為本發明利用靜電紡絲技術制備柔性電色纖維的方法的一種優選技術方案，步驟(7)中，所述透明薄膜為通過浸涂或熱塑形成的聚酯膜。

作為本發明利用靜電紡絲技術制備柔性電色纖維的方法的一種優選技術方案，所述靜電紡絲的參數為：電壓10～30kv，接收距離為5～25cm，前驅體溶液推送速度為0.1～5ml/h，滾筒轉速為1000～10000rpm。

為了實現上述發明目的，本發明還提供了一種柔性電色纖維，其包括六層，由內向外依次為：導電聚合物芯層、離子儲存層、凝膠電解質層、電色層、透明導電層和透明薄膜封裝層；

所述導電聚合物芯層的厚度為80～800nm，所述離子儲存層的厚度為50～300nm，所述凝膠電解質層的厚度為500～1000nm，所述電色層的厚度為100～500nm，所述透明導電層的厚度為80～200nm。

相對于現有技術，本發明柔性電色纖維及其制備方法具有如下有益效果：

本發明利用靜電紡絲能夠同軸電紡不同材料的特性，把形成柔性電色纖維的各層通過靜電紡絲技術一次性紡織成同軸纖維，每根纖維都是一個納米級的電色器件，再將透明導電層跟電源相連，就可以實現單獨變色，且變色速度更快；將該柔性電色纖維形成織物時，可以對每根纖維進行單獨尋址變色調控，實現以往變色織物無法實現變色效果，具有良好的應用前景和市場價值。

附圖說明

下面結合附圖和具體實施方式，對本發明柔性電色纖維及其制備方法和有益效果進行詳細說明。

圖1為本發明實施靜電紡絲技術制備柔性電色纖維的裝置示意圖，其中，1為前驅體溶液，2為高壓電源，3為滾筒收集器，4為透明保護膜浸涂液，5為干燥固化裝置，6為速度控制器，7為電動機。

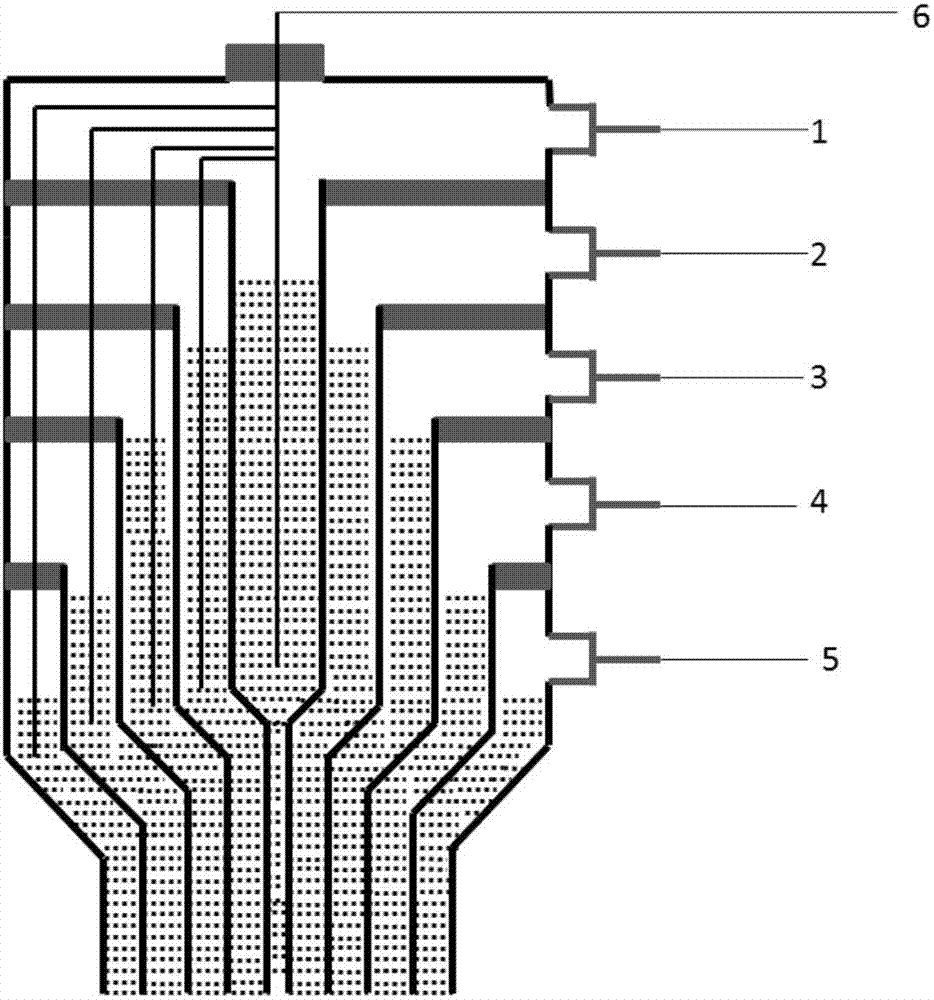

圖2為本發明同軸電紡絲注射針頭結構示意圖，其中，1為導電聚合物芯層前驅體溶液入口，2為離子儲存層前驅體溶液入口，3為離子傳輸層溶液入口，4為電色層前驅體溶液入口，5為透明導電層前驅體溶液入口。

圖3為本發明制備的柔性電色纖維的結構示意圖，其中，1為導電聚合物芯層，2為離子儲存層，3為離子傳輸層，4為電色層，5為透明導電層。

具體實施方式

為了使本發明的目的、技術方案和有益技術效果更加清晰，以下結合實施例，對本發明進行進一步詳細說明。應當理解的是，本說明書中描述的實施例僅僅是為了解釋本發明，并非為了限定本發明，實施例的參數、比例等可因地制宜做出選擇而對結果并無實質性影響。

實施例1

把pa溶于dmf(5wt％)中，超聲處理6h，然后加入pmma(10wt％)，攪拌1h，得到前驅體溶液1；

把直徑為50nm的nio粉體分散于dmac(10wt％)中，然后加入pmma(5wt％)攪拌1h，得到前驅體溶液2；

把liclo4溶于dmf(20wt％)中，超聲處理6h，然后加入pc(5wt％)，得到前驅體溶液3；

把直徑為80nm的wo3粉體分散于dmac(5wt％)中，然后加入ps(5wt％)攪拌1h，得到前驅體溶液4；

把直徑50nm的ito納米顆粒分散于thf(50wt％)中，超聲6h，然后加入pmma(5wt％)，攪拌1h，得到前驅體溶液5；

把前驅體溶液1～5裝入同軸針頭，采用10kv高壓，3ml/l的推進速度，得到導電聚合物芯層為500nm，離子儲存層為200nm，離子傳輸層為800nm，電色層為300nm，透明導電層為200nm的電紡絲，用5cm的接收距離，1000r/min的轉速接收電紡絲，得到電色電紡絲卷軸，通過浸涂光固化樹脂溶液，得到具有透明保護膜的電色纖維。

本實施例電解質選的是無機離子導體中的liclo4，當選其它無機離子導體時，會得到類似效果。

實施例2

把pth溶于hfip(10wt％)中，超聲處理6h，然后加入pc(10wt％)，攪拌1h，得到前驅體溶液1；

把直徑為80nm的co3o4粉體分散于dmac(20wt％)中，然后加入psu(5wt％)攪拌1h，得到前驅體溶液2；

把咪唑鹽類電解質溶于dmf(30wt％)中，超聲處理6h，然后加入pc(5wt％)，得到前驅體溶液3；

把直徑為50nm的moo3粉體分散于dcm(20wt％)中，然后加入pe(10wt％)攪拌1h，得到前驅體溶液4；

把直徑50nm的ag納米顆粒分散于c5h5n(30wt％)中，超聲6h，然后加入pmma(5wt％)，攪拌1h，得到前驅體溶液5；

把前驅體溶液1～5裝入同軸針頭，采用20kv高壓，2ml/l的推進速度，得到導電聚合物芯層為300nm，離子儲存層為100nm，離子傳輸層為500nm，電色層為200nm，透明導電層為100nm的電紡絲，用10cm的接收距離，3000r/min的轉速接收電紡絲，得到電色電紡絲卷軸，通過浸涂光固化樹脂溶液，得到具有透明保護膜的電色纖維。

本實施例電解質選的是咪唑鹽類離子液體，當選其它離子液體時，會得到類似效果。

實施例3

把ppy溶于ch2cl2(50wt％)中，超聲處理6h，然后加入pc(5wt％)，攪拌1h，得到前驅體溶液1；

把直徑為30nm的v2o5粉體分散于ccl4(20wt％)中，然后加入psu(5wt％)攪拌1h，得到前驅體溶液2；

把pvdf基離子導電聚合物溶于dcm(50wt％)中，超聲處理6h，然后加入pc(5wt％)，得到前驅體溶液3；

把直徑為30nm的tio2粉體分散于dcm(50wt％)中，然后加入pe(10wt％)攪拌1h，得到前驅體溶液4；

把直徑50nm的au納米顆粒分散于c6h14(5wt％)中，超聲6h，然后加入pvb(5wt％)，攪拌1h，得到前驅體溶液5；

把前驅體溶液1～5裝入同軸針頭，采用10kv高壓，5ml/l的推進速度，得到導電聚合物芯層為800nm，離子儲存層為300nm，離子傳輸層為1000nm，電色層為500nm，透明導電層為200nm的電紡絲，用5cm的接收距離，1000r/min的轉速接收電紡絲，得到電色電紡絲卷軸，通過浸涂光固化樹脂溶液，得到具有透明保護膜的電色纖維。

實施例4

把pani溶于ch2cl2(20wt％)中，超聲處理6h，然后加入pc(5wt％)，攪拌1h，得到前驅體溶液1；

把直徑為30nm的ir2o3粉體分散于chcl3(15wt％)中，然后加入psu(5wt％)攪拌1h，得到前驅體溶液2；

把pan基離子導電聚合物溶于thf(30wt％)中，超聲處理6h，然后加入pc(30wt％)，得到前驅體溶液3；

把直徑為30nm的nb2o5粉體分散于dmf(20wt％)中，然后加入pet(10wt％)攪拌1h，得到前驅體溶液4；

把直徑50nm的au納米顆粒分散于c6h14(30wt％)中，超聲6h，然后加入pp(5wt％)，攪拌1h，得到前驅體溶液5；

把前驅體溶液1～5裝入同軸針頭，采用15kv高壓，3ml/l的推進速度，得到導電聚合物芯層為500nm，離子儲存層為300nm，離子傳輸層為500nm，電色層為200nm，透明導電層為100nm的電紡絲，用10cm的接收距離，2000r/min的轉速接收電紡絲，得到電色電紡絲卷軸，通過浸涂光固化樹脂溶液，得到具有透明保護膜的電色纖維。

實施例5

把ppp溶于hfip(40wt％)中，超聲處理6h，然后加入pc(10wt％)，攪拌1h，得到前驅體溶液1；

把直徑為50nm的nio粉體分散于chcl3(5wt％)中，然后加入ps(5wt％)攪拌1h，得到前驅體溶液2；

把peo基離子導電聚合物溶于thf(30wt％)中，超聲處理6h，然后加入pc(30wt％)，得到前驅體溶液3；

把直徑為80nm的nb2o5粉體分散于dmf(20wt％)中，然后加入pet(30wt％)攪拌1h，得到前驅體溶液4；

把直徑50nm的au納米顆粒分散于c6h14(30wt％)中，超聲6h，然后加入pbt(5wt％)，攪拌1h，得到前驅體溶液5；

把前驅體溶液1～5裝入同軸針頭，采用30kv高壓，5ml/l的推進速度，得到導電聚合物芯層為300nm，離子儲存層為100nm，離子傳輸層為600nm，電色層為200nm，透明導電層為150nm的電紡絲，用15cm的接收距離，5000r/min的轉速接收電紡絲，得到電色電紡絲卷軸，通過浸涂光固化樹脂溶液，得到具有透明保護膜的電色纖維。

實施例6

把ppv溶于hfip(5wt％)中，超聲處理6h，然后加入pc(5wt％)，攪拌1h，得到前驅體溶液1；

把直徑為80nm的nio粉體分散于dmf(5wt％)中，然后加入pmma(5wt％)攪拌1h，得到前驅體溶液2；

把peo基離子導電聚合物溶于thf(30wt％)中，超聲處理6h，然后加入pc(10wt％)，得到前驅體溶液3；

把直徑為80nm的ta2o5粉體分散于dmf(10wt％)中，然后加入pet(10wt％)攪拌1h，得到前驅體溶液4；

把直徑50nm的au納米顆粒分散于c6h14(50wt％)中，超聲6h，然后加入pbt(5wt％)，攪拌1h，得到前驅體溶液5；

把前驅體溶液1～5裝入同軸針頭，采用30kv高壓，0.2ml/l的推進速度，得到導電聚合物芯層為80nm，離子儲存層為50nm，離子傳輸層為500nm，電色層為100nm，透明導電層為80nm的電紡絲，用25cm的接收距離，10000r/min的轉速接收電紡絲，得到電色電紡絲卷軸，通過浸涂光固化樹脂溶液，得到具有透明保護膜的電色纖維。

實施例7

把pdas溶于hfip(10wt％)中，超聲處理6h，然后加入pc(5wt％)，攪拌1h，得到前驅體溶液1；

把直徑為80nm的nio粉體分散于dmf(5wt％)中，然后加入pmma(5wt％)攪拌1h，得到前驅體溶液2；

把peo基離子導電聚合物溶于thf(30wt％)中，超聲處理6h，然后加入pc(10wt％)，得到前驅體溶液3；

把直徑為80nm的wo3粉體分散于dmf(10wt％)中，然后加入pet(10wt％)攪拌1h，得到前驅體溶液4；

把直徑50nm的au納米顆粒分散于c6h14(10wt％)中，超聲6h，然后加入pbt(5wt％)，攪拌1h，得到前驅體溶液5；

把前驅體溶液1～5裝入同軸針頭，采用30kv高壓，1ml/l的推進速度，得到導電聚合物芯層為200nm，離子儲存層為150nm，離子傳輸層為600nm，電色層為300nm，透明導電層為100nm的電紡絲，用20cm的接收距離，6000r/min的轉速接收電紡絲，得到電色電紡絲卷軸，通過浸涂光固化樹脂溶液，得到具有透明保護膜的電色纖維

根據上述說明書的揭示和教導，本發明所屬領域的技術人員還可以對上述實施方式進行適當?shù)淖兏托薷摹Ｒ虼耍景l(fā)明并不局限于上面揭示和描述的具體實施方式，對本發明的一些修改和變更也應當落入本發明的權利要求的保護范圍內。此外，盡管本說明書中使用了一些特定的術語，但這些術語只是為了方便說明，并不對本發明構成任何限制。
