本發明屬于光學器件，尤其涉及一種模式勻化器及其制作方法。

背景技術：

1、光纖激光領域一直是光學研究的熱點之一，而模式勻化器作為其中的重要組成部分，也備受關注。模式勻化器的主要作用是將輸入光的高斯分布轉化為更均勻的平頂光束輸出，以適應各種激光加工領域的需求。光纖激光領域的模式勻化器研究主要集中在以下幾個方面：

2、首先，基于光纖結構的模式勻化器。這種方案將光纖的纖芯折射率分布進行特殊設計，實現對激光模式的調控。使用模式勻化光纖是目前主流的模式勻化方案，由于各廠家的模式勻化光纖性能差異較大，且模式勻化光纖的長度也影響勻化效果，因此業內模式勻化光纖的使用工藝也未成熟，穩定性有待提高。

3、其次，基于光束整形的模式勻化器。這種方案利用光束整形器件，如透鏡組、光柵等，對激光束進行調整，使其模式更加均勻。例如，通過透鏡組的透鏡配置和光束的衍射效應，可以實現模式的均勻化。

4、另外，還有基于自適應光學的模式勻化器。這種方案利用自適應光學元件，如變形鏡、電光調制器等，根據輸入光的空間分布實時調整光學元件的形狀，使輸出光束的模式更加均勻。這種方法具有實時性和靈活性優勢。

5、此外，還有一些新的模式勻化器研究方向正在興起，如基于光子晶體的模式勻化等。這些新方法利用了材料的特殊性質和結構，實現對光的調控，具有較高的效率和靈活性。

6、目前，光纖激光領域的模式勻化器研究正處于不斷發展和探索的階段。隨著科技的進步和研究的深入，模式勻化器在光纖激光系統中的應用正在逐步提升，并為光纖激光技術的發展帶來更多的可能性。整體來看，目前模式勻化器的制作方案還是存在成本高、難度大的問題。

技術實現思路

1、鑒于上述問題，本發明的目的在于提供一種模式勻化器及其制作方法，該方法是一種全新的制作方法，旨在解決現有方案成本高、難度大的技術問題。

2、本發明采用如下技術方案：

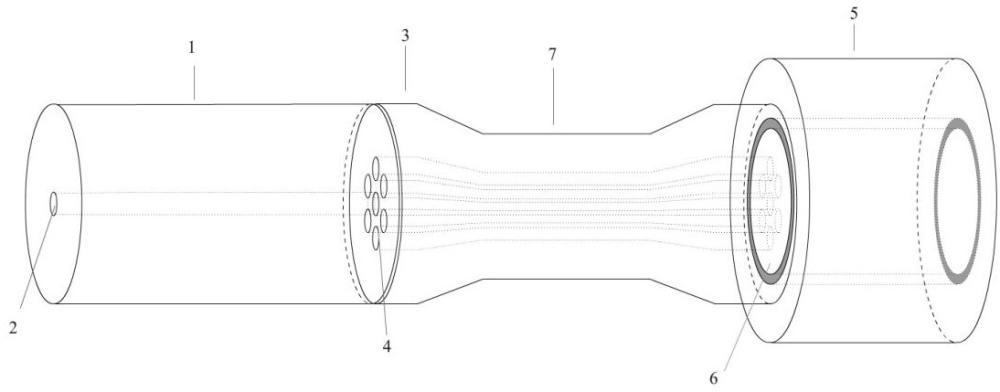

3、所述模式勻化器，包括輸入光纖、多芯光纖和輸出光纖，所述輸入光纖為單芯光纖，所述輸入光纖與多芯光纖一端同軸熔接，且保證輸入光纖的纖芯與多芯光纖位于中央的中心纖芯對準，所述多芯光纖的另一端與輸出光纖同軸熔接，且輸出光纖的纖芯直徑不小于多芯光纖中所有纖芯形成的總直徑，多芯光纖中部拉錐形成平直區。

4、進一步的，所述多芯光纖有七根纖芯，中央一根纖芯，外周六根纖芯均勻分布，纖芯之間沒有串?dāng)_。

5、進一步的，所述制備方法包括下述步驟：

6、步驟s1、準備輸入光纖、多芯光纖和輸出光纖；

7、步驟s2、將輸入光纖和多芯光纖的一端用切割刀切平端面，然后對準同軸熔接，熔接前保證輸入光纖的纖芯與多芯纖芯的中心纖芯對準；

8、步驟s3、將多芯光纖的另一端與輸出光纖的一端用切割刀切平端面，然后采用包層對準方式進行對準熔接；

9、步驟s4、將熔接后的組合光纖放置于拉錐機上準備拉錐，調整好位置后拉錐機夾具分別夾持輸入光纖和輸出光纖；

10、步驟s5、將輸入光纖的輸入端與激光器連接，將輸出光纖的輸出端與光斑檢測儀連接，啟動拉錐程序，同時監控光斑檢測儀顯示的光斑形態，拉錐直至達到理想的勻化光斑后停止拉錐，即可得到模式勻化器。

11、進一步的，所述制備方法還包括下述步驟：

12、步驟s6、將模式勻化器固定在封裝基板上進行點膠固定，完成封裝。

13、本發明的有益效果是：本發明基于多芯光纖的模式耦合效應來進行設計模式勻化器，模式勻化器制作方案工藝簡單，制作上進需要切割、熔接、拉錐等常規的光纖處理技術，制作的器件均為全光纖器件，結構穩定可靠，成本遠低于現有設計方案。而且通過調整拉錐的參數還可以靈活的改變光耦合的程度，從而靈活的控制模式勻化的效果。

技術特征：

1.一種模式勻化器，其特征在于，所述模式勻化器包括輸入光纖、多芯光纖和輸出光纖，所述輸入光纖為單芯光纖，所述輸入光纖與多芯光纖一端同軸熔接，且保證輸入光纖的纖芯與多芯光纖位于中央的中心纖芯對準，所述多芯光纖的另一端與輸出光纖同軸熔接，且輸出光纖的纖芯直徑不小于多芯光纖中所有纖芯形成的總直徑，多芯光纖中部拉錐形成平直區。

2.如權利要求1所述的模式勻化器，其特征在于，所述多芯光纖有七根纖芯，中央一根纖芯，外周六根纖芯均勻分布，纖芯之間沒有串?dāng)_。

3.如權利要求1或2所述模式勻化器的制備方法，其特征在于，所述制備方法包括下述步驟：

4.如權利要求3所述模式勻化器的制備方法，其特征在于，所述制備方法還包括下述步驟：

技術總結
本發明適用于光學器件技術領域，提供一種模式勻化器及制作方法，勻化器包括：輸入光纖、多芯光纖和輸出光纖，輸入光纖為單芯光纖，輸入光纖與多芯光纖一端同軸熔接，且保證輸入光纖的纖芯與多芯光纖位于中央的中心纖芯對準，多芯光纖的另一端與輸出光纖同軸熔接。本發明提出了一種新的模式勻化器制作技術，從設計上、工藝能靈活控制模式勻化的效果，為光纖激光加工領域的光束勻化提供一種低成本、全新的技術方案。

技術研發人員：蘭根書,王勇,朱鵬
受保護的技術使用者：武漢聚合光子技術有限公司
技術研發日：
技術公布日：2025/3/10
