本發明涉及干燥裝置的，具體涉及一種膠片用干燥裝置及干燥方法。

背景技術：

1、隨著科學技術的發展，膠片的種類越來越多，比如干式膠片、醫用彩色膠片、激光膠片等，這些膠片應用于醫療領域，有巨大的市場需求。在膠片生產過程中，需要經過烘干工序。

2、授權公告號為cn211316859u的中國專利文件，公開了一種膠片烘干裝置，包括輸送單元和箱體，輸送單元水平穿設于箱體底部以連續輸送膠片，箱體內包含有進風單元、烘干單元和排風單元，進風單元設置于箱體上方的一側，且和箱體連通連接用于引入氣體；烘干單元包含吸風風機和烘干氣室，吸風風機固定連接在箱體內部上側，烘干氣室通過連接件固定于箱體內部上側，吸風風機位于連接件內部以引導箱體內的熱空氣進入烘干氣室，烘干氣室下部均勻排列有噴嘴；排風單元設置于箱體上方相對于進風單元的一側，且和箱體連通，排風單元用于排出箱體中的部分熱空氣。其中輸送單元上的膠片水平放置，并且一面朝向于噴嘴，使膠片隨著輸送單元的輸送依次通過噴嘴的下方，完成對膠片的干燥。

3、然而由于膠片的兩面均需要進行干燥，通過輸送單元輸送的膠片水平布置，膠片背離于噴嘴的一面無法通過熱空氣進行干燥，只能在膠片完成一面的干燥后，再次將膠片反著放置在輸送單元的初始位置，然后再次進行一次烘干，或者采用多個膠片烘干裝置進行串聯使用，組成膠片烘干系統，通過至少兩個膠片烘干裝置分別對膠片的兩面進行烘干。

技術實現思路

1、本發明提供一種膠片用干燥裝置及干燥方法，旨在解決相關技術中膠片隨著輸送單元移動的過程中無法在一次通過的條件下完成兩面的干燥問題。

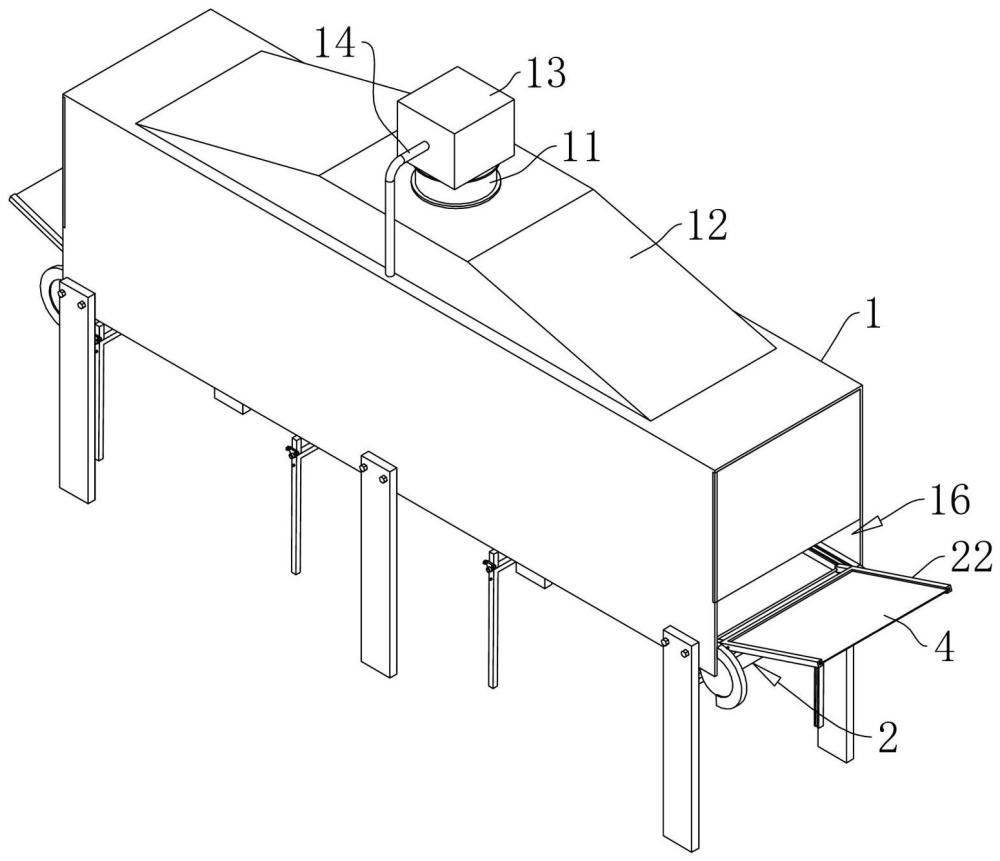

2、本發明的一種膠片用干燥裝置，包括箱體和設置在箱體內的輸送單元，所述輸送單元包括輸送鏈和沿著輸送鏈均勻布置的放置架，并且放置架安裝在輸送鏈上，所述放置架上用于設置膠片；所述放置架的兩側設置有固定在箱體上的導軌，所述導軌上具有水平設置且平行于輸送鏈輸送方向的上抵接面；所述放置架通過轉軸轉動連接于輸送鏈并且放置架的兩側設置有擋塊；所述放置架沿著輸送單元的輸送方向移動時，擋塊支撐在上抵接面上，并且放置架通過轉軸和擋塊的限制呈傾斜的狀態，所述膠片隨著放置架一面傾斜朝上；沿著輸送單元的輸送方向上設置有用于對放置架進行轉動的翻轉組件，翻轉組件固定設置在箱體內，放置架經過翻轉組件的前后分別將膠片的兩面傾斜朝上布置；所述箱體內設置有吹風頭，所述吹風頭連接有風機，吹風頭用于對翻轉組件之前和之后的膠片上表面進行干燥。

3、其效果在于：輸送鏈上均勻布置放置架，當放置架隨著輸送鏈朝著輸送單元的輸送方向移動時，放置架處于輸送鏈的上部，并且放置架上因設置擋塊支撐在導軌的上抵接面上，使放置架上部處于朝向輸送單元初始端傾斜的狀態，此時通過吹風頭連接的風機對膠片的上表面進行吹風干燥，同時放置架在隨著輸送鏈繼續移動的過程中經過翻轉組件時，放置架上部會向輸送單元的末端轉動，并使擋塊再次抵接在上抵接面上，放置架上的膠片因放置架的轉動使另一面傾斜朝上設置，此時可以由吹風頭對膠片傾斜朝上的表面進行吹風干燥，從而能夠在經過一次輸送單元移動的過程中對膠片的兩面進行干燥。

4、優選地，所述吹風頭設置兩個且分別對應于翻轉組件前后的兩個放置架，箱體內設置有安裝架，所述安裝架上設置有豎向滑動的導向桿，所述吹風頭固定在導向桿的下端，所述放置架在隨著輸送鏈移動的過程中與吹風頭抵接，并且吹風頭通過導向桿的設置沿著放置架的上下移動。

5、其效果在于：兩個吹風頭分別對應著翻轉組件前后的兩個放置架，可通過兩個吹風頭同時對兩個膠片進行干燥，安裝架上豎向滑動連接導向桿，使吹風頭可靠近于膠片進行干燥，然后隨著放置架移動的過程中，通過吹風頭的上下移動以適應對不同的高度位置進行干燥；由于吹風頭更靠近于膠片，從而可以對膠片的干燥效果更好。

6、優選地，所述安裝架上設置有傳動組件，所述傳動組件包括齒輪、齒條和轉動軸，所述轉動軸轉動連接在安裝架上，所述齒條在轉動軸上同軸固定設置兩個，所述齒條沿著導向桿的長度方向設置，所述齒輪與齒條嚙合，并且兩個齒條分別位于轉動軸的兩側。

7、其效果在于：轉動軸的兩側分別設置一個齒條，兩個齒條與轉動軸上的齒輪嚙合，從而一個吹風頭在向上移動時，另一個吹風頭向下移動，使兩個吹風頭能夠減少地適應兩個傾斜的放置架。

8、優選地，向輸送單元初始端傾斜的放置架所對應的吹風頭上設置有配重塊。

9、其效果在于：配重塊的設置可以將一個吹風頭的重力大于另一個吹風頭，保證帶有配重塊的吹風頭抵接在放置架上，由于配重塊對應的放置架向輸送單元的初始端傾斜，從而吹風頭可以保持由下向上的移動，而另一個側的吹風頭在傳動組件的作用下能夠自動越過放置架的最高點，而且無需其他的動力源，設置比較簡單。

10、優選地，所述箱體內設置有固定架，所述安裝架沿著輸送單元的輸送方向水平滑動連接在固定架上，所述固定架上安裝有用于驅動安裝架往復移動的驅動組件，并且往復移動的位置隨著輸送單元的輸送方向移動。

11、其效果在于：安裝架沿著輸送單元的輸送方向滑動連接在固定架上，由于吹風頭一次經過膠片時可能在一個位置停留的時間較長，對膠片造成損壞，從而在驅動組件的作用下往復移動多次，使膠片達到干燥的作用，并減少對膠片的損壞。

12、優選地，所述驅動組件包括驅動電機和驅動螺桿，驅動電機固定在固定架上，驅動螺桿沿著安裝架的移動方向設置，驅動螺桿同軸連接在驅動電機的輸出軸上，驅動螺桿與安裝架螺紋連接。

13、其效果在于：驅動電機通過驅動螺桿帶動安裝架沿著驅動螺桿的長度方向移動，從而能夠使安裝架往復移動。

14、優選地，所述驅動組件包括驅動電機、同步輪和同步帶，驅動電機固定在安裝架上，同步輪設置有兩個，一個同步輪同軸固定在驅動電機的輸出軸上，另一個同步輪轉動安裝在固定架上，所述同步帶傳動連接在兩個同步輪上，并且同步帶的傳送方向平行于安裝架的移動方向，所述安裝架固定在同步帶上。

15、優選地，所述翻轉組件包括底座和豎桿，所述放置架偏離轉軸且在轉軸遠離于擋塊的一側設置有推動桿，所述豎桿的下端轉動連接在底座上，豎桿豎直設置時，豎桿的上端位于推動桿的移動路徑上，所述底座與豎桿之間設置有拉簧，所述底座上固定設置有第一定位塊，豎桿上固定設置有第二定位塊，所述拉簧的彈力用于驅使第二定位塊抵接在第一定位塊，并保持豎桿處于豎直狀態，所述推動桿對豎桿的轉矩方向與拉簧對豎桿的轉矩方向相反。

16、其效果在于：第二定位塊與第一定位塊抵接時，拉簧處于拉伸狀態，并且拉簧的彈力足以使推動桿旋轉，當完成放置架旋轉后，推動桿再擠壓豎桿，使豎桿再次將拉簧拉長，以使推動桿越過翻轉組件。

17、優選地，所述放置架整體呈u形，放置架所呈u形的內側壁上開設有用于放置膠片邊緣的槽；當放置架用于輸送膠片時，放置架所呈u形的開口傾斜朝上；當放置架到達輸送單元的末端時，放置架所呈u形的開口向下轉動。

18、其效果在于：放置架設置成u形的結構，使膠片旋轉在放置架所呈u形的結構內，方便將膠片安裝，并且放置架所呈u形的開口傾斜朝上，以保證膠片不會掉落，同時在放置架到達輸送單元的末端后，完成干燥的膠片會自動從放置架內滑出。

19、本發明的一種膠片用干燥方法，所述膠片傾斜設置并隨著輸送單元移動，膠片在輸送的過程中進行翻轉，膠片通過翻轉前后分別將膠片的兩面傾斜朝上，膠片翻轉的前后均對傾斜朝上的一面進行吹風干燥。

20、其效果在于：膠片在輸送的過程中進行翻轉，使膠片在翻轉的前后分別兩面傾斜朝上，從而便于對膠片的兩面進行吹風干燥。

21、采用了上述技術方案，本發明的有益效果為：

22、本發明通過放置架上因設置擋塊支撐在導軌的上抵接面上，使放置架上部處于朝向輸送單元初始端傾斜的狀態，此時通過吹風頭連接的風機對膠片的上表面進行吹風干燥，同時放置架再隨著輸送鏈繼續移動的過程中經過翻轉組件時，放置架上部會向輸送單元的末端轉動，并使擋塊再次抵接在上抵接面上，放置架上的膠片因放置架的轉動使另一面傾斜朝上設置，此時可以由吹風頭對膠片傾斜朝上的表面進行吹風干燥，從而能夠在經過一次輸送單元移動的過程中對膠片的兩面進行干燥。由于配重塊對應的放置架向輸送單元的初始端傾斜，從而吹風頭可以保持由下向上的移動，而另一個側的吹風頭在傳動組件的作用下能夠自動越過放置架的最高點。
