本發明涉及一種四通閥組件旋轉式焊接裝置。

背景技術：

目前，熱泵型空調器需使用四通閥進行冷媒流向的切換，與四通閥閥體連接的吸氣管、排氣管、閥門連接管、冷凝器連接管共同組成四通閥組件，四通閥閥體與這些管路件之間普遍采用人工火焰釬焊的方式進行連接，現在的四通閥工裝較為簡單，從而導致工作效率低，不能保證所需要的產能。

技術實現要素：

為解決以上技術上的不足，本發明提供了一種四通閥組件旋轉式焊接裝置，能夠提高工作效率和產能。

本發明是通過以下措施實現的：

本發明的一種四通閥組件旋轉式焊接裝置，包括旋轉圓盤和支撐立柱，所述旋轉圓盤的中心與支撐立柱頂部轉動連接，旋轉圓盤下方設置有頂部敞開的圓柱形的水槽，水槽的直徑大于旋轉圓盤的直徑，所述支撐立柱中部沿水槽的中心軸貫穿水槽并與水槽底部密封固定連接，支撐立柱底部連接有底座；所述支撐立柱內穿有焊接保護氣進管，旋轉圓盤頂部中心設置有分氣柱，所述分氣柱內設置有與焊接保護氣進管相連通的集氣空腔，分氣柱上連接有若干均與集氣空腔相連通的焊接保護氣出管；旋轉圓盤頂部邊緣設置有若干頂部敞開的閥體焊接盒，旋轉圓盤底部設置有水泵，所述水泵連接有進水管和若干出水管，所述進水管末端伸入水槽內，出水管末端穿過旋轉圓盤與閥體焊接盒相連通。

上述閥體焊接盒包括長方形的盒體，所述盒體底部設置有長方形的定位塊，所述定位塊上設置有定位孔。

上述分氣柱的側壁上均勻設置有若干出氣口，所述焊接保護氣出管通過快速接頭與出氣口相連接。

本發明的有益效果是：避免了焊接時溫度傳導對閥體的損傷，使焊接更加方便，可以多工位進行焊接，提高了焊接效率和質量，保證了所需要的產能。

附圖說明

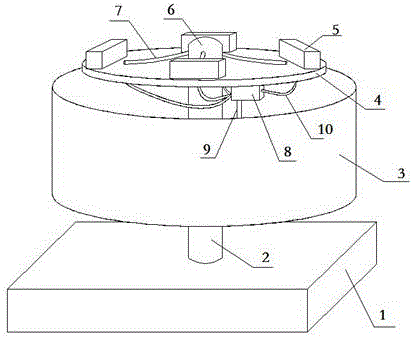

圖1 為本發明的結構示意圖。

其中：1底座，2支撐立柱，3水槽，4旋轉圓盤，5閥體焊接盒，6分氣柱，7焊接保護氣出管，8水泵，9進水管，10出水管。

具體實施方式

下面結合附圖對本發明做進一步詳細的描述：

如圖1所示，本發明的一種四通閥組件旋轉式焊接裝置，包括旋轉圓盤4和支撐立柱2，旋轉圓盤4的中心與支撐立柱2頂部轉動連接，旋轉圓盤4下方設置有頂部敞開的圓柱形的水槽3，水槽3的直徑大于旋轉圓盤4的直徑，支撐立柱2中部沿水槽3的中心軸貫穿水槽3并與水槽3底部密封固定連接，支撐立柱2底部連接有底座1；支撐立柱2內穿有焊接保護氣進管，旋轉圓盤4頂部中心設置有分氣柱6，分氣柱6內設置有與焊接保護氣進管相連通的集氣空腔，分氣柱6上連接有若干均與集氣空腔相連通的焊接保護氣出管7，經過集氣空腔的緩沖，使出氣更加均勻。根據需要分氣柱6的側壁上均勻設置若干出氣口，焊接保護氣出管7通過快速接頭與出氣口相連接，便于快速拆接。

旋轉圓盤4頂部邊緣設置有若干頂部敞開的閥體焊接盒5，旋轉圓盤4底部設置有水泵8，水泵8連接有進水管9和若干出水管10，進水管9末端伸入水槽3內，出水管10末端穿過旋轉圓盤4與閥體焊接盒5相連通。閥體焊接盒5包括長方形的盒體，盒體底部設置有長方形的定位塊，定位塊上設置有定位孔。

使用時，一個工人將需要焊接的四通閥的閥體放在閥體焊接盒5內，四通閥閥體的一個閥門插入定位孔中，從而將閥體進行定位，并將需要與其焊接在一起的其它組件放在閥體焊接盒5旁邊，啟動水泵8，水泵8將水槽3內的水抽到閥體焊接盒5內，用水將閥體浸泡起來，然后水從閥體焊接盒5頂部溢出，再經旋轉圓盤4流回到水槽3，形成一個循環。然后轉動旋轉圓盤4，將擺放好的四通閥組件轉到下一個焊接工人面前，焊接工人開始對四通閥進行焊接，由于閥體焊接盒5內有水，水可以起到隔絕熱傳導的作用，避免焊接時高溫對閥體的損傷。焊接時，將焊接保護氣出管7的末端穿入所要焊接的管段內，焊接保護氣釋放出來，對焊接起到保護作用。在一個焊接工人焊接的同時，另一個工人繼續擺放其它的四通閥組件，從而提高了工作效率。

以上所述僅是本專利的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本專利技術原理的前提下，還可以做出若干改進和替換，這些改進和替換也應視為本專利的保護范圍。
