本發明涉及一種用于加工R型工件的加工裝置，該R型工件是用來固定輸送機械用支架的。

背景技術：

如圖1所示，為R型工件，用于固定輸送機械用支架，該R型工件4在加工時，要求加工后條料兩端的槽孔41相對同芯疊加；此外，為了保證R型工件4固定的夾持力，需要保持連接段的水平，故加工水平段的側邊42，是R型工件4加工必要的工序。

該R型工件4的彎曲，通常是在壓力機上用彎曲模,或者在機床上通過加工、拉彎、輥彎、輥形等作業成形。但在實際生產制造過程中，由于受設備、模具和投入成本等其他因素的限制,R型工件4的加工就成為生產中的難題，為了適應自身加工的需要，現提供一種新的技術方案。

技術實現要素：

本發明的目的在于提供一種加工R型工件效率高的加工裝置。

本發明的目的可以通過以下技術方案實現：

一種R型工件加工裝置，包括呈T型形狀的支撐座，所述的支撐座豎直段設有支柱；支撐座橫向段一端設有限位板，另一端設有弧形開口槽；所述的限位板上表面開有銷槽孔，該銷槽孔設有定位銷；所述的支柱垂直貫穿有轉動的螺柱；所述的螺柱一端設有環板；環板一側圓心位置設有導柱，位于導柱一側的環板上設有壓緊板。

所述的支柱與限位板相平行設置，且支柱高度大于限位板高度。

所述的支柱內嵌有軸承，該軸承內安裝有螺柱，螺柱通過軸承轉動。

所述的螺柱相對于環板的另一端設有支桿。

所述的環板位于支柱與限位板之間。

所述的導柱與限位板之間的垂直距離與R型工件的厚度相適應；

所述的壓緊板邊棱處呈圓角設置，壓緊板的寬度與側邊至槽孔的距離相適應。

本發明的有益效果：本發明根據機械原理制作，設置轉動的環板，利用導柱、壓緊板對條料進行壓制成形R型工件，裝置簡易，適用于結構簡單的R型工件制作，操作簡單、靈活、加工效率提高，該裝置使用效果優于手工彎制，產品質量、效率明顯有所提高，尺寸符合要求，而且制造成本降低。

附圖說明

為了便于本領域技術人員理解，下面結合附圖對本發明作進一步的說明。

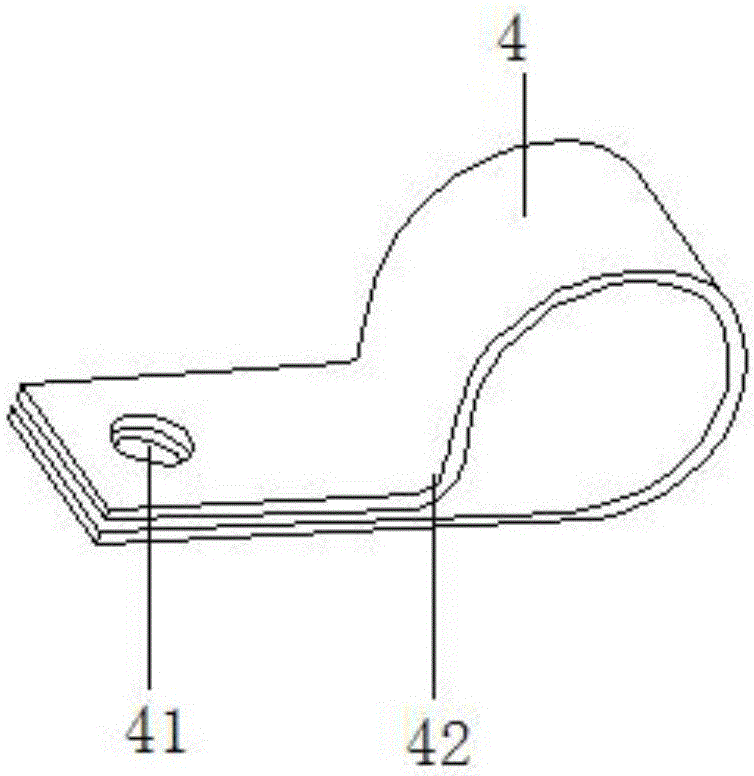

圖1是R型工件結構示意圖；

圖2是本發明一種R型工件加工裝置結構示意圖。

具體實施方式

一種R型工件加工裝置，如圖2所示，包括呈T型形狀的支撐座10，支撐座10豎直段焊接固定有支柱1,橫向段一端焊接固定有限位板8，橫向段另一端設有弧形開口槽9；支柱1與限位板8相平行設置，且支柱1高度大于限位板8高度；限位板8上表面開有銷槽孔，該銷槽孔設有定位銷。

支柱1內嵌有軸承，該軸承內安裝有貫穿支柱1的螺柱5，螺柱5通過軸承轉動；螺柱5一端設有環板3，另一端設有支桿2；環板3一側圓心位置與螺柱5焊接固定，另一側圓心位置焊接固定有導柱6，環板3位于支柱1與限位板8之間，導柱6與限位板8之間的垂直距離與R型工件4的厚度相適應；位于導柱6一側的環板3上焊接固定有壓緊板7，壓緊板7邊棱處呈圓角設置，壓緊板7的寬度與側邊42至槽孔41的距離相適應。

工作方式：首先利用與弧形開口槽9相配合的螺栓、螺墊將支撐座10固定；將壓緊板7轉動至導柱6下方；將條料兩端部分別沖槽孔41，再將其一端部水平放置于限位板8上，該端槽孔41通過定位銷將其固定在限位板8上表面的銷槽孔內；參見圖2，順時針方向轉動270°支桿2，條料另一端在壓緊板7的作用下，繞心軸6旋轉成形，并壓制出側邊42，同時對齊條料兩端部槽孔41。

本發明根據機械原理制作，裝置簡易，適用于結構簡單的R型工件制作，操作簡單、靈活，該裝置使用效果優于手工彎制，產品質量、效率明顯有所提高,尺寸符合要求，而且制造成本降低。

以上內容僅僅是對本發明結構所作的舉例和說明，所屬本技術領域的技術人員對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，只要不偏離發明的結構或者超越本權利要求書所定義的范圍，均應屬于本發明的保護范圍。
