本實用新型屬于手柄桿焊接加工設備技術領域，具體為一種焊接機器人輔助裝置。

背景技術：

焊接夾具是焊接過程中必不可少的一種輔助工具，一般的焊接現多為手工焊接，有夾具的也是配簡易夾具，無可調節裝置，不同產品不能在同一夾具上焊接，對于一些結構較復雜的夾具，其組裝難度大、結構穩定性較差且生產成本與人工成本較高，增加了工作時長，一般的焊接夾具多少都會引起焊接變形和焊接時尺寸的偏差，從而影響焊接精度，而且一般的夾具都是塑料結構，長時間的焊接會導致夾具結構的燒壞或損壞，甚至引起火災引發不可估量的損失。

技術實現要素：

本實用新型的目的在于提供一種焊接機器人輔助裝置，以解決上述背景技術中提出的問題，所具有的有益效果是：采用多向墊片調節定位和多樣化產品焊接技術，有效地解決了焊接變形和焊接尺寸偏差的發生，而且解決了焊接單一化、固定化等問題，大大提高了焊接精度和效率。

為實現上述目的，本實用新型提供如下技術方案：一種焊接機器人輔助裝置，包括球頭保護筒、第二電動機、支撐架、手柄桿和第二高度調節裝置；所述支撐架與底座通過螺栓固定連接，所述底座上固定有夾具柜體，且夾具柜體位于支撐架的右側，所述支撐架的頂端安裝有固定塊和三向墊片調節裝置，且固定塊上設置有球頭保護口，所述夾具柜體的頂端設置安裝有夾具柜臺面，且夾具柜臺面上安裝有增高臺面，所述增高臺面上安裝有第一高度調節裝置，且第一高度調節裝置的頂端安裝有高度調節桿，所述夾具柜體的左側面頂端安裝有第一電動機，所述第一電動機與銜接銷通過旋轉軸連接，且銜接銷與第一夾板通過螺栓固定連接，所述第二電動機設置在第一電動機的下方，且第二電動機與第二夾板通過旋轉軸連接，所述夾具柜體的左側面固定有第一雙向墊片調節裝置、第二雙向墊片調節裝置、第一固定板和第二固定板，所述第一固定板上設置有活塞，且活塞穿過第一固定板與第二固定板連接，所述手柄桿的一端連接有球頭保護筒，且另一端穿過第一雙向墊片調節裝置、第二雙向墊片調節裝置、第一固定板與活塞連接，所述第二高度調節裝置固定在底座上。

優選的，所述第二高度調節裝置與第二固定板固定連接。

優選的，所述第二雙向墊片調節裝置位于第一雙向墊片調節裝置與第一固定板之間，且第一雙向墊片調節裝置在第一固定板的上方。

優選的，所述第一固定板位于第二雙向墊片調節裝置與第二固定板之間，且第二雙向墊片調節裝置在第二固定板的上方。

與現有技術相比，本實用新型的有益效果是：采用多向墊片調節定位和多樣化產品焊接技術，雙向墊片調節裝置和三向墊片調節裝置的設置有效地解決了焊接變形的問題，高度調節裝置和球頭保護裝置的設置有效地解決了焊接尺寸偏差的問題，而且多層夾板和多層固定板的設置解決了焊接單一化、固定化等問題，大大提高了焊接精度和效率，夾具柜的設置使得夾具不會出現亂擺放的現象發生。

附圖說明

圖1為本實用新型的結構示意圖；

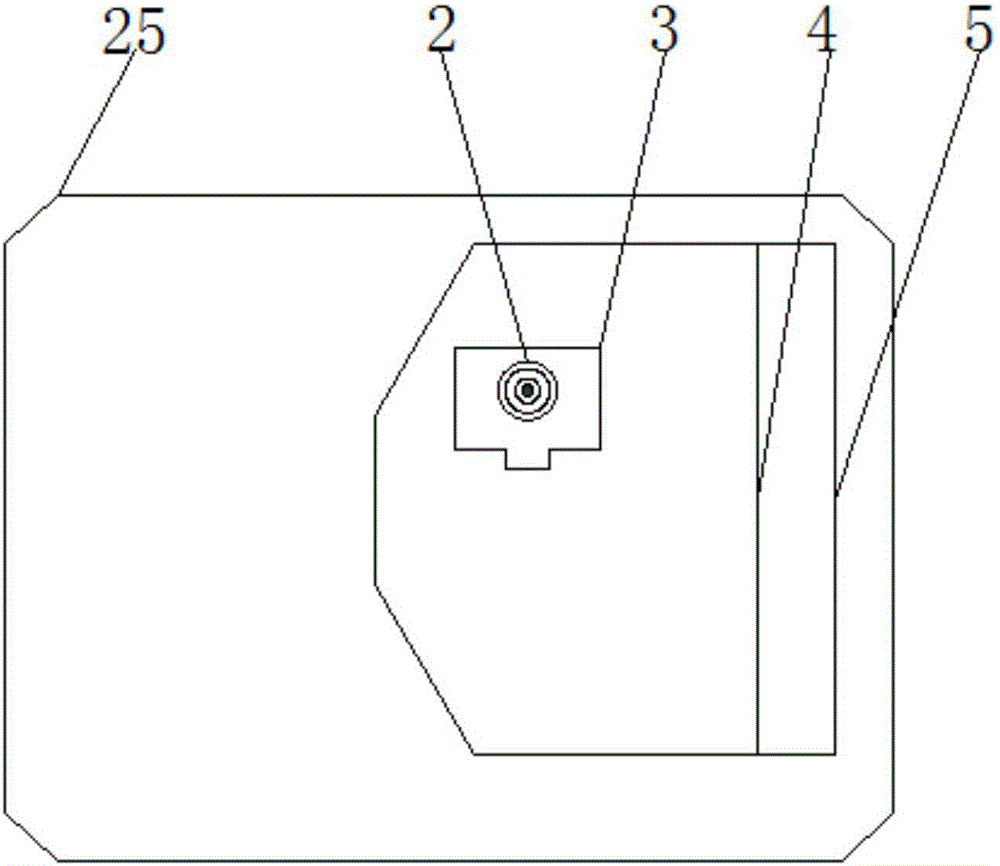

圖2為本實用新型的局部俯視圖。

圖中：1-第一電動機；2-高度調節桿；3-第一高度調節裝置；4-增高臺面；5-夾具柜臺面；6-旋轉軸；7-銜接銷；8-球頭保護筒；9-第一夾板；10-第二電動機；11-固定塊；12-球頭保護口；13-三向墊片調節裝置；14-第一固定板；15-活塞；16-支撐架；17-螺栓；18-手柄桿；19-第一雙向墊片調節裝置；20-第二雙向墊片調節裝置；21-夾具柜體；22-第二夾板；23-第二固定板；24-第二高度調節裝置；25-底座。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和圖2，本實用新型提供的一種實施例：一種焊接機器人輔助裝置，包括球頭保護筒8、第二電動機10、支撐架16、手柄桿18和第二高度調節裝置24；支撐架16與底座25通過螺栓17固定連接，底座25上固定有夾具柜體21，且夾具柜體21位于支撐架16的右側，支撐架16的頂端安裝有固定塊11和三向墊片調節裝置13，且固定塊11上設置有球頭保護口12，夾具柜體21的頂端設置安裝有夾具柜臺面5，且夾具柜臺面5上安裝有增高臺面4，增高臺面4上安裝有第一高度調節裝置3，且第一高度調節裝置3的頂端安裝有高度調節桿2，夾具柜體21的左側面頂端安裝有第一電動機1，第一電動機1與銜接銷7通過旋轉軸6連接，且銜接銷7與第一夾板9通過螺栓17固定連接，第二電動機10設置在第一電動機1的下方，且第二電動機10與第二夾板22通過旋轉軸6連接，夾具柜體21的左側面固定有第一雙向墊片調節裝置19、第二雙向墊片調節裝置20、第一固定板14和第二固定板23，所述第一固定板14上設置有活塞15，且活塞15穿過第一固定板14與第二固定板23連接，手柄桿18的一端連接有球頭保護筒8，且另一端穿過第一雙向墊片調節裝置19、第二雙向墊片調節裝置20、第一固定板14與活塞15連接，第二高度調節裝置24固定在底座25上，第二高度調節裝置24與第二固定板23固定連接，第二雙向墊片調節裝置20位于第一雙向墊片調節裝置19與第一固定板14之間，且第一雙向墊片調節裝置19在第一固定板14的上方，第一固定板14位于第二雙向墊片調節裝置20與第二固定板23之間，且第二雙向墊片調節裝置20在第二固定板23的上方。

工作原理：將一段待加工的手柄桿18通過球頭保護筒8穿過第一固定板14固定在第二固定板23上，將另一段待加工的手柄桿18固定在固定塊11上，啟動第一電動機1和第二電動機10，使得旋轉軸6轉動，從而帶動銜接銷7轉動，由于銜接銷7和旋轉軸6固定連接，且銜接銷7和夾板固定連接，所以帶動夾板上下旋轉，從而使得第一夾板9和第二夾板22更加緊固手柄桿18，為了防止在焊接時出現尺寸偏差，設置在增高臺面4上的第一高度調節裝置3和設置在底座25上的第二高度調節裝置24用來調節手柄桿18固定時的位置。以便精確進行焊接加工，多向墊片調節裝置的設置也是用來調整手柄桿18的位置，防止出現尺寸偏差和焊接變形。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
