本實用新型涉及數控機床領域，特別涉及一種多功能數控車銑復合機床。

背景技術：

目前，在數控機床加工工件時，為了達到在側面以及端面進行車削、銑削、鉆孔、攻牙、雕刻和曲面加工等目的，傳統的方法通常是先通過普通數控車加工后，再上加工中心或雕銑機、火花機、線割機等設備進行二次裝夾加工，一般需要多臺單獨的設備對工件進行加工，且每臺設備都需要人工裝夾，導致設備和人工成本高，而由于工件經過多臺設備的裝夾加工，從而給加工帶來不便，不僅導致生產效率低，同時也導致無法保證工件加工的精度。

技術實現要素：

本實用新型的目的在于提供一種生產成本低、效率高、加工精度高的多功能數控車銑復合機床。

為實現上述目的，本實用新型提出的多功能數控車銑復合機床，包括：

床身；

夾緊裝置，所述夾緊裝置設置在所述床身上，包括相對設置并用于夾緊工件的第一卡盤組件和第二卡盤組件，所述第一卡盤組件與第二卡盤組件位于同一軸心線上；

加工裝置，所述加工裝置包括刀架固定座，所述刀架固定座相對所述第一卡盤和第二卡盤的兩側面上分別設置有刀具組件。

優選地，還包括龍門架，所述龍門架包括設置于所述床身上并用于安裝所述加工裝置的橫梁，所述床身上設有與所述橫梁滑動連接的第一導軌，所述第一導軌與所述第一卡盤組件和第二卡盤組件的軸心線垂直。

優選地，所述橫梁面向所述夾緊裝置的側面上設置有與所述軸心線平行的第二導軌，所述第二導軌與所述加工裝置滑動連接。

優選地，所述龍門架還包括與所述第二導軌滑動連接的滑座，所述滑座上設有與所述第一導軌和第二導軌垂直的第三導軌，所述第三導軌與所述加工裝置的刀架固定座滑動連接。

優選地，所述刀架固定座包括分別位于所述滑座兩側的刀架固定板、以及一連接所述兩刀架固定板的連接板，所述滑座兩側上分別設置有第三導軌，所述兩刀架固定板對應的與所述兩第三導軌滑動連接，所述兩刀架固定板上分別設置有所述刀具組件。

優選地，所述刀具組件包括：

車刀組，所述車刀組包括若干個豎直方向間隔排列的車刀，所述車刀的刀頭方向朝向所述軸心線；

動力頭，所述動力頭包括電機、電機座、設置在所述電機座內由所述電機帶動的主動軸、以及分別設置在電機座相鄰兩側壁上兩排銑刀，所述銑刀與所述主動軸聯動，且其中一排銑刀的刀頭朝向所述軸心線，另一排銑刀與所述軸心線平行。

優選地，所述床身的頂部向下凹陷有避空槽，所述避空槽位于所述滑座的下方，且其底端連通至床身一側壁底部的出料口，所述出料口處設置有接料盒。

優選地，所述夾緊裝置還包括一連接座，所述第一卡盤組件和第二卡盤組件分別固定在所述連接座面向加工裝置的側面上，并分別位于該側面的兩端上。

優選地，所述連接座的該側面上設有與所述軸心線平行的第四導軌，所述第二卡盤組件與所述第四導軌滑動連接。

優選地，所述第一卡盤組件和第二卡盤組件均包括有固定座、設置在所述固定座內的轉動軸、以及與所述轉動軸轉動連接的卡盤；所述第二卡盤組件的固定座與所述第四導軌滑動連接。

本實用新型技術方案通過在床身上設置有兩個用于裝夾工件的卡盤組件，在加工裝置上對裝夾在兩個卡盤組件之間的工件進行分割切斷加工后，利用加工裝置的兩個刀具組件對分割后的兩個部分相鄰端部進行同時加工，相當于一次性完成對一個零件的首尾兩端加工，大大縮短了生產時間，生產效率高，而且本實用新型可實現銑床和車床的全部功能，因此減少了設備的 投入資金和人工，極大的減少了生產成本，加工精度還可達到車床精度。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖示出的結構獲得其他的附圖。

圖1為本實用新型多功能數控車銑復合機床的結構示意圖一；

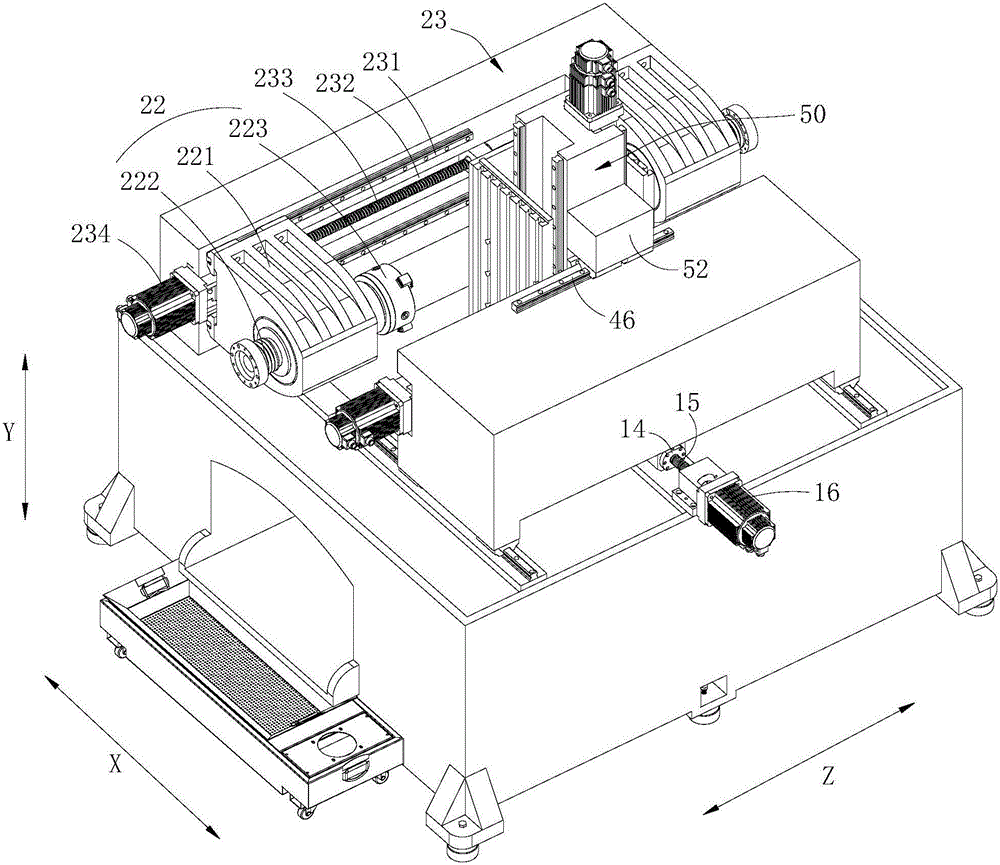

圖2為本實用新型多功能數控車銑復合機床另一方向的結構示意圖二；

圖3為圖1的俯視圖；

圖4為本實用新型動力頭的結構示意圖。

本實用新型目的的實現、功能特點及優點將結合實施例，參照附圖做進一步說明。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制，基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗 示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

本實用新型提出一種多功能數控車銑復合機床。

在本實用新型實施例中，如圖1和圖2所示，該多功能數控車銑復合機床包括床身10、以及設置在床身10上的夾緊裝置20和加工裝置。

為方便本實用新型的說明，設有X軸、Y軸和Z軸，且床身的左右兩端方向?yàn)樗鯴軸，床身的前后兩端方向?yàn)閆軸，床身的上下方向?yàn)閅軸，X軸、Y軸和Z軸相互兩兩垂直。

如圖1所示，夾緊裝置20設置在床身10上，包括相對設置并用于夾緊工件的第一卡盤組件21和第二卡盤組件22，且第一卡盤組件21與第二卡盤組件22位于同一軸心線上，該軸心線沿Z軸方向布置；加工裝置包括位于第一卡盤組件21和第二卡盤組件22之間的刀架固定座30，刀架固定座30相對所述第一卡盤21和第二卡盤22的兩側面(即在Z軸方向的兩側面)上分別設置有刀具組件。

本實施例中，第一卡盤組件21和第二卡盤組件22分別由驅動裝置驅動，一般情況下，第一卡盤組件21和第二卡盤組件22分別由驅動裝置驅動兩者進行同步轉動，當然也可以根據實際情況需要驅動兩者異步轉動或者其中一個卡盤組件轉動。

本實用新型技術方案通過采用兩個相對設置且獨立的卡盤組件，在對一個較長待加工工件進行分割成若干段零件、且每段零件都進行加工時，首先將工件的首端先安裝在第一卡盤組件21上，啟動程序，機床利用刀架固定座30相對第一卡盤組件21上的刀具組件對工件的首端和臨近首端的側壁部分進行車銑加工，完成后，松開第一卡盤組件21，移動工件使其首端裝夾在第二 卡盤組件22上，此時機床利用刀具組件對工件的側壁進行加工后，對工件進行分割切斷，然后利用刀架固定座30上的兩個刀具組件同時對工件分割后的相鄰兩端部進行車銑加工；如此，機床在對第一個分割零件的尾端和相鄰側壁進行加工時，同時對第二個分割零件的首端和相鄰側壁進行加工，相當于一次加工即可完成一個零件的完全加工，同時加工到零件的首尾兩端，形成批量的加工生產，提高了生產效率。

如圖1所示，本實用新型多功能數控車銑復合機床還包括龍門架40，龍門架40包括設置于床身10上并用于安裝加工裝置的橫梁41，床身10上設有與橫梁41滑動連接的第一導軌11，第一導軌11沿X軸方向設置，即第一導軌11與所述第一卡盤組件21和第二卡盤組件22的軸心線垂直，加工裝置通過橫梁41和第一導軌11的配合實現在X軸方向(即床身的前后方向)的移動。

具體的，如圖2所示，床身10頂面上平行設置有兩個沿X軸方向設置的第一導軌11，橫梁41兩端的底部向下凸伸形成支撐部，該支撐部的底端滑動連接在第一導軌11上，而橫梁41底部的中間設置有絲母14，該絲母14位于橫梁41的兩支撐部之間，床身10對應絲母14的位置設有與其配合的傳動絲桿15以及驅動該傳動絲桿15轉動的私服電機16，所述傳動絲桿15與第一導軌平行。

進一步地，橫梁41面向所述夾緊裝置20的側面上設置有與所述軸心線平行的第二導軌42，即第二導軌沿Z軸方向設置，且第二導軌42與加工裝置滑動連接，從而實現加工裝置在Z軸方向(即床身的左右方向)的移動。

具體的，橫梁41的該側面中部設置有沿Z軸方向延伸的第一凹槽43，驅動加工裝置在Z軸方向移動的私服電機45設置在該第一凹槽43的一端上，與該私服電機45傳動連接的傳動絲桿44以及與該傳動絲桿44配合的絲母均設置在該第一凹槽43內，橫梁41于該側面位于第一凹槽43的上下方分別設置相互平行的第二導軌42。

更進一步地，如圖1所示，龍門架40還包括與第二導軌滑動連接的滑座50，該滑座50與位于第一凹槽43內的絲母固定連接，通過該第一凹槽43一端上的私服電機45驅動傳動絲桿44轉動，從而實現滑座50在Z軸方向的移動。而滑座50上設有與第一導軌11和第二導軌42垂直的第三導軌51，第三 導軌51沿Y軸方向設置，且第三導軌51與加工裝置的刀架固定座30滑動連接，從而實現加工裝置在Y軸方向(即床身的上下方向)的移動。刀架固定座30與滑座50之間也是通過轉動絲桿和絲母的配合來實現移動的，因此，本實施例中的加工裝置是通過刀架固定板30來實現Y軸方向的移動，通過滑座50來實現Z軸方向的移動，通過橫梁41來實現X軸方向的移動。

如圖2所示，為加強滑座50與橫梁41之間的連接強度，在橫梁41的頂部接近滑座50的一端上設置有與第二導軌42平行的一條輔助導軌46，所述滑座50對應所述橫梁41頂部的位置固定有一加強塊52，所述加強塊52與所述輔助導軌46滑動連接。

其中，繼續參照?qǐng)D3所示，刀架固定座30包括分別位于滑座50左右兩側(即Z軸方向的兩側)的刀架固定板31、以及一連接所述兩刀架固定板31的連接板32，所述滑座50兩側上分別設置有第三導軌51，所述兩刀架固定板31對應的與所述兩第三導軌51滑動連接，所述兩刀架固定板31上分別設置有所述刀具組件。

具體的，如圖3所示，每個刀架固定板31的外壁上沿X軸方向間隔排列的設置有多個用于裝夾刀具組件的T型槽311，每個T型槽311沿Y軸方向設置；當然，根據實際情況需要，多個T型槽311也可以沿Y軸方向間隔排列，每個T型槽311沿X軸方向設置，此時，可在T型槽311內直接的裝夾車刀并進行固定。

在本實施例中，床身10的頂部向下凹陷有避空槽12，避空槽12位于所述滑座50的下方，用于加大滑座50上的刀架固定座30在Y軸方向的行程，且避空槽12的底端連通至床身一側壁底部的出料口13，所述出料口13處設置有接料盒60。具體的，該避空槽12在Z軸方向位于兩第一導軌11之間，在X軸方向位于夾緊裝置20與橫梁40之間，且?jiàn)A緊裝置20的第一卡盤組件21和第二卡盤組件22所裝夾的工件位于該避空槽12的上方，如此，滑座50上的加工裝置在對工件進行加工時，其切削的廢料正好掉入到避空槽12內，并經過所述出料口13滑出，掉落到接料盒60內，方便廢料的清理。

作為本實用新型的較佳實施例，如圖4所示，所述刀具組件包括車刀組(未圖示)和動力頭70，所述車刀組包括若干個豎直方向間隔排列的車刀，所述車刀的刀頭方向朝向第一卡盤組件21和第二卡盤組件22之間的軸心線； 所述動力頭包括電機(未圖示)、電機座71、設置在電機座71內由電機帶動的主動軸、以及分別設置在電機座71相鄰兩側壁上兩排銑刀72，每排銑刀72的四個銑刀72沿上下方向(即Y軸方向)排布，且銑刀72與主動軸聯動，其中一排銑刀72的刀頭朝向所述軸心線，另一排銑刀72與所述軸心線平行。

如此，在刀架固定座30的兩刀架固定板31上分別裝夾有上述的刀具組件后，在左側刀架固定板31上的動力頭70上的其中一排銑刀72的刀頭是指向第一卡盤組件21，用以對裝夾在第一卡盤組件21上的工件的端部進行銑削加工；而右側刀架固定板31上的動力頭70上的其中一排銑刀72的刀頭是指向第二卡盤組件22，用于對裝夾在第二卡盤組件22上的工件的端部進行銑削加工。

作為本實用新型的另一較佳實施例，如圖1和圖2所示，所述夾緊裝置20還包括一連接座23，所述第一卡盤組件21和第二卡盤組件22分別固定在所述連接座23面向加工裝置的側面上，并分別位于該側面的兩端上。連接座23的長度沿Z軸方向延伸至接近床身的左右兩端，第一卡盤組件21和第二卡盤組件22通過安裝在該連接座23上可穩定的實現兩者在同一軸心線上。

進一步地，連接座23的該側面上設有與軸心線平行的第四導軌231，即第四導軌231沿Z軸方向延伸，第二卡盤組件22滑動連接在第四導軌231上，第二卡盤組件22與連接座23之間也設置有傳動絲桿232與絲母配合的驅動結構，實現第二卡盤組件22在Z軸方向的移動，達到調節第一卡盤組件21和第二卡盤組件22之間間距的目的，從而可根據所述零件的長度來調節第一卡盤組件21和第二卡盤組件22的間距，同時更加方便了加工裝置對第一卡盤組件21和第二卡盤組件22上分別裝夾的工件進行同時加工。

其中，所述第一卡盤組件21包括有固定座211、設置在所述固定座211內的轉動軸212、以及與所述轉動軸212轉動連接的卡盤213；第二卡盤組件22包括有固定座221、設置在所述固定座221內的轉動軸222、以及與所述轉動軸222轉動連接的卡盤223；第二卡盤組件22的固定座221與所述第四導軌231滑動連接。

具體的，連接座23的該側面上設置有用于容納傳動絲桿233和絲母的第二凹槽232，該第二凹槽232內的絲母固定在第二卡盤組件22的固定座221上，利用第二凹槽232端部上的私服電機234帶動第二卡盤組件22在Z軸方 向移動。

以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是在本實用新型的實用新型構思下，利用本實用新型說明書及附圖內容所作的等效結構變換，或直接/間接運用在其他相關的技術領域均包括在本實用新型的專利保護范圍內。
