本實用新型涉及一種焊接夾具，具體是涉及一種汽車轉向柱激光自動化焊接夾具。

背景技術：

轉向柱是汽車轉向系統連接方向盤和轉向器的元件，轉向柱管子外焊接有沖壓件，該沖壓件與轉向柱管子焊接的結構為：沖壓件具有若干沖壓小腳，轉向柱管子上具有對應沖壓小腳的插口，沖壓件的沖壓小腳插入轉向柱管子后焊接在一起。汽車轉向柱傳統焊接方式為MAG焊接；但隨著汽車制造業的發展，客戶對轉向柱焊接件的要求越來越高。傳統焊接的焊接變形大、焊縫大、焊接速度慢等缺點逐漸暴漏出來。而激光焊接具有焊接速度快，焊接變形小，可以采用材料自身熔化，焊縫可控制在1mm以內等技術優勢，但是，激光焊接對夾具設計要求很高，對轉向柱管子與沖壓件的配合精度要求很高，夾具結構設計的是否合理直接影響產品品質。同時焊接速度快，要求夾具自動化程度高。為此，需要開發設計一種適用于激光焊接的自動化焊接夾具，以達到高品質、高效率的激光要求。

技術實現要素：

為了解決上述技術問題，本實用新型提出一種汽車轉向柱激光自動化焊接夾具，具有防錯功能，可以確保漏裝零件，可自動化完成轉向柱管子與沖壓件的對接壓緊，保證零件組裝精度，滿足高品質、高效率的激光焊接要求，提高勞動生產率，降低生產成本，減輕勞動強度，保證安全生產。

本實用新型的技術方案是這樣實現的：

一種汽車轉向柱激光自動化焊接夾具，包括安裝底座、設于所述安裝底座上的管子定位機構和沖壓件夾緊推送機構，所述管子定位機構包括管子支撐座、管子壓緊頭、止轉裝置和下壓驅動機構，所述下壓驅動機構驅動所述管子壓緊頭上下運動，將轉向柱管子夾緊定位于所述管子壓緊頭與所述管子支撐座之間，所述止轉裝置包括設于所述管子支撐座一側的止轉塊，所述止轉塊朝向轉向柱管子的一側具有卡槽，所述卡槽卡住轉向柱管子上的凸點；所述沖壓件夾緊推送機構包括沖壓件固定塊、上下夾爪機構和推送機構，所述沖壓件定位置于所述沖壓件固定塊上，所述上下夾爪機構能夠?qū)_壓件上下兩端壓緊到所述沖壓件固定塊上，所述推送機構能夠推送所述沖壓件固定塊至指定位置，使沖壓件貼緊所述轉向柱管子一側。

進一步的，所述下壓驅動機構包括安裝于所述安裝底座上的安裝支座、安裝于所述安裝支座上的安裝支架A、豎向設于所述安裝支架A一側的兩導軌A、與所述導軌A滑動配合的滑座A和驅動所述滑座A上下運動的下壓氣缸，所述管子壓緊頭固接于所述滑座A上。

進一步的，所述安裝支架A包括用于固接所述安裝支座的底板A和用于安裝所述導軌A的豎板A，所述豎板A上端具有條形槽口，所述下壓氣缸固設于所述安裝支座上，且位于所述豎板A背向所述導軌A的一側，所述下壓氣缸的動力輸出軸固接一穿過所述條形槽口的連接塊A，所述連接塊A與所述滑座A固定連接。

進一步的，所述滑座A與所述安裝支座之間通過相互配合的兩限位塊進行剛性限位。

進一步的，所述管子壓緊頭包括氣缸座、外脹氣缸和外脹機構，所述外脹機構包括套管、驅動桿和若干夾塊，若干所述夾塊圍成一套筒，相鄰?qiáng)A塊之間具有間隙，所述套管一端固設于所述氣缸座上，所述套管另一端定位鎖住若干所述夾塊一端，所述驅動桿穿設于所述套管和所述套筒內，所述外脹氣缸固設于所述氣缸座上，所述外脹氣缸的動力輸出軸沿所述套筒的軸向驅動所述驅動桿，所述驅動桿可使若干夾塊向外膨脹，消除所述套筒與轉向柱管子之間的間隙。

進一步的，所述止轉裝置還包括固設于所述安裝底座上的調整塊，所述止轉塊通過螺栓可拆卸固接于所述調整塊一側，所述調整塊與所述止轉塊之間的距離可調節，所述止轉塊上設有用于探測轉向柱管子的光電傳感器A。

進一步的，所述推送機構包括安裝支架B、設于所述安裝支架B一側的兩導軌B、滑設于兩個所述導軌B上的滑座和推送氣缸，所述推送氣缸通過連接件固設于所述安裝支架B該側，所述推送氣缸的動力輸出軸固接于所述滑座B一側，所述沖壓件固定塊安裝于所述滑座B相對的另一側，所述安裝支架B該側還設有止擋所述滑座B推進的止擋塊。

進一步的，所述上下夾爪機構包括上夾爪機構和下夾爪機構，所述上夾爪機構及所述下夾爪機構均包括夾爪、樞接塊和夾爪氣缸，所述樞接塊固接于所述滑座B上，所述夾爪氣缸安裝于所述樞接塊上，所述夾爪中部樞接于所述樞接塊上，所述夾爪氣缸的動力輸出軸與所述夾爪的末端樞接。

進一步的，所述沖壓件固定塊朝向沖壓件的一側間隔設有至少兩個定位銷和至少兩個定位面塊，所述定位面塊通過螺栓可拆卸固定于所述沖壓件固定塊上，沖壓件能夠套設于兩個定位銷上并與兩個定位面塊貼緊，所述定位面塊與所述沖壓件固定塊之間的距離可調節。

進一步的，所述沖壓件固定塊上設有用于探測沖壓件的光電傳感器B。

本實用新型的有益效果是：本實用新型提供一種汽車轉向柱激光自動化焊接夾具，通過將轉向柱管子套置于管子支撐座上，并通過下壓驅動機構驅動管子壓緊頭向下運動，可將轉向柱管子夾緊定位于管子壓緊頭與管子支撐座之間；通過止轉裝置的止轉塊朝向轉向柱管子的一側設置的卡槽，可以卡住轉向柱管子上的凸點，防止轉向柱管子周向轉動，從而實現了轉向柱管子的定位。將沖壓件定位置于沖壓件固定塊上，并通過上下夾爪機構將沖壓件上下兩端壓緊到?jīng)_壓件固定塊上，通過推送機構推送沖壓件固定塊至指定位置，使沖壓件貼緊到轉向柱管子一側，自動化完成轉向柱管子與沖壓件的對接壓緊，保證零件組裝精度，滿足高品質、高效率的激光焊接要求，該焊接夾具自動化程度高，可提高勞動生產率，降低生產成本，減輕勞動強度，保證安全生產。

附圖說明

圖1為本實用新型汽車轉向柱激光自動化焊接夾具立體結構示意圖；

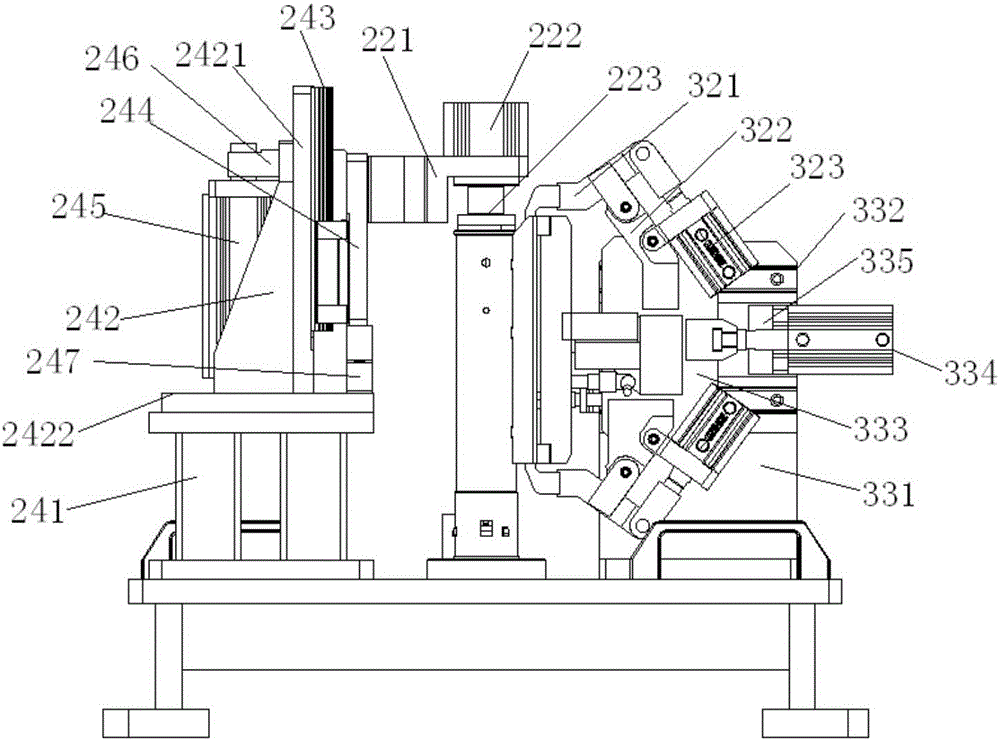

圖2為本實用新型汽車轉向柱激光自動化焊接夾具側視圖；

圖3為本實用新型汽車轉向柱激光自動化焊接夾具俯視圖；

圖4為本實用新型汽車轉向柱激光自動化焊接夾具中去除轉向柱管子后的立體結構示意圖；

圖5為本實用新型中外脹機構示意圖；

圖6為本實用新型中沖壓件固定塊結構示意圖；

結合附圖，作以下說明：

1-安裝底座，2-管子定位機構，21-管子支撐座，22-管子壓緊頭，221-氣缸座，222-外脹氣缸，223-外脹機構，2231-套管，2232-驅動桿，2233-夾塊，23-止轉裝置，231-止轉塊，2311-卡槽，232-調整塊，233-光電傳感器A，24-下壓驅動機構，241-安裝支座，242-安裝支架A，2421-底板A，2422-豎板A，2423-條形槽口，243-導軌A，244-滑座A，245-下壓氣缸，246-連接塊A，247-限位塊，3-沖壓件夾緊推送機構，31-沖壓件固定塊，311-定位銷，312-定位面塊，313-光電傳感器B，32-上下夾爪機構，321-夾爪，322-樞接塊，323-夾爪氣缸，33-推送機構，331-安裝支架B，332-導軌B，333-滑座B，334-推送氣缸，335-連接件，336-止擋塊，4-轉向柱管子，41-凸點，5-沖壓件。

具體實施方式

為了能夠更清楚地理解本實用新型的技術內容，特舉以下實施例詳細說明，其目的僅在于更好理解本實用新型的內容而非限制本實用新型的保護范圍。

如圖1、圖2、圖3和圖4所示，一種汽車轉向柱激光自動化焊接夾具，包括安裝底座1、設于所述安裝底座上的管子定位機構2和沖壓件夾緊推送機構3，所述管子定位機構包括管子支撐座21、管子壓緊頭22、止轉裝置23和下壓驅動機構24，所述下壓驅動機構驅動所述管子壓緊頭上下運動，將轉向柱管子4夾緊定位于所述管子壓緊頭與所述管子支撐座之間，所述止轉裝置包括設于所述管子支撐座一側的止轉塊231，所述止轉塊朝向轉向柱管子的一側具有卡槽2311，所述卡槽卡住轉向柱管子上的凸點41；所述沖壓件夾緊推送機構包括沖壓件固定塊31、上下夾爪機構32和推送機構33，所述沖壓件定位置于所述沖壓件固定塊上，所述上下夾爪機構能夠?qū)_壓件5上下兩端壓緊到所述沖壓件固定塊上，所述推送機構能夠推送所述沖壓件固定塊至指定位置，使沖壓件貼緊所述轉向柱管子一側。這樣，將轉向柱管子套置于管子支撐座上，并通過下壓驅動機構驅動管子壓緊頭向下運動，可將轉向柱管子夾緊定位于管子壓緊頭與管子支撐座之間；通過止轉裝置的止轉塊朝向轉向柱管子的一側設置的卡槽，可以卡住轉向柱管子上的凸點，防止轉向柱管子周向轉動，從而實現了轉向柱管子的定位。將沖壓件定位置于沖壓件固定塊上，并通過上下夾爪機構將沖壓件上下兩端壓緊到?jīng)_壓件固定塊上，通過推送機構推送沖壓件固定塊至指定位置，使沖壓件貼緊到轉向柱管子一側，自動化完成轉向柱管子與沖壓件的對接壓緊，保證零件組裝精度，滿足高品質、高效率的激光焊接要求，該焊接夾具自動化程度高，可提高勞動生產率，降低生產成本，減輕勞動強度，保證安全生產。

優選的，所述下壓驅動機構包括安裝于所述安裝底座上的安裝支座241、安裝于所述安裝支座上的安裝支架A242、豎向設于所述安裝支架A一側的兩導軌A243、與所述導軌A滑動配合的滑座A244和驅動所述滑座A上下運動的下壓氣缸245，所述管子壓緊頭固接于所述滑座A上。這樣，通過下壓氣缸驅動滑座A沿導軌A上下移動，可以實現固接于滑座A上的管子壓緊頭上下移動，從而使管子壓緊頭插入到轉向柱管子的上端，并與轉向柱管子下端的管子支撐座配合夾緊轉向柱管子。具體實施時，可采用滾珠式導軌，滑座通過滑塊滑設于導軌上，保證精度和滑動順暢。

優選的，所述安裝支架A包括用于固接所述安裝支座的底板A2421和用于安裝所述導軌A的豎板A2422，所述豎板A上端具有條形槽口2423，所述下壓氣缸固設于所述安裝支座上，且位于所述豎板A背向所述導軌A的一側，所述下壓氣缸的動力輸出軸固接一穿過所述條形槽口的連接塊A246，所述連接塊A與所述滑座A固定連接。這樣，安裝支架A設置的底板A便于與安裝支座的固定連接，豎板A上端的條形槽口為連接下壓氣缸動力輸出軸和滑座A的連接塊A提供讓位，以達到優化結構的目的。

優選的，所述滑座A與所述安裝支座之間通過相互配合的兩限位塊247進行剛性限位。這樣，通過剛性限位，保證移動部分到位精度。

優選的，所述管子壓緊頭包括氣缸座221、外脹氣缸222和外脹機構223，所述外脹機構包括套管2231、驅動桿2232和若干夾塊2233，若干所述夾塊圍成一套筒，相鄰?qiáng)A塊之間具有間隙，所述套管一端固設于所述氣缸座上，所述套管另一端定位鎖住若干所述夾塊一端，所述驅動桿穿設于所述套管和所述套筒內，所述外脹氣缸固設于所述氣缸座上，所述外脹氣缸的動力輸出軸沿所述套筒的軸向驅動所述驅動桿，所述驅動桿可使若干夾塊向外膨脹，消除所述套筒與轉向柱管子之間的間隙。這樣，在與管子支撐座配合夾緊轉向柱管子時，將若干夾塊組成的套筒插入轉向柱管子上端并壓緊，然后通過外脹氣缸帶動驅動桿上下運動，使若干夾塊向外膨脹，可消除定位間隙。具體實施時，參見圖5，套管兩端具有安裝盤，一端的安裝盤與氣缸座固定連接，套筒一端收縮并形成環槽，環槽位于套管另一端的安裝盤的一側，環槽內增加鎖緊件，將套筒定位于該端的安裝盤上。

優選的，參見圖6，所述止轉裝置還包括固設于所述安裝底座上的調整塊232，所述止轉塊通過螺栓可拆卸固接于所述調整塊一側，所述調整塊與所述止轉塊之間的距離可調節，所述止轉塊上設有用于探測轉向柱管子的光電傳感器A233。這樣，通過調整止轉塊與調整塊之間的距離，比如增加墊片，可以方便尺寸調整。在止轉塊上設置光電傳感器A，可以檢測是否漏裝零件，提高防錯性能。

優選的，所述推送機構包括安裝支架B331、橫向設于所述安裝支架B一側的兩導軌B332、滑設于兩個所述導軌B上的滑座B333和推送氣缸334，所述推送氣缸通過連接件335固設于所述安裝支架B該側，所述推送氣缸的動力輸出軸固接于所述滑座B一側，所述沖壓件固定塊安裝于所述滑座B相對的另一側，所述安裝支架B該側還設有止擋所述滑座B推進的止擋塊336。這樣，通過推送氣缸驅動滑座B沿橫向滑動，可帶動滑座B上安裝的沖壓件固定塊及上下夾爪機構前后移動，使沖壓件貼緊轉向柱管子一側。通過止擋塊與滑座B的配合，可以將沖壓件推送到指定位置，避免過于壓緊。較佳的，止擋塊與滑座B之間通過限位塊進行剛性限位，保證到位精度。

優選的，所述上下夾爪機構包括上夾爪機構和下夾爪機構，所述上夾爪機構及所述下夾爪機構均包括夾爪321、樞接塊322和夾爪氣缸323，所述樞接塊固接于所述滑座B上，所述夾爪氣缸安裝于所述樞接塊上，所述夾爪中部樞接于所述樞接塊上，所述夾爪氣缸的動力輸出軸與所述夾爪的末端樞接。這樣，通過夾爪氣缸驅動夾爪可實現上下夾爪機構開合的功能，從而將將沖壓件上下兩端壓緊到?jīng)_壓件固定塊上。

優選的，所述沖壓件固定塊朝向沖壓件的一側間隔設有至少兩個定位銷311和至少兩個定位面塊312，所述定位面塊通過螺栓可拆卸固定于所述沖壓件固定塊上，沖壓件能夠套設于兩個定位銷上并與兩個定位面塊貼緊，所述定位面塊與所述沖壓件固定塊之間的距離可調節。這樣，沖壓件固定塊采用兩個定位銷的定位模式及定位面可調機構，可以調整不同沖壓件的壓緊程度。較佳的，所述沖壓件固定塊上設有用于探測沖壓件的光電傳感器B313，可以檢測是否漏裝零件。

本實用新型汽車轉向柱激光自動化焊接夾具的動作過程如下：

首先，將轉向柱管子放入管子支撐座上，將沖壓件放入沖壓件固定塊上，然后，按動機器按鈕，管子定位機構及沖壓件夾緊推送機構的個氣缸動作，自動夾緊轉向柱管子及沖壓件，并將沖壓件推送壓緊到轉向柱管子一側，自動化完成轉向柱管子與沖壓件的對接壓緊，保證零件組裝精度，滿足高品質、高效率的激光焊接要求，因此，本實用新型激光焊接中應用自動化焊接夾具，具有以下優點：1)保證各個沖壓零件之前組裝精度；

2)保證焊接產品質量；3)焊接夾具設計防錯機構，可以確保漏裝零件；4)提高勞動生產率，降低生產成本；5)減輕勞動強度，保證安全生產。

以上實施例是參照附圖，對本實用新型的優選實施例進行詳細說明。本領域的技術人員通過對上述實施例進行各種形式上的修改或變更，但不背離本實用新型的實質的情況下，都落在本實用新型的保護范圍之內。
