本實用新型涉及印花機圓網燜頭的裝夾設備技術領域，尤其涉及一種用于在裝燜頭機和印花機上用于圓網燜頭固定的卡盤。

背景技術：

圓網兩端裝上燜頭后，才能在印花機上使用，燜頭與圓網的安裝精度直接影響印花質量。一般的燜頭裝配工藝是，用卡盤夾持住燜頭端部的凸耳，在燜頭上涂膠，將其推入圓網中，然后對燜頭進行加熱并轉動，確保粘膠與燜頭和圓網均勻粘接。燜頭端部的凸耳分布有多個卡齒101(如圖5或6所示)，卡盤的活動卡爪夾持在這些卡齒的外周面上，卡齒的數量一般是3或4個，相應的卡盤也分為三爪卡盤或四爪卡盤。

近年來，隨著印花機的改進，燜頭的規格越來越多，除了3卡齒和四卡齒燜頭外，還出現了六卡齒和八卡齒燜頭，用三爪卡盤夾持四卡齒燜頭或者用四爪卡盤夾持三卡齒燜頭，都存在夾持力不均的問題(如圖5或6所示)，尤其是裝燜頭時需對燜頭進行加熱，若夾持力不均會使燜頭因熱脹冷縮而變形，失去安裝精度，因此，如果有三卡齒燜頭和四卡齒燜頭兩種型號的圓網，使用廠家就需要購買一臺具有三爪卡盤的裝燜頭機和另外一臺具有四爪卡盤的裝燜頭機，造成重復投資和資源浪費。再者，圓網的直徑也越來越大，用原來的三爪卡盤或四爪卡盤夾持燜頭，就會使兩個活動卡爪之間的距離變長，夾持固定時，變形幾率增加，加熱后誤差更大。同時，隨著燜頭表面圓周尺寸的增大，裝夾燜頭在人工操作時產生裝夾不到位，也是導致裝燜頭精度喪失的原因之一。

另外，在印花機上固定網筒時，網頭座與燜頭通過卡齒卡接，網頭座不能根據燜頭的規格進行方便調整。

技術實現要素：

針對現有技術的以上缺陷，本實用新型提供一種圓網燜頭固定卡盤，該卡盤不僅夾持力均勻，而且兼顧通用性，一種卡盤可適合多種卡齒規格的燜頭，減少使用廠家的設備投資。

為解決上述技術問題，本實用新型的技術方案是：一種圓網燜頭固定卡盤，包括：卡盤體，所述卡盤體開設有卡爪槽，所述卡盤體安裝有驅動機構；活動卡爪，所述活動卡爪與所述驅動機構通過平面螺紋連接并設置于所述卡爪槽中；所述卡爪槽是3n個或4n個，n為大于2或等于2的自然數。

其中，所述卡爪槽的數量是3和4的公倍數。

其中，所述卡爪槽的數量是6個、8個、12個或16個。

其中，所述活動卡爪具有頂靠端面和夾持周面，所述夾持周面是斜面，所述斜面與所述頂靠端面相交成銳角；或者所述活動卡爪具有夾持周面，所述夾持周面包括兩個V形分布的斜面。

其中，所述活動卡爪有多個，在這些活動卡爪中，至少有一個活動卡爪設置有定位銷，所述定位銷與圓網燜頭的定位槽相適配。

其中，所述定位銷凸出于所述活動卡爪的夾持周面。

采用了上述技術方案后，本實用新型的有益效果是：

1)夾持力均勻，通用性好，通過調整活動卡爪的數量和分布，一種卡盤可夾持多種規格的燜頭，例如12卡爪槽的卡盤，可安裝3個活動卡爪，以適應三卡齒燜頭；也可以安裝4個活動卡爪，以適應四卡齒燜頭；可以安裝6個活動卡爪，以適應六卡齒燜頭；也可以8個活動卡爪，以適應八卡齒燜頭；還可以安裝12個活動卡爪，以適應十二卡齒燜頭；因而大大降低了使用廠家的設備投資。

2)利用斜面原理，施加夾持力時，燜頭會自動靠向各個活動卡爪的頂靠端面，或者自動在V形的夾持周面之間對正，不容易在裝夾時傾斜，從而提高裝夾精度。

3)由于至少有一個活動卡爪設置有定位銷，該定位銷與圓網燜頭的定位槽相適配，該定位槽是圓網在印花機上的輔助定位基準，通過設置該定位銷，使得燜頭在裝配之初就有了一個與印花機相對應的定位基準，更有利提高燜頭裝配的一致性。

附圖說明

圖1是圓網燜頭固定卡盤實施例1的縱向剖視圖；

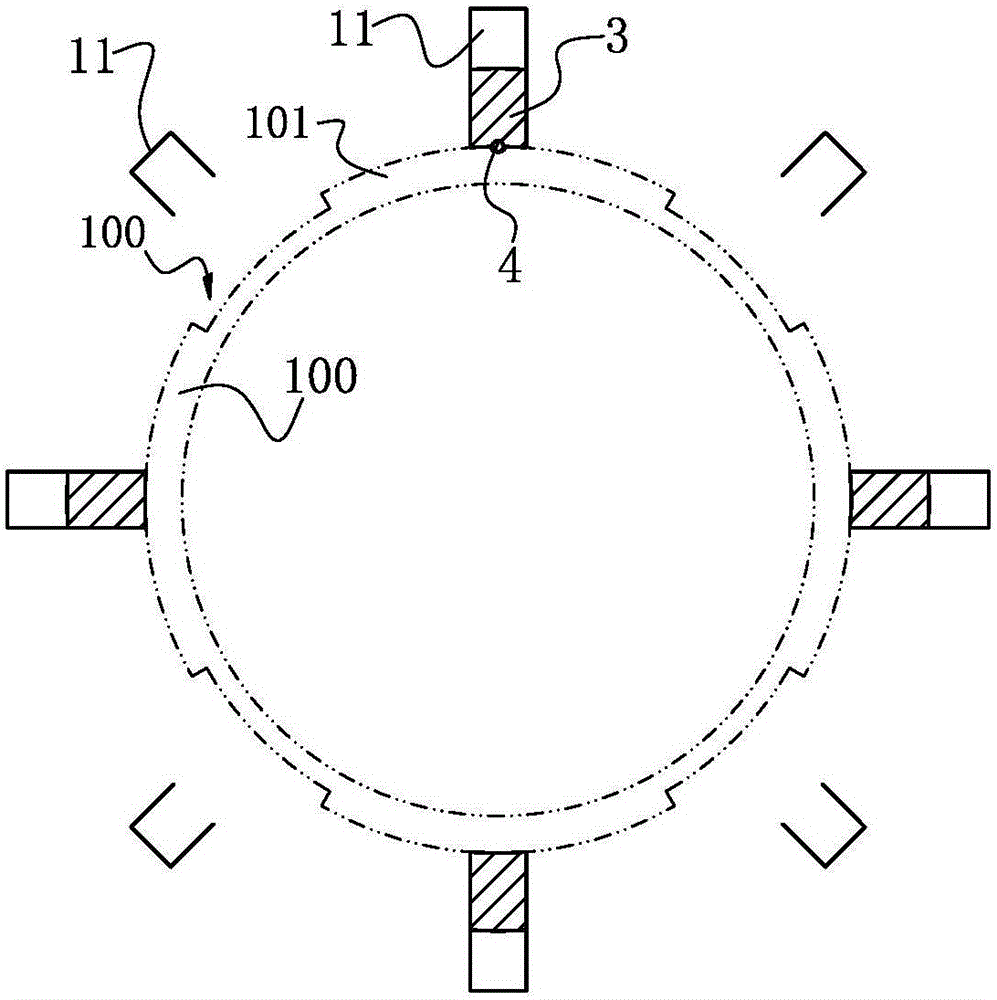

圖2是圖1所示實施例1的裝夾原理圖；

圖3是圓網燜頭固定卡盤實施例2裝夾四卡齒燜頭的原理圖；

圖4是圓網燜頭固定卡盤實施例2裝夾三卡齒燜頭的原理圖；

圖5是一種公知的四爪卡盤裝夾三卡齒燜頭的示意圖；

圖6是一種公知的三爪卡盤裝夾裝夾四卡齒燜頭的示意圖；

圖中：1-卡盤體，11-卡爪槽，2-驅動機構，3-活動卡爪，31-頂靠端面，32-夾持周面，4-定位銷，100-燜頭，101-卡齒。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明。

實施例1

如圖1和圖2共同所示，一種圓網燜頭固定卡盤，卡盤體1開設有卡爪槽11，卡盤體1安裝有驅動機構2，活動卡爪3與驅動機構2通過平面螺紋連接并設置于卡爪槽11中，轉動驅動機構2，可帶動所有活動卡爪3一起運動，該種結構具有自動定心功能。

圖中示出了8個卡爪槽11,4個活動卡爪3均布于卡盤體1，每一個活動卡爪3均正對燜頭100的卡齒101，使夾持力均勻。如果是8卡齒的燜頭，該卡盤可安裝8個活動卡爪3，同樣可以做到夾持力均勻。

活動卡爪3具有頂靠端面31和夾持周面32，夾持周面32是斜面，該斜面與頂靠端面31相交成銳角。施加夾持力時，燜頭會自動靠向各個活動卡爪3的頂靠端面31，不容易在裝夾時傾斜，從而提高裝夾精度。出于同樣的目的，夾持周面32也可以采用兩個V形周面結構，V形周面是兩個對稱設置成V形的斜面，同樣是利用斜面原理，施加夾持力時，燜頭會自動在V形周面之間自動對正。

活動卡爪3也可以階梯形的，以適應不同直徑的燜頭，關于這一點，是本領域的普通技術人員所熟知的，在此不做贅述。

在這些活動卡爪3中，至少有一個活動卡爪設置有定位銷4，定位銷4與燜頭100的定位槽相適配，為了提高適應性，定位銷4凸出于活動卡爪3的夾持周面。燜頭100上的定位槽是圓網在印花機上的輔助定位基準，活動卡爪3設置該定位銷4，使得燜頭100在裝配時也有了一個與印花機相對應的定位基準，更有利提高燜頭裝配的一致性。

實施例2

如圖3和圖4所示，實施例2與實施例1基本相同，其不同之處在于，該卡盤具有12個卡爪槽11，圖3中安裝了4個活動卡爪3，以裝夾四卡齒燜頭100。圖4是裝夾三卡齒燜頭100的情況，其均布了3個活動卡爪3。

本實用新型不限于上述實施例，尤其是卡盤體1的卡爪槽11，其數量可設置為3n個或4n個(n為大于2或等于2的自然數)，最好是3和4的公倍數，更優選的數值是6、8、12或16個，以最大限度的提高卡盤的通用性。本實用新型的構思并不是數量的簡單增減，其在保證夾持力均勻的情況下，從提高卡盤的通用性入手，做到了一個卡盤可以適應不同卡齒規格的燜頭，從而為使用廠家節省了設備投資，既可以應用于裝燜頭機上的燜頭裝夾也可以應用于印花機上的網筒固定。
