本實用新型涉及一種零部件加工技術領域，具體涉及一種用于批量加工柱塞泵旋塞閥的銑扁夾具。

背景技術：

柱塞泵是液壓系統的一個重要裝置，它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油，柱塞在缸體中要往復運動，因此，它的運動量很大，因此，柱塞泵特別是用于頁巖氣開發的柱塞泵，因工作強度較高，泵內外會有較大的壓差，為防止泵體內的液體外漏，就要求泵體上的各個零部件的強度要高，與泵本體的配合度要好，旋塞閥作為柱塞泵上的重要配件，同樣要求其強度和配合度；目前市場上現有的加工柱塞泵旋塞閥的方法是直接把工件豎著放在加工中心上，找正零件的中心，然后夾緊定位銑刀高度后銑削，此種加工方法速度慢，因為每個零件找正中心壓緊后才能加工，效率低，不適合批量的生產，此外，本方法容易出現中心定位不準的現象，影響產品的加工質量。

技術實現要素：

發明目的： 本實用新型目的在于針對現有技術的不足，提供一種加工精度高、定位準確的的用于批量加工柱塞泵旋塞閥的銑扁夾具。

技術方案： 本實用新型所述的一種用于批量加工柱塞泵旋塞閥的銑扁夾具，包括端面定位塊、側面定位塊、定位浮動球和浮動球定位壓板；所述的端面定位塊固定于加工中心工作臺上，所述側面定位塊設于端面定位塊的上表面；所述的定位浮動球通過定位銷軸與所述浮動球定位壓板連接；所述浮動球定位壓板的一端直接與側面定位塊連接，另一端通過緊固件與所述側面定位塊連接；待加工零件由端面定位塊、側面定位塊定正心，并通過浮動球以及浮動球定位壓板壓緊。

進一步地，為提高定位效果，防止待加工零件在交工過程中發生位置偏移，所述的側面定位塊為設有V形定位槽口的定位塊，待加工零件的底端緊挨端面定位塊，側面緊挨V形定位槽口，所述浮動球的球面卡入待加工零件側面的圓孔內，并由浮動球定位壓板壓緊，固定待加工零件位置。

進一步地，為便于固定待加工零件，所述V形定位槽口的頂部設有矩形凹口，所述矩形凹口中軸線穿過所述定位浮動球的球心。

進一步地，所述端面定位塊的上平面和側面定位塊的側面通過螺釘連接。

進一步地，所述浮動球定位壓板的一端通過鉸鏈銷與所述側面定位塊連接；另一端通過緊固件與所述側面定位塊連接；所述緊固件為鎖緊螺栓，所述鎖緊螺栓的一端通過鉸鏈銷與所述側面定位塊連接；另一端通過螺母鎖死在浮動球定位壓板外側，且所述的螺母與浮動球定位壓板外側之間設有U形墊片。

有益效果： （1）本實用新型工具通過端面定位塊、含有V形定位槽口的側面定位塊以及定位浮動球聯合定位，具有快速定位的效果，不需要對每個零件進行找正，節省時間，提高效率，節省成本 ；（2）本工具制造簡單、成本低，快速方便，適用于批量生產；（3）采用本工具進行銑削后的工件扁銷尺寸一致性好，質量穩定，提高了客戶的滿意度。

附圖說明

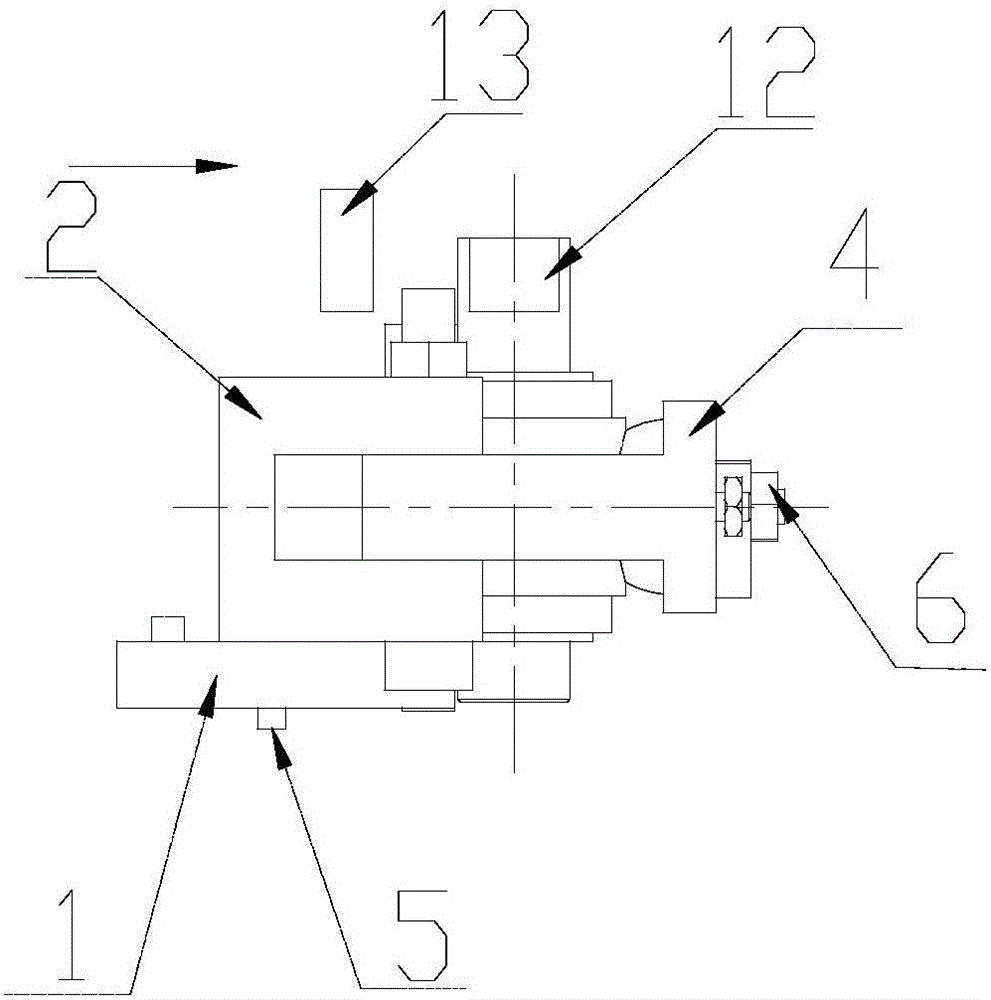

圖1為本裝置的結構俯視圖；

圖2為本裝置的結構主視圖；

圖3為本裝置的結構側視圖；

其中1、端面定位塊，2、側面定位塊，3、定位浮動球，4、浮動球定位壓板，5、螺釘，6、定位銷軸，7、第一鉸鏈銷，8、鎖緊螺栓，9、第二鉸鏈銷，10、螺母，11、矩形凹口，12、待加工零件，13、銑刀。

具體實施方式

下面通過附圖對本實用新型技術方案進行詳細說明，但是本實用新型的保護范圍不局限于所述實施例。

實施例：如圖1~3所示，本實用新型提供了一種用于批量加工柱塞泵旋塞閥的銑扁夾具，包括端面定位塊1、側面定位塊2、定位浮動球3和浮動球定位壓板4；所述的端面定位塊1固定于加工中心工作臺上，所述側面定位塊2設于端面定位塊1的上表面，且所述端面定位塊1的上平面和側面定位塊2的側面通過螺釘5連接；所述的定位浮動球3通過定位銷軸6與所述浮動球定位壓板4連接；所述浮動球定位壓板4的一端通過第一鉸鏈銷7與所述側面定位塊2連接；另一端通過緊固件與所述側面定位塊2連接；所述緊固件為鎖緊螺栓8，所述鎖緊螺栓8的一端通過第二鉸鏈銷9與所述側面定位塊2連接；另一端通過螺母10鎖死在浮動球定位壓板4外側，且所述的螺母10與浮動球定位壓板外側之間設有U形墊片；所述的側面定位塊2為設有V形定位槽口的定位塊，所述V形定位槽口的頂部設有矩形凹口11，所述矩形凹口11的中軸線穿過所述定位浮動球3的球心；待加工零件12的底端緊挨端面定位塊1，側面緊挨V形定位槽口，所述浮動球3的球面卡入待加工零件側面的圓孔內，并由浮動球定位壓板4壓緊，固定待加工零件位置；此過程中需保證，矩形凹口的中軸線以及待加工零件側面圓孔的芯軸相互重合，并保證矩形凹口的中軸線穿過定位浮動球的球心，以保證定位效果。

在柱塞泵旋塞閥的銑扁加工過程中，將工件的端面放在端面固定塊的上平面，保證扁銷銑削的高度尺寸，然后用定位浮動球面導正壓緊工件保證工件的面和V形塊接觸良好正確定位，保證零件圓柱面的中心正確，然后鎖緊球形壓板；調整銑刀13的高度后直接進行銑削零件的兩個扁銷，銑扁結束后松開壓板取出零件，放入第二個零件，然后直接鎖緊開始銑削，保證零件加工尺寸的一致性。

采用此工具加工，無需逐一對待加工零件進行找正作業，節省大量的時間，提高工作效率，本裝置中的浮動球定位壓板與側面定位塊之間為活動鏈接，可以根據待加工零件的尺寸活動調節，提高本工具的使用范圍；此外，本工具制造簡單、成本低，快速方便，適用于批量生產；采用本工具進行銑削后的工件扁銷尺寸一致性好，質量穩定，提高了客戶的滿意度。

如上所述，盡管參照特定的優選實施例已經表示和表述了本實用新型，但其不得解釋為對本實用新型自身的限制。在不脫離所附權利要求定義的本實用新型的精神和范圍前提下，可對其在形式上和細節上作出各種變化。
