本實用新型涉及一種曲軸加工設備，更確切地說，是一種曲軸快速固定夾具。

背景技術：

曲軸是一種常見的機械傳動零件，通常采用鑄件逐步成型，后期再進行機加工。在進行曲軸的批量加工時，需要將曲軸固定。現有的方法一般采用螺釘固定，拆裝十分繁瑣，效率低下。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種曲軸快速固定夾具。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種曲軸快速固定夾具，其特征在于，所述的曲軸快速固定夾具包含一固定基座和一鎖止橫條，所述的鎖止橫條可轉動地與所述的固定基座相連接，所述的固定基座包含一扁平的基座主體，所述的基座主體的中心設有一矩形的鎖止開口，所述的基座主體的頭部設有一對第一連接凸緣，所述的第一連接凸緣上分別設有一連接圓孔，所述的基座主體的尾部設有一對第二連接凸緣，所述的第二連接凸緣上分別設有一連接卡口，所述的鎖止橫條包含一長條狀的橫條主體，所述的橫條主體的頭部設有一對活動柱頭，所述的活動柱頭分別貫穿所述的連接圓孔，所述的橫條主體的尾部設有一活動軸桿，所述的活動軸桿上設有一可轉動的手柄套筒，所述的手柄套筒內設有一中空的套筒圓槽。

作為本實用新型較佳的實施例，所述的固定基座和鎖止橫條均為不銹鋼制成。

本實用新型的曲軸快速固定夾具具有以下優點：使用時，使用者將曲軸的柄桿直接插入到鎖止開口中，然后手持手柄套筒，并轉動鎖止橫條，使得活動軸桿直接卡入到連接卡口中，這樣就將曲軸的柄桿牢固地固定到鎖止開口中，大大方便了后續的機加工。該曲軸快速固定夾具結構簡單，效果明顯，成本低廉，實用性強。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的曲軸快速固定夾具的立體結構示意圖；

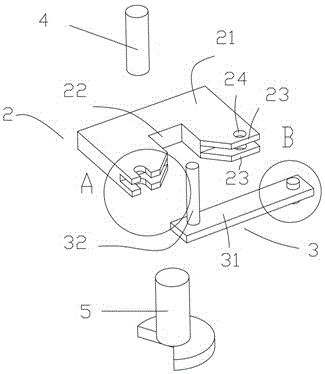

圖2為圖1中的曲軸快速固定夾具的立體結構分解示意圖；

圖3為圖2中的曲軸快速固定夾具的A區域的細節放大示意圖；

圖4為圖2中的曲軸快速固定夾具的B區域的細節放大示意圖；

圖5為圖2中的曲軸快速固定夾具的手柄套筒的立體結構示意圖；

圖6為圖5中的手柄套筒沿C-C線的剖視圖；

其中，

1、曲軸快速固定夾具；2、固定基座；21、基座主體；22、鎖止開口；23、第一連接凸緣；24、連接圓孔；25、第二連接凸緣；26、連接卡口；3、鎖止橫條；31、橫條主體；32、活動軸桿；33、活動柱頭；4、手柄套筒；41、套筒圓槽。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖6所示，該曲軸快速固定夾具1包含一固定基座2和一鎖止橫條3，該鎖止橫條3可轉動地與該固定基座2相連接，該固定基座2包含一扁平的基座主體21，該基座主體21的中心設有一矩形的鎖止開口22，該基座主體21的頭部設有一對第一連接凸緣23，該第一連接凸緣23上分別設有一連接圓孔24，該基座主體21的尾部設有一對第二連接凸緣25，該第二連接凸緣25上分別設有一連接卡口26，該鎖止橫條3包含一長條狀的橫條主體31，該橫條主體31的頭部設有一對活動柱頭33，該活動柱頭33分別貫穿該連接圓孔24，該橫條主體31的尾部設有一活動軸桿32，該活動軸桿32上設有一可轉動的手柄套筒4，該手柄套筒4內設有一中空的套筒圓槽41。

該固定基座2和鎖止橫條3均為不銹鋼制成。

使用時，如圖1和圖2所示，使用者將曲軸5的柄桿直接插入到鎖止開口22中，然后手持手柄套筒4，并轉動鎖止橫條3，使得活動軸桿32直接卡入到連接卡口26中，這樣就將曲軸5的柄桿牢固地固定到鎖止開口22中，大大方便了后續的機加工。

該曲軸快速固定夾具結構簡單，效果明顯，成本低廉，實用性強。

不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
