本實用新型涉及一種雙工位鉆孔工裝，屬于紡織機械設備領域。

背景技術：

在電力設備安裝檢修施工中，有部分鉆孔工作無法在鉆床上完成，特別是在體積較大的平板（金屬或非金屬）以及厚板側面等部位進行鉆孔，其垂直度很難掌控，手電鉆不能很好地固定，鉆孔質量不好保證，容易發生人身傷害事故。

技術實現要素：

本實用新型為解決上述不足，提供了一種雙工位鉆孔工裝，具體方案為：

一種雙工位鉆孔工裝，包括底座，所述底座上連接有兩根與底座垂直的導柱，導柱上設有卡座，卡座可沿導柱上下移動，卡座中心處設有用于固定電鉆鉆頭的卡孔；所述的導柱上套有彈簧，卡座位于彈簧上端；所述的導柱上端通過上聯板連接；所述的底座上設有用于固定工件的靠山。

進一步的，所述的導柱上端通過上法蘭與上聯板連接，導柱下端通過下法蘭與底座連接。

進一步的，所述的卡座內嵌設有黃銅套，所述的導柱設在黃銅套內。

進一步的，所述的卡座兩側連接有手柄。

進一步的，所述的底座上開有前后向的靠山滑槽，所述的靠山由緊固螺釘安裝在靠山滑槽內，并能夠沿靠山滑槽前后移動。

該工裝在鉆孔時，將手電鉆固定在卡座上，握住電鉆把手或手柄向下施壓，使卡座沿導柱向下移動，當鉆頭與被加工的工件表面相接觸時，適當加壓既可完成鉆孔工作。黃銅套可以保證導柱滑動順暢，彈簧可以保證卡座不會隨意下落損壞工件表面。靠山可以前后向移動，以適應不同厚度的板材側面鉆孔。在平板上鉆孔時，將工裝移動至需鉆孔的位置，并對準劃線標記向下用力即可，工裝本身可保證垂直度。需要側向鉆孔時，將連接有靠山的工裝用C型夾固定在側面位置，調整鉆孔位置即可下鉆打孔。

附圖說明

圖1為本實用新型的結構示意圖；

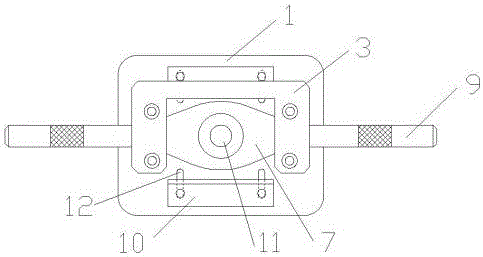

圖2為本實用新型的俯視示意圖。

具體實施方式

如圖1、2所示的一種雙工位鉆孔工裝，包括底座1，所述底座1上連接有兩根與底座垂直的導柱2，導柱2上設有卡座7，卡座7可沿導柱2上下移動，卡座7中心處設有用于固定電鉆鉆頭的卡孔11；所述的導柱2上套有彈簧6，卡座7位于彈簧6上端；所述的導柱2上端通過上聯板3連接；所述的底座1上設有用于固定工件的靠山10。

本實施例中所述的導柱2上端通過上法蘭4與上聯板3連接，導柱2下端通過下法蘭5與底座1連接。所述的卡座7內嵌設有黃銅套8，所述的導柱2設在黃銅套8內。所述的卡座7兩側連接有手柄9。所述的底座1上開有前后向的靠山滑槽12，所述的靠山10由緊固螺釘安裝在靠山滑槽12內，并能夠沿靠山滑槽12前后移動。

該工裝在鉆孔時，將手電鉆固定在卡座上，握住電鉆把手或手柄向下施壓，使卡座沿導柱向下移動，當鉆頭與被加工的工件表面相接觸時，適當加壓既可完成鉆孔工作。黃銅套可以保證導柱滑動順暢，彈簧可以保證卡座不會隨意下落損壞工件表面。靠山可以前后向移動，以適應不同厚度的板材側面鉆孔。在平板上鉆孔時，將工裝移動至需鉆孔的位置，并對準劃線標記向下用力即可，工裝本身可保證垂直度。需要側向鉆孔時，將連接有靠山的工裝用C型夾固定在側面位置，調整鉆孔位置即可下鉆打孔。
