本實用新型屬于機械加工設備的技術領域，具體是一種車床切屑運輸車。

背景技術：

車床是主要用車刀對旋轉的工件進行車削加工的機床。在車床上還可用鉆頭、擴孔鉆、鉸刀、絲錐、板牙和滾花工具等進行相應的加工，車床加工過程中產生大量的切屑，切屑被清理出來后，切屑收集車存放的切屑量少，切屑中的機油不能回收，造成浪費。

技術實現要素：

本實用新型的目的在于提供一種車床切屑運輸車，收集的切屑更多，收集機油避免了機油污染環境，回收機油節約資源。

為了解決上述技術問題，本實用新型采用的技術方案是：

一種車床切屑運輸車，包括收集箱、安裝在收集箱上端面的漏斗、安裝在收集箱底部的支撐柱、安裝在支撐柱底部的萬向輪和安裝在收集箱側面上的推手架，收集箱底部設有傾斜設置的隔板，隔板與收集箱底部之間設有機油收集腔，隔板在向下傾斜的一端設有漏口，漏口底部設有過濾網，收集箱底部設有機油出口，機油出口上設有導管，導管上設有閥門，機油收集腔側面上設有觀察口，觀察口利用有機玻璃密封，推手架上設有橡膠層，收集箱上端面利用擋板封閉，擋板一端設有漏口，漏斗安裝在漏口上。

進一步的，收集箱一個側面上設有推動裝置，推動裝置包括安裝在收集箱側面上的氣缸、安裝在氣缸活塞桿端面上的推板和氣缸控制器，推板的左側面、右側面和下端面均設有毛刷和刮板，毛刷位于刮板前方，刮板端面上設有橡膠層，刮板邊緣與收集箱的內側面活動接觸，推動裝置位于漏斗的下方。

進一步的，收集箱側面上設有切屑出口，切屑出口上設有活門，活門包括安裝在切屑出口上的擋板和位于擋板邊緣上的密封膠條，擋板一端利用鉸鏈與切屑出口連接，擋板另一邊設有掛鎖。

進一步的，擋板上設有切屑觀察口，切屑觀察口利用有機玻璃密封。

進一步的，推手架包括橫梁和固定在橫梁兩端上的支撐桿，支撐桿一端安裝在收集箱側面上，支撐桿包括前段和后端，前段與后端轉動連接，前段與后端連接處的底部設有定位板，定位板一端固定在前段上，定位板另一端與后端活動接觸。

本實用新型的有益效果是：

推動裝置將收集箱的切屑壓縮，收集箱內的存放的切屑更多；設有機油收集腔，收集切屑中的機油，避免機油污染環境，回收機油，節約資源。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

圖1為本實用新型示意圖。

圖2為本實用新型中收集箱示意圖。

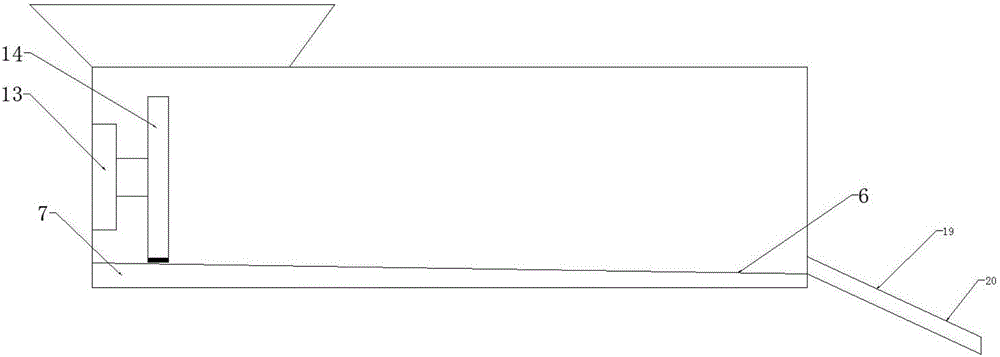

圖3為本實用新型中收集箱另一個示意圖。

圖4為本實用新型中推板示意圖。

圖5為本實用新型中擋板示意圖。

圖6為本實用新型中推手架示意圖。

圖7為本實用新型中支撐桿示意圖。

具體實施方式

以下結合附圖對本實用新型的實施例進行詳細說明，但是本實用新型可以由權利要求限定和覆蓋的多種不同方式實施。

如附圖所示，一種車床切屑運輸車，包括收集箱1、安裝在收集箱1上端面的漏斗2、安裝在收集箱1底部的支撐柱3、安裝在支撐柱3底部的萬向輪4和安裝在收集箱1側面上的推手架5，收集箱1底部設有傾斜設置的隔板6，隔板6與收集箱1底部之間設有機油收集腔7，隔板6在向下傾斜的一端設有漏口，漏口底部設有過濾網8，收集箱1底部設有機油出口9，機油出口9上設有導管10，導管10上設有閥門11，機油收集腔7側面上設有觀察口12，觀察口12利用有機玻璃密封，推手架5上設有橡膠層，收集箱1上端面利用擋板封閉，擋板一端設有漏口，漏斗2安裝在漏口上，收集箱1一個側面上設有推動裝置，推動裝置包括安裝在收集箱1側面上的氣缸13、安裝在氣缸13活塞桿端面上的推板14和氣缸控制器15，推板14的左側面、右側面和下端面均設有毛刷16和刮板17，毛刷16位于刮板17前方，刮板17端面上設有橡膠層18，刮板17邊緣與收集箱1的內側面活動接觸，推動裝置位于漏斗2的下方，收集箱1側面上設有切屑出口，切屑出口上設有活門19，活門19包括安裝在切屑出口上的擋板20和位于擋板20邊緣上的密封膠條，擋板20一端利用鉸鏈與切屑出口連接，擋板20另一邊設有掛鎖，擋板20上設有切屑觀察口21，切屑觀察口21利用有機玻璃密封，推手架5包括橫梁22和固定在橫梁22兩端上的支撐桿23，支撐桿23一端安裝在收集箱側1面上，支撐桿23包括前段24和后端25，前段24與后端25轉動連接，前段24與后端25連接處的底部設有定位板26，定位板26一端固定在前段24上，定位板26另一端與后端25活動接觸。

隔板6上設有漏口，機油從漏口進入機油收集腔7內，漏口上設有過濾網8，有效的過濾掉切屑，機油在隔板6上流淌，機油回收慢，設有另一種實施方案，收集箱底部設有過濾網，機油穿過過濾網收集在收集箱底部。

推動裝置將切屑填壓實，推動裝置在收集箱1內橫向推動，切屑推動到收集箱1一側，切屑存放更多，將位于漏斗2下方的切屑推到收集箱1的另一側，推動裝置減少了操作人員的工作量，設有另一種實施方案，推動裝置包括安裝在收集箱上端面的安裝梁、安裝在安裝梁底部的氣缸、安裝在氣缸活塞桿端面上的壓板和氣缸控制裝置。

收集箱1底部設有萬向輪4，萬向輪4方便本實用新型轉換角度，在實際使用中，設有另一種實施方案，收集箱底部設有萬向輪和定向輪，定向輪設有兩個并且均位于收集箱底部的前端，萬向輪設有兩個并且均位于收集箱底部的后端。

切屑從漏斗2內進入到收集箱1內，操作人員利用切屑觀察口21觀察收集箱1內的切屑量，推動裝置將收集箱1內的切屑壓實，推板20上的毛刷16清理收集箱1側面上的切屑，收集箱1內存放更多的切屑，切屑中的機油從漏口落入機油收集腔7內，觀察口12觀察機油收集腔7內的機油存放量，機油從機油出口9輸出，切屑從切屑出口清理出來。
