本實用新型涉及機械加工領域，具體涉及銑床清廢料裝置。

背景技術：

銑床主要用于對工件的表面進行加工，通過設置的銑刀的高速旋轉對工件的平面、溝槽、輪齒、螺紋等進行銑削。銑床在進行部件加工時，銑刀與工件接觸后，會產生較多的鐵屑，傳統的解決方式是待廢料堆積較多時，暫停銑床的工作，再人工使用鐵鍬將廢料裝入到推車內，由推車?yán)撸浅：馁M人力和影響工作效率，因此，需要能夠收集清理廢料的裝置，來解決上述問題。

技術實現要素：

本實用新型意在提供銑床清廢料裝置，以解決傳統銑床加工產生的廢料堆積，需要人工清理，影響銑床工作效率的問題。

為達到上述目的，本實用新型的基礎技術方案如下：

銑床清廢料裝置包括廢料盤、廢液盤、中心柱，所述廢料盤包括第一立柱和廢料底盤，所述第一立柱和廢料底盤同軸一體，第一立柱豎向設置于廢料底盤的中心，第一立柱和廢料底盤之間形成廢料槽，廢料槽底部具有數個漏孔，所述廢料底盤的側壁上具有第一轉動塊，所述廢液盤包括第二立柱和廢液底盤，第二立柱和廢液底盤同軸一體，第二立柱豎向設置于廢液底盤的中心，第二立柱和廢液底盤之間形成廢液槽，所述廢液底盤的側壁上具有第二轉動塊，第二轉動塊的底部鉸接在廢液底盤上，所述第一立柱和第二立柱均為空心結構，第一立柱和第二立柱均可拆卸連接在所述中心柱上，所述廢料盤與廢液盤之間可拆卸連接。

本方案的原理及優點是：實際應用時，裝置安裝于工作臺下，當銑頭加工工件時，產生的廢料飛濺，觸碰到廢料底盤的側壁可下滑落入到廢料底盤的廢料槽中，得以實現廢料的收集，收集方式簡單，同時用于清洗銑床的清洗液在清洗后成為廢液流入到廢料底盤中，廢料底盤上的漏孔能夠?qū)U液過濾到廢液底盤的廢液槽中，實現廢料和廢液的分離，得以實現廢液的收集，防止廢料因廢液的存在而粘接，不利于廢料的回收。向外翻轉第一轉動塊和第二轉動塊，可打開廢料底盤和廢液底盤，將廢料和廢液排出。本方案通過廢料盤與廢液盤連接，并在廢料底盤設有漏孔的結構，實現了銑床加工廢料的自動收集，還能將廢料與廢液進行分離處理，解決了現有傳統銑床加工產生的廢料堆積需要人工清理，影響工作效率的問題。

優選的，作為一種改進，所述第一立柱和第二立柱內側壁上設有內螺紋，中心柱的表面設有與所述內螺紋相匹配的外螺紋。通過相應的內螺紋和外螺紋，可將廢料盤和廢液盤可拆卸連接到中心柱上，便于各部件的單獨拆卸與維護。

優選的，作為一種改進，所述廢料底盤的底部圓周上具有凹槽，廢液底盤的側壁螺紋連接在凹槽中。由此可實現廢料盤與廢液盤之間可拆卸連接，利于部件的更換，同時可防止廢液底盤中的廢液濺出。

優選的，作為一種改進，所述廢料底盤的截面為凹形，廢料底盤的側壁遠離第一立柱向外傾斜設置，能夠增大飛濺的廢料與廢料底盤的側壁的接觸區域，更大程度的使廢料落入到廢料底盤的凹槽中，實現更多廢料的收集。

優選的，作為一種改進，所述廢料底盤的側壁上具有彈性材料，能夠防止廢料與廢料底盤的側壁接觸時磨損側壁。

優選的，作為一種改進，所述第一轉動塊和第二轉動塊的外側設有密封條，一方面促使第一轉動塊能夠繞與廢料底盤的鉸接點處向外靈活翻轉，和促使第二轉動塊能夠繞與廢液底盤的鉸接點處向外靈活翻轉，另一方面能夠防止在排出廢料時廢料從第一轉動塊和廢料底盤側壁間的空隙滑漏，和能夠防止在排出廢液時廢液從第二轉動塊和廢液底盤側壁間的空隙漏出。

附圖說明

圖1為本實用新型實施例的結構示意圖。

圖2為本實用新型實施例轉動塊打開后的結構示意圖。

圖3 為本實用新型實施例的剖面圖。

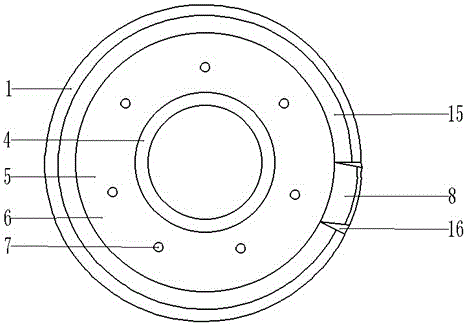

圖4 為本實用新型實施例中廢料盤的俯視圖。

圖5 為本實用新型實施例中廢料盤的正視圖。

圖6為本實用新型實施例中廢液盤的結構示意圖。

圖7為本實用新型實施例中中心柱的結構示意圖。

具體實施方式

下面通過具體實施方式對本實用新型作進一步詳細的說明：

說明書附圖中的附圖標記包括： 廢料盤1、廢液盤2、中心柱3、第一立柱4、廢料底盤5、廢料槽6、漏孔7、第一轉動塊8、第二立柱9、廢液底盤10、廢液槽11、第二轉動塊12、內螺紋13、凹槽14、彈性材料15、密封條16、電機17、鉸接點18、外螺紋19。

實施例基本如圖1、圖2、圖3所示：該銑床清廢料裝置，包括廢料盤1、廢液盤2、中心柱3，如圖4，所述廢料盤1包括第一立柱4和廢料底盤5，所述第一立柱4和廢料底盤5同軸一體，第一立柱4豎向設置于廢料底盤5的中心，廢料底盤5的截面為凹形，廢料底盤5的側壁遠離第一立柱4向外傾斜設置，在廢料底盤5的側壁上還設置有彈性材料15，第一立柱4和廢料底盤5之間形成廢料槽11，所述廢料槽11底部具有數個漏孔7，所述廢料底盤5的側壁上具有第一轉動塊8，第一轉動塊8的底部鉸接在廢料底盤5上，第一轉動塊8的外側設有密封條16，如圖6，所述廢液盤2包括第二立柱9和廢液底盤10，所述第二立柱9和廢液底盤10同軸一體，第二立柱9豎向設置于廢液底盤10的中心，第二立柱9和廢液底盤10之間形成廢液槽11，所述廢液底盤10的側壁上具有第二轉動塊12，第二轉動塊12的底部鉸接在廢液底盤10上，第二轉動塊12的外側設有密封條16，所述第一立柱4和第二立柱9均為空心結構，所述第一立柱4和第二立柱9內側壁上設有內螺紋13，如圖7所示，中心柱3的表面設有與所述內螺紋相匹配的外螺紋19。如圖5，在廢料底盤5的底部圓周上具有凹槽14，廢液底盤10的側壁螺紋連接在凹槽14中。

本實施例中，實際應用時，將該銑床清廢料裝置安裝于銑床工作臺下，電機17作用下中心柱3旋轉，帶動廢料盤1與廢液盤2旋轉，當銑床工作產生廢料時，廢料飛濺起，觸碰到廢料底盤5的側壁，并沿著廢料底盤5的側壁下滑落入到廢料槽6中實現廢料的儲存，伴隨著廢料的還有用于清洗的廢液，廢液流入廢料槽6后，通過廢料槽6底部的漏孔7過濾到廢液底盤10中得以儲存。當需要清除廢料及廢液時，只需短暫停止銑床工作，向外轉動第一轉動塊8和第二轉動塊12，并人工傾斜該銑床清廢料裝置，廢料和廢液將因重力作用由第一轉動塊8和第二轉動塊12引出，從而實現廢料與廢液的清理，操作十分的方便。

以上所述的僅是本實用新型的實施例，方案中公知的具體結構和/或特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本實用新型結構的前提下，還可以作出若干變形和改進，這些也應該視為本實用新型的保護范圍，這些都不會影響本實用新型實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
