本發明涉及工業焊接輔助設備，尤其涉及一種用于建筑工程組裝的鋼構件焊接輔助裝置。

背景技術：

1、在建筑工程領域，焊接技術作為連接鋼結構部件的重要手段，對于保證結構的整體性和穩定性具有至關重要的作用，通過焊接的方式來完成鋼結構的焊接可以有效的提高結構的整體性，并且可以簡化建筑工程的結構，降低施工成本。

2、目前，在建筑工程的鋼結構焊接中，應用場景最為廣泛的是：在一根主立柱的兩側分別焊接橫向立柱，通過焊接工序，使主立柱與橫向立柱之間實現固定連接，并且主立柱與橫向立柱之間為垂直布設，其中主立柱和橫向立柱大多都采用方形鋼材管、圓形鋼材管等，現有技術中在對鋼結構進行焊接操作時，大多采用的是人工手動焊接完成的，人工焊接需要焊工長時間保持專注和穩定的手勢，特別是在大型或復雜的鋼結構工程中，焊接工作量巨大，對焊工的體力和耐力提出了很高的要求，尤其是在涉及高空作業的時候需要手動調整焊接位置這樣十分不便，長時間的焊接作業容易導致焊工疲勞，進而影響焊接質量和安全，影響焊接質量和效率，并且提高人工成本。

3、基于上述情況，本發明提出一種用于建筑工程組裝的鋼構件焊接輔助裝置。

技術實現思路

1、為了克服在高空作業的時候需要手動調整焊接位置這樣十分不便，長時間的焊接作業容易導致焊工疲勞，進而影響焊接質量和安全，影響焊接質量和效率，并且提高人工成本的缺點，本發明提一種用于建筑工程組裝的鋼構件焊接輔助裝置。

2、本發明的技術方案是：一種用于建筑工程組裝的鋼構件焊接輔助裝置，包括有移動架，移動架上放置有焊工平臺，焊工平臺上固接有連接支架，連接支架上轉動式連接有門，門底部與焊工平臺頂部接觸，焊工平臺頂部固接有支撐座，支撐座上轉動式連接有安裝座，安裝座上安裝有多級伸縮件，多級伸縮件的伸縮部固接有第一連接件，第一連接件內滑動式連接有第一滑動件，第一滑動件上轉動式連接有旋轉件，旋轉件上轉動式連接有焊接槍?zhuān)苿?dòng)架底壁內側安裝有伺服電機，伺服電機的輸出軸通過聯軸器連接有雙向絲桿，雙向絲桿與移動架轉動式連接，移動架內固接有導向柱，雙向絲桿上螺紋式連接有對稱分布的第二滑動件，對稱分布的第二滑動件與導向柱均滑動式連接，對稱分布的第二滑動件與移動架的內底壁滑動式連接，對稱分布的第二滑動件之間轉動式連接有升降架，升降架的伸縮部上轉動式連接有對稱分布的滑動塊，對稱分布的滑動塊與焊工平臺的底部滑動式連接。

3、進一步說明，還包括有用于能夠環繞鋼件進行焊接的限位機構，限位機構設置于第一連接件上，限位機構包括有第二連接件，第一連接件上轉動式連接有第二連接件，第一滑動件上安裝有驅動電機，驅動電機的輸出軸通過聯軸器連接有錐齒輪，第一連接件、第二連接件內均固接有弧形齒條，第一連接件上設有卡位組件。

4、進一步說明，錐齒輪與弧形齒條嚙合。

5、進一步說明，卡位組件包括有導向桿，第一連接件靠近第二連接件的一側固接有導向桿，導向桿上滑動式連接有移動桿，移動桿與導向桿之間連接有連接彈簧，移動桿上開有矩形卡孔，第二連接件在矩形卡孔內滑動。

6、進一步說明，還包括有用于盛裝焊渣的收集機構，收集機構設置于焊工平臺上，收集機構包括有固定件，移動架上固接有對稱分布的固定件，對稱分布的固定件上均固接有直齒條，焊工平臺靠近固定件的一側固接有固定板，固定板上設有對稱分布的方形抵塊，固定板上卡接有收集框，固定板上轉動式連接有對稱分布的轉動件，轉動件相互遠離的一側均固接有旋轉齒輪，對稱分布的轉動件內均滑動式連接有伸縮板，伸縮板與臨近的轉動件之間均連接有伸縮彈簧。

7、進一步說明，直齒條與臨近的旋轉齒輪均嚙合。

8、進一步說明，還包括有擠壓件，連接支架靠近轉動件的一側固接有擠壓件，擠壓件呈三角型設置，對稱分布的伸縮板與擠壓件的斜面均擠壓配合。

9、進一步說明，還包括有用于對第一滑動件進行限位避免其從第一連接件上滑脫的限制機構，限制機構設置于第一連接件上，限制機構包括有調節絲桿，第一連接件上轉動式連接有調節絲桿，調節絲桿與第二連接件連接，調節絲桿上螺紋式連接有螺紋桿，螺紋桿固接有滑動架，滑動架與第一連接件滑動式連接。

10、進一步說明，第一連接件、第二連接件內均呈半圓弧形設置，第一連接件與第二連接件相互配合。

11、進一步說明，移動架底部安裝有均勻分布的輪子。

12、與現有技術相比，本發明具有以下優點：本發明先通過伺服電機與雙向絲桿驅動第二滑動件進行內外移動，從而根據焊接位置讓升降架帶動焊工平臺、焊接槍等自動進行高度調節，無需焊工在高空作業時手動調整，減少焊工體力消耗，其次通過第二連接件與第一連接件將目標立柱圈住，并用卡位組件固定，能夠讓焊接槍環繞目標立柱進行焊接，避免一個焊接位置頻繁手動改變焊接槍的位置，提高焊接效率。

13、本發明通過直齒條與旋轉齒輪的配合，能夠讓轉動件自動向前翻轉接住掉落的焊接渣，并在轉動件復位時將焊接渣送入收集框內，并利用擠壓件的斜面讓伸縮板在復位時自動縮回，而收集框的設計便于焊工清理焊接渣，該裝置通過巧妙的機械結構設計，實現了焊接過程中焊接渣的自動處理和清理，提高了焊接工作的效率和焊工的工作舒適度。

14、本發明該裝置通過巧妙的機械結構設計，實現了在第二連接件翻轉過程中，滑動架的自動上下移動，從而控制了第一滑動件的固定與釋放，提高了裝置的穩定性和適應性，滿足了不同焊接需求。

技術特征：

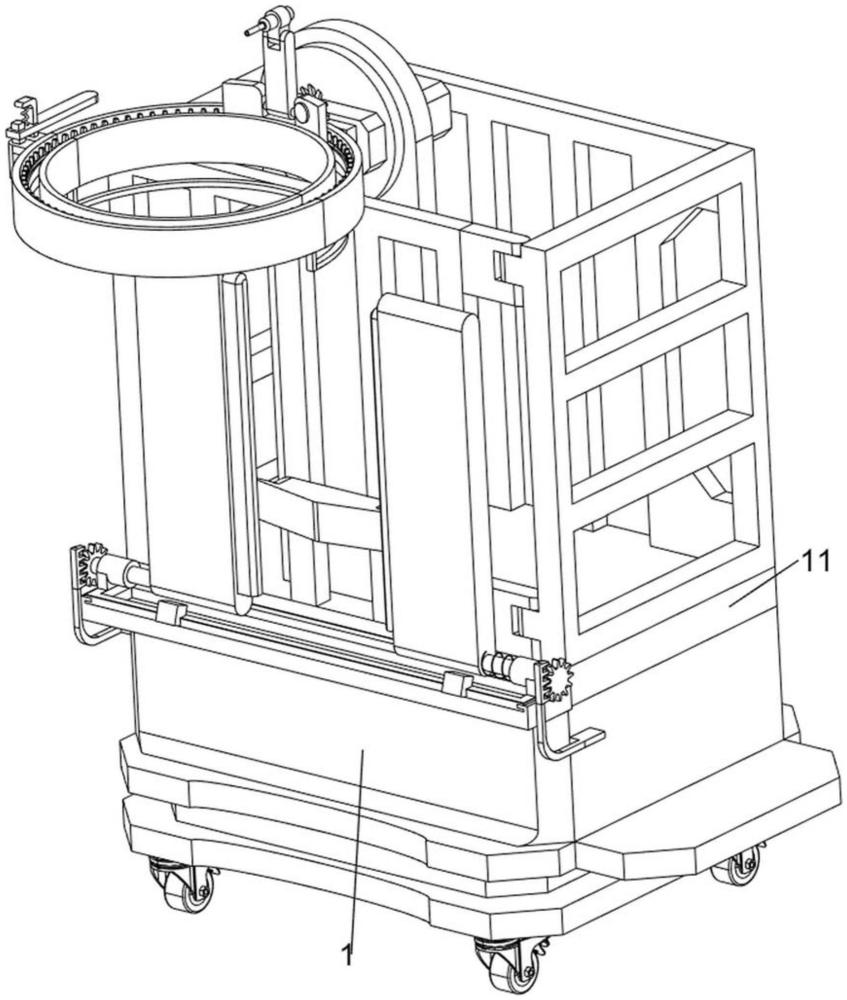

1.一種用于建筑工程組裝的鋼構件焊接輔助裝置，包括有移動架(1)，移動架(1)上放置有焊工平臺(11)，焊工平臺(11)上固接有連接支架(12)，連接支架(12)上轉動式連接有門(121)，門(121)底部與焊工平臺(11)頂部接觸，焊工平臺(11)頂部固接有支撐座(18)，支撐座(18)上轉動式連接有安裝座(181)，安裝座(181)上安裝有多級伸縮件(13)，多級伸縮件(13)的伸縮部固接有第一連接件(14)，第一連接件(14)內滑動式連接有第一滑動件(15)，第一滑動件(15)上轉動式連接有旋轉件(16)，旋轉件(16)上轉動式連接有焊接槍(17)，其特征是，還包括有伺服電機(19)，移動架(1)底壁內側安裝有伺服電機(19)，伺服電機(19)的輸出軸通過聯軸器連接有雙向絲桿(110)，雙向絲桿(110)與移動架(1)轉動式連接，移動架(1)內固接有導向柱(1101)，雙向絲桿(110)上螺紋式連接有對稱分布的第二滑動件(113)，對稱分布的第二滑動件(113)與導向柱(1101)均滑動式連接，對稱分布的第二滑動件(113)與移動架(1)的內底壁滑動式連接，對稱分布的第二滑動件(113)之間轉動式連接有升降架(111)，升降架(111)的伸縮部上轉動式連接有對稱分布的滑動塊(112)，對稱分布的滑動塊(112)與焊工平臺(11)的底部滑動式連接。

2.根據權利要求1所述的一種用于建筑工程組裝的鋼構件焊接輔助裝置，其特征是，還包括有用于能夠環繞鋼件進行焊接的限位機構，限位機構設置于第一連接件(14)上，限位機構包括有第二連接件(2)，第二連接件(2)轉動式連接于第一連接件(14)上，第一滑動件(15)上安裝有驅動電機(23)，驅動電機(23)的輸出軸通過聯軸器連接有錐齒輪(21)，第一連接件(14)、第二連接件(2)內均固接有弧形齒條(22)，第一連接件(14)上設有卡位組件。

3.根據權利要求2所述的一種用于建筑工程組裝的鋼構件焊接輔助裝置，其特征是，錐齒輪(21)與弧形齒條(22)嚙合。

4.根據權利要求3所述的一種用于建筑工程組裝的鋼構件焊接輔助裝置，其特征是，卡位組件包括有導向桿(25)，導向桿(25)固接于第一連接件(14)靠近第二連接件(2)的一側，導向桿(25)上滑動式連接有移動桿(24)，移動桿(24)與導向桿(25)之間連接有連接彈簧(26)，移動桿(24)上開有矩形卡孔，第二連接件(2)在矩形卡孔內滑動。

5.根據權利要求4所述的一種用于建筑工程組裝的鋼構件焊接輔助裝置，其特征是，還包括有用于盛裝焊渣的收集機構，收集機構設置于焊工平臺(11)上，收集機構包括有固定件(3)，對稱分布的固定件(3)固接于移動架(1)上，對稱分布的固定件(3)上均固接有直齒條(301)，焊工平臺(11)靠近固定件(3)的一側固接有固定板(36)，固定板(36)上設有對稱分布的方形抵塊，固定板(36)上卡接有收集框(33)，固定板(36)上轉動式連接有對稱分布的轉動件(32)，轉動件(32)相互遠離的一側均固接有旋轉齒輪(31)，對稱分布的轉動件(32)內均滑動式連接有伸縮板(35)，伸縮板(35)與臨近的轉動件(32)之間均連接有伸縮彈簧(37)。

6.根據權利要求5所述的一種用于建筑工程組裝的鋼構件焊接輔助裝置，其特征是，直齒條(301)與臨近的旋轉齒輪(31)均嚙合。

7.根據權利要求6所述的一種用于建筑工程組裝的鋼構件焊接輔助裝置，其特征是，還包括有擠壓件(34)，擠壓件(34)固接于連接支架(12)靠近轉動件(32)的一側，擠壓件(34)呈三角型設置，對稱分布的伸縮板(35)與擠壓件(34)的斜面均擠壓配合。

8.根據權利要求7所述的一種用于建筑工程組裝的鋼構件焊接輔助裝置，其特征是，還包括有用于對第一滑動件(15)進行限位避免其從第一連接件(14)上滑脫的限制機構，限制機構設置于第一連接件(14)上，限制機構包括有調節絲桿(4)，調節絲桿(4)轉動式連接于第一連接件(14)上，調節絲桿(4)與第二連接件(2)連接，調節絲桿(4)上螺紋式連接有螺紋桿(42)，螺紋桿(42)固接有滑動架(41)，滑動架(41)與第一連接件(14)滑動式連接。

9.根據權利要求8所述的一種用于建筑工程組裝的鋼構件焊接輔助裝置，其特征是，第一連接件(14)、第二連接件(2)內均呈半圓弧形設置，第一連接件(14)與第二連接件(2)相互配合。

10.根據權利要求9所述的一種用于建筑工程組裝的鋼構件焊接輔助裝置，其特征是，移動架(1)底部安裝有均勻分布的輪子。

技術總結
本發明涉及工業焊接輔助設備技術領域，尤其涉及一種用于建筑工程組裝的鋼構件焊接輔助裝置。本發明提出一種用于建筑工程組裝的鋼構件焊接輔助裝置，包括有移動架，移動架上放置有焊工平臺，焊工平臺上固接有連接支架，連接支架上轉動式連接有門，門底部與焊工平臺頂部接觸。本發明先通過伺服電機與雙向絲桿驅動第二滑動件進行內外移動，從而根據焊接位置讓升降架帶動焊工平臺、焊接槍等自動進行高度調節，無需焊工在高空作業時手動調整，減少焊工體力消耗，其次通過第二連接件與第一連接件將目標立柱圈住，并用卡位組件固定，能夠讓焊接槍環繞目標立柱進行焊接，避免一個焊接位置頻繁手動改變焊接槍的位置，提高焊接效率。

技術研發人員：俞莎,俞杭卉,張平,宣森輝
受保護的技術使用者：永州市現代鋼結構有限公司
技術研發日：
技術公布日：2025/4/28
