本技術涉及攻牙裝置，具體為一種攻牙裝置。

背景技術：

1、斷路器是指能夠關合、承載和開斷正?；芈窏l件下的電流并能關合、在規定的時間內承載和開斷異?；芈窏l件下的電流的開關裝置。塑殼斷路器在生產的過程中，需要用到攻牙裝置中塑殼斷路器的導電板。靜觸頭上的圓孔內壁上加工內螺紋，形成螺紋孔，

2、現有專利公開號cn209349643u公開了“塑殼斷路器生產用攻牙裝置”，包括底座，所述底座上固定安裝有立柱，所述立柱上設有可升降的升降臺，所述升降臺上固定有驅動裝置和攻牙組件。使用時斷路器放置放置板上，且放置板上開設牙槽，但是攻牙時產生大量碎屑，碎屑落在放置板和牙槽內，每次攻牙后都需要將放置板上進行清理，非常不便于進行清潔。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種攻牙裝置，以解決不便于進行清潔的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種攻牙裝置，包括底座，所述底座的頂部固定安裝有固定板，所述固定板上設置有可升降的升降臺，固定板上安裝有驅動升降臺升降的驅動裝置，所述升降臺上安裝有攻牙組件，所述升降臺上安裝有固定組件，所述底座的頂部開設有階梯槽，階梯槽上安裝有放置板，所述放置板上貫穿開設有多個漏孔，所述放置板的頂部兩側均固定安裝有擋板，所述擋板的頂部固定安裝有吹風組件，所述放置板的下方設置有收集倉，所述底座的底部固定安裝有箱體，所述收集倉在箱體的側面抽拉滑動；所述吹風組件包括氣泵，所述氣泵氣泵通過連接管連接有弧形通道，所述弧形通道固定安裝在擋板的頂部，所述弧形通道的端部固定安裝有氣嘴。

4、優選地，所述固定組件包括導向柱和彈簧，所述導向柱固定安裝在升降臺的底部，所述彈簧套接在導向柱上，所述彈簧的端部固定安裝有壓板，所述壓板的頂部開設有通孔。

5、優選地，所述底座的底部且位于放置板下方的位置固定安裝有斜面板。

6、綜上所述，本實用新型的有益效果是：本實用新型所提供的一種攻牙裝置，通過利用氣泵帶動吹氣，經過管道和弧形通道，從氣嘴處吹風，吹出的風從底座頂部兩側斜上方吹下，并在底座兩側設置擋板，能夠使大部分碎屑都能從漏孔處落入斜面板上，斜面板能夠防止吹風組件將收集倉內的碎屑吹起，同時設置的斜面也能夠使碎屑自然下落，落入到收集倉內，便于進行集中清理，從而不需要每次攻牙之后都需要人工清理放置板，解決了解決不便于進行清潔的問題。

技術特征：

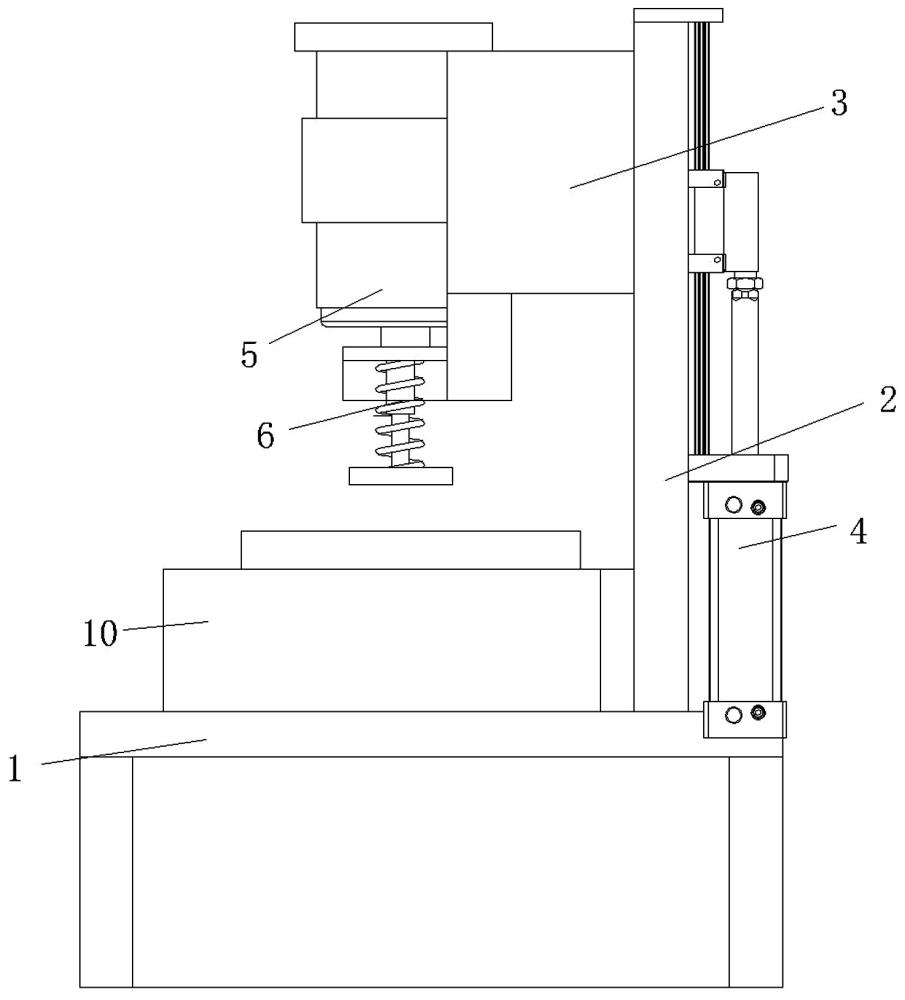

1.一種攻牙裝置，包括底座（1），所述底座（1）的頂部固定安裝有固定板（2），所述固定板（2）上設置有可升降的升降臺（3），固定板（2）上安裝有驅動升降臺（3）升降的驅動裝置（4），所述升降臺（3）上安裝有攻牙組件（5），其特征在于：所述升降臺（3）上安裝有固定組件（6），所述底座（1）的頂部開設有階梯槽（7），階梯槽（7）上安裝有放置板（8），所述放置板（8）上貫穿開設有多個漏孔（9），所述放置板（8）的頂部兩側均固定安裝有擋板（10），所述擋板（10）的頂部固定安裝有吹風組件（11），所述放置板（8）的下方設置有收集倉（12），所述底座（1）的底部固定安裝有箱體（13），所述收集倉（12）在箱體（13）的側面抽拉滑動；所述吹風組件（11）包括氣泵（111），所述氣泵（111）氣泵（111）通過連接管連接有弧形通道（112），所述弧形通道（112）固定安裝在擋板（10）的頂部，所述弧形通道（112）的端部固定安裝有氣嘴（113）。

2.根據權利要求1所述的一種攻牙裝置，其特征在于：所述固定組件（6）包括導向柱（61）和彈簧（62），所述導向柱（61）固定安裝在升降臺（3）的底部，所述彈簧（62）套接在導向柱（61）上，所述彈簧（62）的端部固定安裝有壓板（63），所述壓板（63）的頂部開設有通孔（64）。

3.根據權利要求1所述的一種攻牙裝置，其特征在于：所述底座（1）的底部且位于放置板（8）下方的位置固定安裝有斜面板（14）。

技術總結
本技術公開了一種攻牙裝置，包括底座，所述底座的頂部固定安裝有固定板，所述固定板上設置有可升降的升降臺，固定板上安裝有驅動升降臺升降的驅動裝置，所述升降臺上安裝有攻牙組件，所述升降臺上安裝有固定組件，所述底座的頂部開設有階梯槽。本技術采用上述結構：通過利用氣泵帶動吹氣，經過管道和弧形通道，從氣嘴處吹風，吹出的風從底座頂部兩側斜上方吹下，并在底座兩側設置擋板，能夠使大部分碎屑都能從漏孔處落入斜面板上，斜面板能夠防止吹風組件將收集倉內的碎屑吹起，同時設置的斜面也能夠使碎屑自然下落，落入到收集倉內，便于進行集中清理。

技術研發人員：李文才,劉紀華,龔廣軍,沈琳,周頂住,陶云,張逸雪
受保護的技術使用者：安徽佑千碩智能電氣有限公司
技術研發日：20240618
技術公布日：2025/4/28
