本技術屬于閥盤加工，尤其涉及一種低泄漏密封呼吸閥閥盤的加工裝置。

背景技術：

1、當呼吸閥開啟壓力要求較低時，呼吸閥閥盤無法使用機加工而成的大質量閥盤，只能使用不銹鋼薄板拉伸而成的拉伸件閥盤，拉伸件由于毛坯料本身具有一定的內應力，經常會出現拉伸出來的面平整度較差，為解決此類問題通常采用高溫的方式壓制閥盤，閥盤會在高溫下釋放內應力，保壓一段時間后脫模即可，但由于壓制后閥盤溫度較高，無法直接取出閥盤進行降溫，現提出一種能夠對閥盤進行降溫冷卻的結構。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種低泄漏密封呼吸閥閥盤的加工裝置，解決了上述問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種低泄漏密封呼吸閥閥盤的加工裝置，包括機架，還包括：脫模組件，用于抬升熱壓后的閥盤；所述脫模組件，包括下模板、頂板以及頂桿，所述下模板固定連接在機架上，所述頂板滑動連接在下模板中，兩個所述頂桿對稱鉸接在頂板上。

3、有益效果

4、本實用新型提供了一種低泄漏密封呼吸閥閥盤的加工裝置，與現有技術相比具備以下有益效果：

5、相關技術人員啟動電機，從而使齒輪帶動其軸心處固定連接的主軸開始轉動，從而使主軸上固定連接的蝸桿同步轉動，使蝸桿帶動與其嚙合連接的蝸輪開始轉動，從而使蝸輪軸心處固定連接的往復絲桿b同步轉動，從而使往復絲桿b上固定連接的往復絲桿a同步轉動，使往復絲桿b以及往復絲桿a上螺紋連接的滑筒開始沿其與機架連接處進行線性往復運動，從而使滑筒帶動與其鉸接的頂桿開始同步運動，從而使頂桿開始推動與其鉸接的頂板，從而將頂板上熱壓后的閥盤抬升，同時主軸上固定連接的偏心輪同步轉動，從而使偏心輪偏心處轉動連接的頂桿a開始進行圓周運動，使頂桿a推動與其鉸接的滑板，使滑板沿滑桿開始進行線性往復運動，從而通過推板與閥盤接觸，并將其推離下模板，此時頂板繼續上升，并推動推板開始縱向滑動，從而使推板能夠穩定將閥盤推離下模板，當閥盤大半脫離頂板上時，滑筒同步運動至端點處并開始反向轉動，此時推板同步將閥盤推至機架側邊的水池中，進行降溫冷卻。

技術特征：

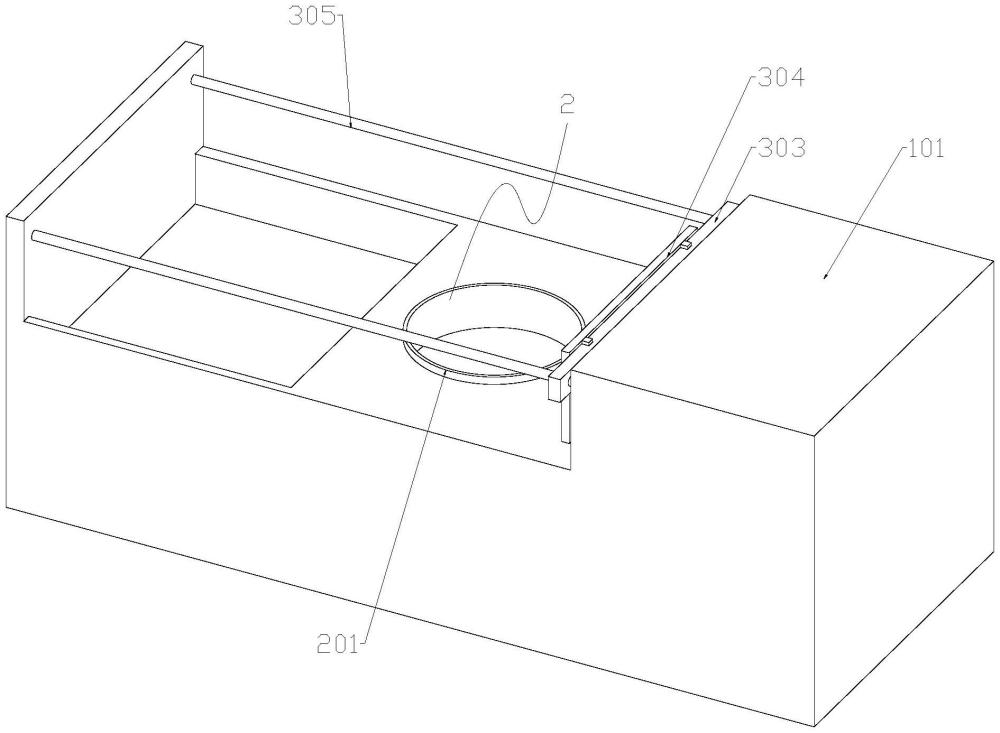

1.一種低泄漏密封呼吸閥閥盤的加工裝置，包括機架(101)，其特征在于，還包括：

2.根據權利要求1所述的低泄漏密封呼吸閥閥盤的加工裝置，其特征在于，所述主軸(209)上固定連接有齒輪(306)，所述齒輪(306)與電機(307)輸出軸上固定裝配的齒輪嚙合連接，所述電機(307)與機架(101)固定連接。

技術總結
本技術公開了一種低泄漏密封呼吸閥閥盤的加工裝置，包括機架，還包括：脫模組件，用于抬升熱壓后的閥盤；所述脫模組件，包括下模板、頂板以及頂桿，所述下模板固定連接在機架上，所述頂板滑動連接在下模板中，兩個所述頂桿對稱鉸接在頂板上；本技術，能夠快速對閥盤進行脫模并冷卻。

技術研發人員：劉濤,劉剛強
受保護的技術使用者：安徽航高安全設備有限公司
技術研發日：20240614
技術公布日：2025/4/28
