本申請涉及管道焊接的，尤其是涉及一種焊接用可調節的小口徑管道接口固定器。

背景技術：

1、在管道焊接過程中，管道對口是焊接加工的重要環節之一，對焊接質量起著至關重要的作用。

2、隨著施工質量要求不斷提高，傳統手動對口容易出現偏差，對口效率低，增加返工和主材的損耗。

3、針對上述中的相關技術，發明人認為存在焊接管道過程中，采用人工對口的方式，施工質量低的缺陷。

技術實現思路

1、為了提高管道焊接質量，本申請提供一種焊接用可調節的小口徑管道接口固定器。

2、本申請提供的一種焊接用可調節的小口徑管道接口固定器，采用如下的技術方案：

3、一種焊接用可調節的小口徑管道接口固定器，包括固定器本體，所述固定器本體包括固定件以及頂推件，所述固定件與所述頂推件滑動連接，所述頂推件能夠靠近或遠離所述固定件移動，所述固定件與所述頂推件之間形成夾持空間，所述夾持空間用于固定需焊接的兩根管道，且兩根管道的接口位于所述夾持空間內。

4、通過采用上述技術方案，將兩根需要焊接的管道端口置于夾持空間內，并且使固定件與頂推件對管道進行夾持，然后進行焊接，相較于傳統的人工對口的方式，對口更加精準，提高了管道焊接質量，以及對口效率。

5、可選的，所述固定件上固定連接有連接桿，所述連接桿遠離所述固定件的一端固定連接有套筒，所述頂推件滑動連接在所述套筒中。

6、通過采用上述技術方案，固定件與連接件的連接方式簡單，制作方便，加工成本低。

7、可選的，所述頂推件上固定連接有插桿，所述插桿插入所述套筒中，所述套筒內還穿設有螺桿，所述螺桿用于頂推所述插桿。

8、通過采用上述技術方案，頂推件的滑動方式簡單，零件便于制作，方便加工。

9、可選的，所述螺桿遠離所述插桿的一端固定有把手，所述把手與所述螺桿相互垂直設置。

10、通過采用上述技術方案，通過把手更加便于轉動螺桿，方便人工操作。

11、可選的，所述固定件與所述頂推件相對的一面上固定設置有橡膠墊。

12、通過采用上述技術方案，在夾持管道時，橡膠墊能夠起到緩沖作用，避免管道外壁變形。

13、可選的，所述橡膠墊邊緣位于所述固定件或所述頂推件邊緣內。

14、通過采用上述技術方案，避免在焊接管道時，橡膠墊損壞。

15、可選的，所述固定件與所述頂推件由角鋼制成，所述固定件與所述頂推件的開口相對設置。

16、通過采用上述技術方案，固定件與頂推件便于取材，方便加工。

17、綜上所述，本申請包括以下至少一種有益技術效果：

18、1.將兩根需要焊接的管道端口置于夾持空間內，并且使固定件與頂推件對管道進行夾持，然后進行焊接，相較于傳統的人工對口的方式，對口更加精準，提高了管道焊接質量，以及對口效率；

19、2.在夾持管道時，橡膠墊能夠起到緩沖作用，避免管道外壁變形。

技術特征：

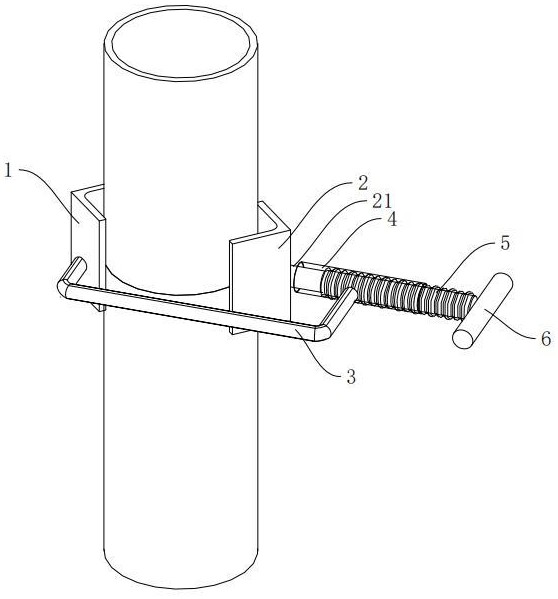

1.一種焊接用可調節的小口徑管道接口固定器，其特征在于，包括固定器本體，所述固定器本體包括固定件(1)以及頂推件(2)，所述固定件(1)與所述頂推件(2)滑動連接，所述頂推件(2)能夠靠近或遠離所述固定件(1)移動，所述固定件(1)與所述頂推件(2)之間形成夾持空間，所述夾持空間用于固定需焊接的兩根管道，且兩根管道的接口位于所述夾持空間內。

2.根據權利要求1所述的焊接用可調節的小口徑管道接口固定器，其特征在于：所述固定件(1)上固定連接有連接桿(3)，所述連接桿(3)遠離所述固定件(1)的一端固定連接有套筒(4)，所述頂推件(2)滑動連接在所述套筒(4)中。

3.根據權利要求2所述的焊接用可調節的小口徑管道接口固定器，其特征在于：所述頂推件(2)上固定連接有插桿(21)，所述插桿(21)插入所述套筒(4)中，所述套筒(4)內還穿設有螺桿(5)，所述螺桿(5)用于頂推所述插桿(21)。

4.根據權利要求3所述的焊接用可調節的小口徑管道接口固定器，其特征在于：所述螺桿(5)遠離所述插桿(21)的一端固定有把手(6)，所述把手(6)與所述螺桿(5)相互垂直設置。

5.根據權利要求1所述的焊接用可調節的小口徑管道接口固定器，其特征在于：所述固定件(1)與所述頂推件(2)相對的一面上固定設置有橡膠墊(7)。

6.根據權利要求5所述的焊接用可調節的小口徑管道接口固定器，其特征在于：所述橡膠墊(7)邊緣位于所述固定件(1)或所述頂推件(2)邊緣內。

7.根據權利要求1所述的焊接用可調節的小口徑管道接口固定器，其特征在于：所述固定件(1)與所述頂推件(2)由角鋼制成，所述固定件(1)與所述頂推件(2)的開口相對設置。

技術總結
本申請涉及管道焊接的技術領域，尤其是涉及一種焊接用可調節的小口徑管道接口固定器，包括固定器本體，所述固定器本體包括固定件以及頂推件，所述固定件與所述頂推件滑動連接，所述頂推件能夠靠近或遠離所述固定件移動，所述固定件與所述頂推件之間形成夾持空間，所述夾持空間用于固定需焊接的兩根管道，且兩根管道的接口位于所述夾持空間內。本申請具有提高管道焊接質量，以及對口效率的效果。

技術研發人員：劉艷婷,周大偉,曲明通,遲白冰,王競千,肖輝茹,周東升
受保護的技術使用者：中國建筑一局（集團）有限公司
技術研發日：20240614
技術公布日：2025/4/28
