本技術涉及汽車閥體生產加工，尤其涉及一種汽車閥體銷釘組裝設備。

背景技術：

1、汽車閥體銷釘是汽車發動機中重要的固定組件，用于連接和固定閥體組件，以確保其穩定性和密封性能。閥體是發動機中控制液體和氣體流動的關鍵部件，而銷釘則是確保這些閥體部件正確安裝和固定的小型但關鍵的零件。

2、汽車閥體銷釘使用組裝設備進行安裝的主要原因是提高生產效率、確保裝配質量和精度，以及保障操作者的安全，組裝設備能夠自動化地完成銷釘?shù)难b配過程，顯著提高生產線的效率。這種自動化設備通常可以同時處理多個組件，減少人工操作的時間和成本，使用組裝設備不僅可以提高生產效率，還可以通過確保裝配精度和質量來優化汽車閥體銷釘?shù)难b配過程。

3、大部分的設備在使用的過程中不具有對閥體進行固定的結構，這可能在進行組裝的過程中因?yàn)殚y體的晃動導致組裝失敗，或銷釘安裝不緊固的問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種汽車閥體銷釘組裝設備，旨在改善不具有對閥體進行固定的結構，這可能在進行組裝的過程中因?yàn)殚y體的晃動導致組裝失敗，或銷釘安裝不緊固的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種汽車閥體銷釘組裝設備，包括推拉板，所述推拉板的上表面固定連接有連接塊，所述連接塊的外壁固定連接有馬達，所述馬達的輸出端固定連接有螺桿，所述螺桿的外壁螺紋連接有推塊，所述推塊的外壁滑動連接在推拉板的內壁，所述推塊的外壁固定連接有第一連接板，所述第一連接板的外壁固定連接有第一轉軸，所述第一轉軸的外壁轉動連接有背夾，所述背夾的外壁固定連接有夾板，所述推拉板的下表面固定連接有滑塊，所述滑塊的內壁滑動連接有滑軌，所述滑軌的下表面設置有防護組件。

4、優選的，所述防護組件包括底板，所述底板的上表面固定連接在滑軌的下表面，所述底板的上表面固定連接有限位擋塊，所述限位擋塊的外壁固定連接在滑軌的外壁，所述底板的上表面固定連接有外殼。

5、優選的，所述底板的上表面固定連接有限位柱，所述限位柱的頂端固定連接有上板。

6、優選的，所述上板的外壁固定連接有電機，所述電機的輸出端固定連接有第二轉軸。

7、優選的，所述第二轉軸的外壁轉動連接在上板的內部，所述第二轉軸的外壁固定連接有曲塊。

8、優選的，所述曲塊的內壁轉動連接有第三轉軸，所述第三轉軸的外壁固定連接有連接柱。

9、優選的，所述連接柱的外壁固定連接有升降柱，所述升降柱的外壁轉動連接有第二連接板。

10、優選的，所述第二連接板的下表面固定連接有調節板，所述調節板的內壁滑動連接在限位柱的外壁。

11、本實用新型具有如下有益效果：

12、1、本實用新型中，通過拉出推拉板將閥體放入推拉板的內部，通過馬達帶動螺桿驅動推塊，這時通過背夾在第一轉軸的限位下帶動夾板對閥體進行快速固定的效果。

13、2、本實用新型中，通過電機帶動第二轉軸驅動曲塊轉動，通過曲塊帶動第三轉軸驅動連接柱，這時通過連接柱帶動升降柱在連接板的內壁轉動，可以起到通過連接板帶動調節板在限位柱的外壁滑動，從而在使用的過程中起到對調節板進行高度調節的效果，可以適應多種大小高度不同的閥體進行組裝的效果。

技術特征：

1.一種汽車閥體銷釘組裝設備，包括推拉板(1)，其特征在于：所述推拉板(1)的上表面固定連接有連接塊(2)，所述連接塊(2)的外壁固定連接有馬達(3)，所述馬達(3)的輸出端固定連接有螺桿(4)，所述螺桿(4)的外壁螺紋連接有推塊(5)，所述推塊(5)的外壁滑動連接在推拉板(1)的內壁，所述推塊(5)的外壁固定連接有第一連接板(6)，所述第一連接板(6)的外壁固定連接有第一轉軸(7)，所述第一轉軸(7)的外壁轉動連接有背夾(8)，所述背夾(8)的外壁固定連接有夾板(9)，所述推拉板(1)的下表面固定連接有滑塊(10)，所述滑塊(10)的內壁滑動連接有滑軌(11)，所述滑軌(11)的下表面設置有防護組件。

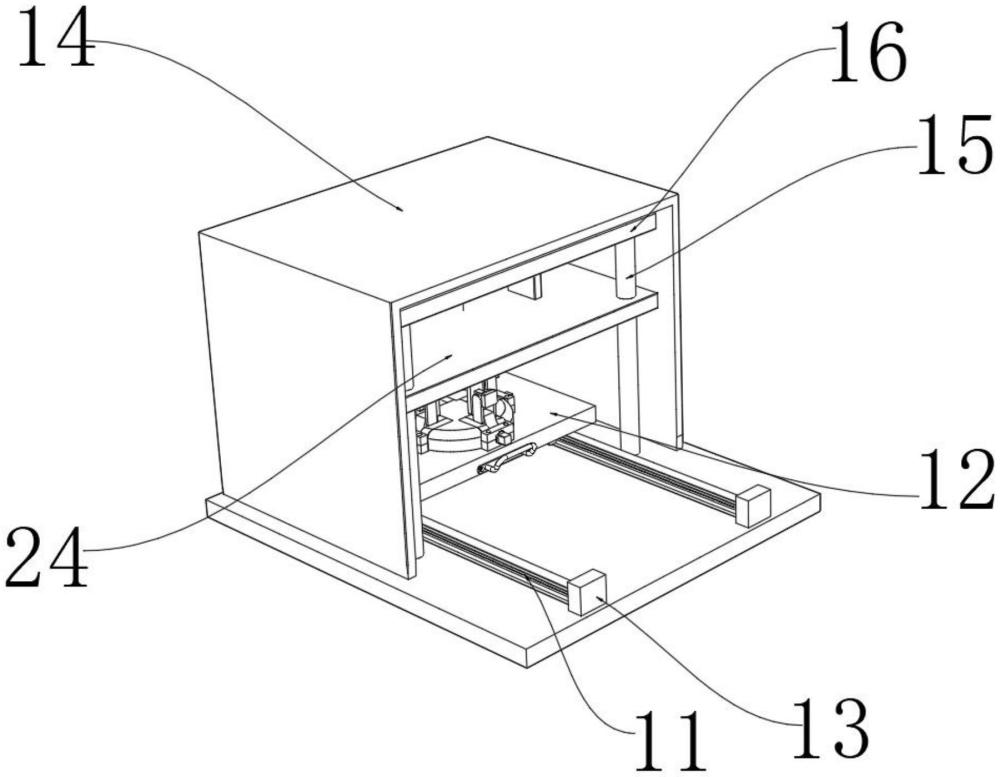

2.根據權利要求1所述的一種汽車閥體銷釘組裝設備，其特征在于：所述防護組件包括底板(12)，所述底板(12)的上表面固定連接在滑軌(11)的下表面，所述底板(12)的上表面固定連接有限位擋塊(13)，所述限位擋塊(13)的外壁固定連接在滑軌(11)的外壁，所述底板(12)的上表面固定連接有外殼(14)。

3.根據權利要求2所述的一種汽車閥體銷釘組裝設備，其特征在于：所述底板(12)的上表面固定連接有限位柱(15)，所述限位柱(15)的頂端固定連接有上板(16)。

4.根據權利要求3所述的一種汽車閥體銷釘組裝設備，其特征在于：所述上板(16)的外壁固定連接有電機(17)，所述電機(17)的輸出端固定連接有第二轉軸(18)。

5.根據權利要求4所述的一種汽車閥體銷釘組裝設備，其特征在于：所述第二轉軸(18)的外壁轉動連接在上板(16)的內部，所述第二轉軸(18)的外壁固定連接有曲塊(19)。

6.根據權利要求5所述的一種汽車閥體銷釘組裝設備，其特征在于：所述曲塊(19)的內壁轉動連接有第三轉軸(20)，所述第三轉軸(20)的外壁固定連接有連接柱(21)。

7.根據權利要求6所述的一種汽車閥體銷釘組裝設備，其特征在于：所述連接柱(21)的外壁固定連接有升降柱(22)，所述升降柱(22)的外壁轉動連接有第二連接板(23)。

8.根據權利要求7所述的一種汽車閥體銷釘組裝設備，其特征在于：所述第二連接板(23)的下表面固定連接有調節板(24)，所述調節板(24)的內壁滑動連接在限位柱(15)的外壁。

技術總結
本技術涉及汽車閥體生產加工技術領域，公開了一種汽車閥體銷釘組裝設備，包括推拉板，所述推拉板的上表面固定連接有連接塊，所述連接塊的外壁固定連接有馬達，所述馬達的輸出端固定連接有螺桿，所述螺桿的外壁螺紋連接有推塊，所述推塊的外壁滑動連接在推拉板的內壁，所述推塊的外壁固定連接有，所述的外壁固定連接有第一轉軸，所述第一轉軸的外壁轉動連接有背夾，所述推拉板的下表面固定連接有滑塊，所述滑塊的內壁滑動連接有滑軌，所述滑軌的下表面設置有防護組件。本技術中，通過拉出推拉板將閥體放入推拉板的內部，通過馬達帶動螺桿驅動推塊，這時通過背夾在第一轉軸的限位下帶動夾板對閥體進行快速固定的效果。

技術研發人員：查光宏
受保護的技術使用者：昆山亞菲特自動化設備科技有限公司
技術研發日：20240618
技術公布日：2025/4/28
