本技術涉及全自動激光切管技術研究與應用領域，尤其涉及一種激光切割機用鏡頭多角度旋轉裝置。

背景技術：

1、通常在激光切割機在進行激光束切割時，需要使用激光切割機用鏡頭多角度旋轉裝置，使激光切割機的鏡頭多角度旋轉，通過調整鏡頭的角度，激光束可以以不同的方向和角度照射到工件表面，從而實現處理復雜的幾何形狀和曲線路徑，提高了加工的精度和效率。

2、經檢索，中國專利公告號：cn220296116u公開了一種激光切割機用鏡頭多角度旋轉裝置，包括工作臺，通過設置兩個橫板，激光器跟隨第四電機的輸出端轉動的過程中穩定性能較好。后側的橫板上的銷軸滑動設置在弧形槽內，激光器和激光鏡頭隨著前側的銷軸轉動的過程中，兩橫板、激光器和激光鏡頭的穩定性能較好，能夠提高本激光切割機的切割精度。

3、而考慮到在激光束對物料進行切割時，需要處理復雜的幾何形狀和曲線路徑，而此裝置在應對這種情況時，需要對調節機構的零件進行更換，以適應復雜的幾何形狀和曲線路徑的過程，較為費力，且更換的過程較為繁瑣，從而導致影響工作效率，或為此提出一種激光切割機用鏡頭多角度旋轉裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種激光切割機用鏡頭多角度旋轉裝置，旨在改善了現有技術中在激光束對物料進行切割時，需要處理復雜的幾何形狀和曲線路徑，需要對調節機構的零件進行更換，較為繁瑣，從而導致影響工作效率，或為此提出一種激光切割機用鏡頭多角度旋轉裝置來解決上述問題的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種激光切割機用鏡頭多角度旋轉裝置，包括支撐桿，所述支撐桿的內壁滑動連接有滑軌，所述滑軌的左側固定連接有電機b，所述電機b的輸出端固定連接有螺紋桿a，所述螺紋桿a的外壁與支撐桿的內壁貫穿且轉動連接，所述螺紋桿a的外壁設置有多方位調節機構，所述多方位調節機構包括有支撐框，所述支撐框的內壁與螺紋桿a的外壁螺紋連接，所述支撐框的頂端與滑軌的內壁滑動連接，所述支撐框的內壁固定且貫穿連接有小型電機b，所述小型電機b的輸出端固定連接有轉動柱，所述轉動柱的底端通過柱體鉸接有插接柱，所述插接柱的內壁插接有激光頭。

3、作為上述技術方案的進一步描述：

4、所述柱體的一端與插接柱的頂端固定連接，所述柱體的外壁與轉動柱的底端轉動連接。

5、作為上述技術方案的進一步描述：

6、所述轉動柱的外壁固定有小型電機a，所述小型電機a的輸出端固定連接有圓柱，所述圓柱的外壁與轉動柱的內壁貫穿且轉動連接，所述圓柱的外壁固定連接有第一齒輪，所述第一齒輪的齒牙嚙合有第二齒輪，所述第二齒輪的內壁與柱體的外壁固定連接。

7、作為上述技術方案的進一步描述：

8、所述插接柱的內壁插接有插銷，所述插銷的外壁開設有螺紋槽，所述螺紋槽的內壁螺紋連接有螺栓，所述螺栓的外壁與激光頭的內壁螺紋連接，所述激光頭的頂端開設有卡接槽，所述卡接槽的內壁與插銷的外壁插接。

9、作為上述技術方案的進一步描述：

10、所述支撐桿的頂端固定連接有電機a，所述支撐桿的內壁貫穿且轉動連接有螺紋桿b，所述螺紋桿b的頂端與電機a的輸出端固定連接，所述螺紋桿b的外壁與滑軌的內壁螺紋連接。

11、作為上述技術方案的進一步描述：

12、所述支撐桿的底端滑動連接有導軌，所述導軌的后端固定連接有電機c，所述電機c的輸出端固定連接有螺紋桿c，所述螺紋桿c的外壁與支撐桿的底端螺紋連接。

13、作為上述技術方案的進一步描述：

14、所述導軌的外壁固定連接有工作臺。

15、作為上述技術方案的進一步描述：

16、所述支撐桿與導軌設有兩組。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過使用多方位調節機構，使控制電流來實現精確的旋轉角度，從而能夠在各個方向上精確地照射激光束到工件表面，實現復雜的切割、雕刻或打孔任務。

19、2、本實用新型中，通過激光頭可以進行快速更換，可以快速、方便地拆卸和安裝，可以簡化維護過程，節省維護時間，并使得更換激光頭或進行清潔更加容易，從而減少了生產線的停機時間，提高了生產效率。

技術特征：

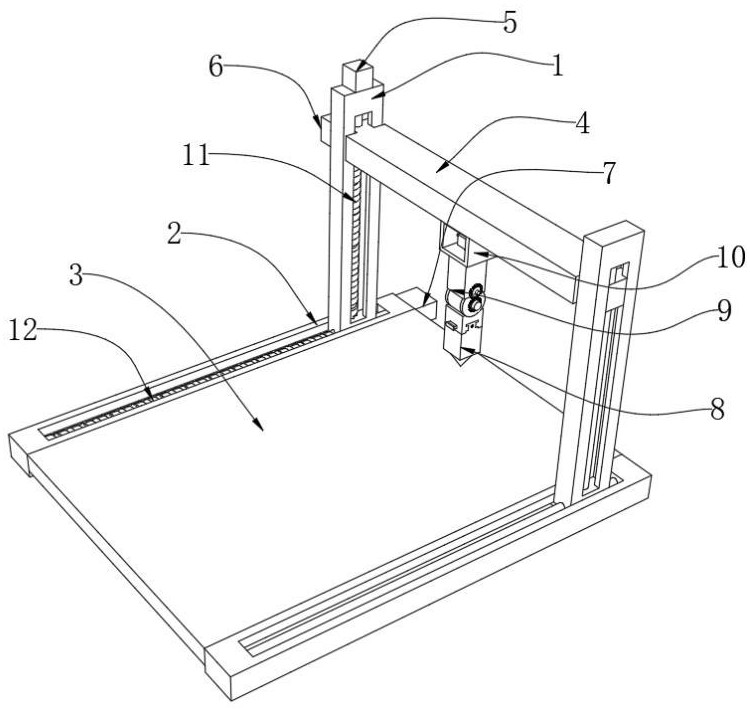

1.一種激光切割機用鏡頭多角度旋轉裝置，包括支撐桿（1），其特征在于：所述支撐桿（1）的內壁滑動連接有滑軌（4），所述滑軌（4）的左側固定連接有電機b（6），所述電機b（6）的輸出端固定連接有螺紋桿a（22），所述螺紋桿a（22）的外壁與支撐桿（1）的內壁貫穿且轉動連接，所述螺紋桿a（22）的外壁設置有多方位調節機構，所述多方位調節機構包括有支撐框（10），所述支撐框（10）的內壁與螺紋桿a（22）的外壁螺紋連接，所述支撐框（10）的頂端與滑軌（4）的內壁滑動連接，所述支撐框（10）的內壁固定且貫穿連接有小型電機b（24），所述小型電機b（24）的輸出端固定連接有轉動柱（9），所述轉動柱（9）的底端通過柱體（18）鉸接有插接柱（14），所述插接柱（14）的內壁插接有激光頭（8）。

2.根據權利要求1所述的一種激光切割機用鏡頭多角度旋轉裝置，其特征在于：所述柱體（18）的一端與插接柱（14）的頂端固定連接，所述柱體（18）的外壁與轉動柱（9）的底端轉動連接。

3.根據權利要求1所述的一種激光切割機用鏡頭多角度旋轉裝置，其特征在于：所述轉動柱（9）的外壁固定有小型電機a（13），所述小型電機a（13）的輸出端固定連接有圓柱（23），所述圓柱（23）的外壁與轉動柱（9）的內壁貫穿且轉動連接，所述圓柱（23）的外壁固定連接有第一齒輪（15），所述第一齒輪（15）的齒牙嚙合有第二齒輪（16），所述第二齒輪（16）的內壁與柱體（18）的外壁固定連接。

4.根據權利要求1所述的一種激光切割機用鏡頭多角度旋轉裝置，其特征在于：所述插接柱（14）的內壁插接有插銷（17），所述插銷（17）的外壁開設有螺紋槽（19），所述螺紋槽（19）的內壁螺紋連接有螺栓（21），所述螺栓（21）的外壁與激光頭（8）的內壁螺紋連接，所述激光頭（8）的頂端開設有卡接槽（20），所述卡接槽（20）的內壁與插銷（17）的外壁插接。

5.根據權利要求1所述的一種激光切割機用鏡頭多角度旋轉裝置，其特征在于：所述支撐桿（1）的頂端上固定連接有電機a（5），所述支撐桿（1）的內壁貫穿且轉動連接有螺紋桿b（11），所述螺紋桿b（11）的頂端與電機a（5）的輸出端固定連接，所述螺紋桿b（11）的外壁與滑軌（4）的內壁螺紋連接。

6.根據權利要求1所述的一種激光切割機用鏡頭多角度旋轉裝置，其特征在于：所述支撐桿（1）的底端滑動連接有導軌（2），所述導軌（2）的后端固定連接有電機c（7），所述電機c（7）的輸出端固定連接有螺紋桿c（12），所述螺紋桿c（12）的外壁與支撐桿（1）的底端螺紋連接。

7.根據權利要求6所述的一種激光切割機用鏡頭多角度旋轉裝置，其特征在于：所述導軌（2）的外壁固定連接有工作臺（3）。

8.根據權利要求1所述的一種激光切割機用鏡頭多角度旋轉裝置，其特征在于：所述支撐桿（1）與導軌（2）設有兩組。

技術總結
本技術涉及全自動激光切管技術研究與應用領域，公開了一種激光切割機用鏡頭多角度旋轉裝置，包括支撐桿，所述支撐桿的內壁滑動連接有滑軌，所述滑軌的左側固定連接有電機B，所述電機B的輸出端固定連接有螺紋桿A，所述螺紋桿A的外壁與支撐桿的內壁貫穿且轉動連接，所述螺紋桿A的外壁設置有多方位調節機構，所述多方位調節機構包括有支撐框，所述支撐框的內壁與螺紋桿A的外壁螺紋連接，所述支撐框的頂端與滑軌的內壁滑動連接。本技術中，通過使用多方位調節機構，使控制電流來實現精確的旋轉角度，從而能夠在各個方向上精確地照射激光束到工件表面，實現復雜的切割、雕刻或打孔任務。

技術研發人員：蔣習鋒,王帥,劉成龍,房慶峰,王雪
受保護的技術使用者：濟南金威刻激光科技股份有限公司
技術研發日：20240619
技術公布日：2025/4/28
