本技術涉及板材校平，尤其涉及一種平板校平器。

背景技術：

1、平板是指有一定形狀、有一定厚度、由金屬加工成的平面板。在生產過程中，各種金屬板應用十分廣泛。可是在制造由鋼板、鈦板、鋁板等金屬板構成的板材中，板材會產生翹曲或波形狀的變形，在運輸過程中，往往也會出現一些變形，導致板材出現不平整，不利于進一步的加工生產。因此對板材的校平是必不可少的。由此本申請?zhí)峁┝艘环N平板校平器。

技術實現思路

1、本實用新型針對上述現有技術中存在的不足，提供一種平板校平器。

2、本實用新型解決上述技術問題的技術方案如下：一種平板校平器，包括工作架，安裝在工作架上的工作臺，工作臺上設有若干個校平口，工作臺上方設有壓緊設備，工作臺下方設有與壓緊設備配合使用的校平設備，所述壓緊設備一端與工作架的一側鉸接，壓緊設備另一端與工作架的另一側可拆卸連接。

3、進一步，所述壓緊設備包括壓緊架，壓緊架一端與工作架一側鉸接，壓緊架另一端與工作架另一側可拆卸連接，壓緊架上設有至少兩個滑動連接的壓緊柱。

4、進一步，所述壓緊架包括兩塊u型并列連接的鋼板，所述壓緊柱上設有上移動板和下移動板，上移動板和下移動板均與u型鋼板滑動連接。

5、進一步，所述壓緊柱下端可活動的安裝有壓緊盤。

6、進一步，所述校平設備包括與校平口相對應的液壓油缸。

7、進一步，所述液壓油缸頂端設有與校平口孔徑相同的頂緊盤。

8、進一步，所述壓緊架鉸接工作架的一端安裝有拉緊板，拉緊板自由端通過彈簧與工作架底端連接。

9、與現有技術相比，本實用新型的有益效果是：本申請采用壓緊設備和校平設備對平板進行上下夾持，通過上下夾持來對平板不平處進行校平，從而實現平板的校平，與常用的輥式校平機不同的是，因?yàn)楸旧暾埧梢詫ζ桨逭w或者其任一指定位置進行校平，比輥式校平機安全性更好，便于操作，更加適合于應用。

技術特征：

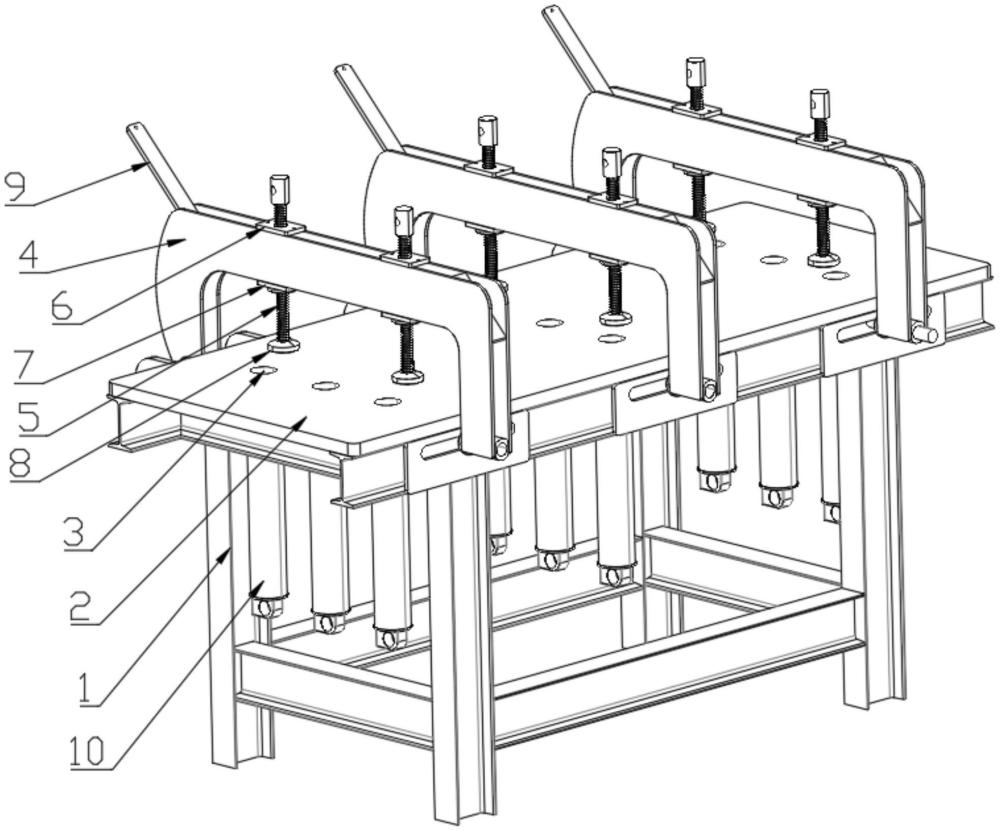

1.一種平板校平器，包括工作架(1)，安裝在工作架(1)上的工作臺(2)，其特征在于：所述工作臺(2)上設有若干個校平口(3)，工作臺(2)上方設有壓緊設備，工作臺(2)下方設有與壓緊設備配合使用的校平設備，所述壓緊設備一端與工作架(1)的一側鉸接，壓緊設備另一端與工作架(1)的另一側可拆卸連接。

2.根據權利要求1所述的一種平板校平器，其特征在于：所述壓緊設備包括壓緊架(4)，壓緊架(4)一端與工作架(1)一側鉸接，壓緊架(4)另一端與工作架(1)另一側可拆卸連接，壓緊架(4)上設有至少兩個滑動連接的壓緊柱(5)。

3.根據權利要求2所述的一種平板校平器，其特征在于：所述壓緊架(4)包括兩塊u型并列固定連接的鋼板，所述壓緊柱(5)上設有上移動板(6)和下移動板(7)，上移動板(6)和下移動板(7)均與u型鋼板滑動連接。

4.根據權利要求2或3所述的一種平板校平器，其特征在于：所述壓緊柱(5)下端可拆卸的安裝有壓緊盤(8)。

5.根據權利要求1所述的一種平板校平器，其特征在于：所述校平設備包括與校平口(3)相對應的液壓油缸(10)。

6.根據權利要求5所述的一種平板校平器，其特征在于：所述液壓油缸(10)頂端設有與校平口(3)孔徑相同的頂緊盤。

7.根據權利要求2或3所述的一種平板校平器，其特征在于：所述壓緊架(4)鉸接工作架(1)的一端安裝有拉緊板(9)，拉緊板(9)自由端通過彈簧與工作架(1)底端連接。

技術總結
本技術涉及板材校平技術領域，尤其涉及一種平板校平器，包括工作架，安裝在工作架上的工作臺，工作臺上設有若干個校平口，工作臺上方設有壓緊設備，工作臺下方設有與壓緊設備配合使用的校平設備，所述壓緊設備一端與工作架的一側鉸接，壓緊設備另一端與工作架的另一側可拆卸連接。本申請采用壓緊設備和校平設備對平板進行上下夾持，通過上下夾持來對平板不平處進行校平，從而實現平板的校平，與常用的輥式校平機不同的是，因?yàn)楸旧暾埧梢詫ζ桨逭w或者其任一指定位置進行校平，比輥式校平機安全性更好，便于操作，更加適合于應用。

技術研發人員：孫帥,粘學貞
受保護的技術使用者：煙臺三牧電子設備有限公司
技術研發日：20240709
技術公布日：2025/4/28
