本技術涉及鋼筋折彎，更具體地說，涉及一種房屋建設用鋼筋折彎裝置。

背景技術：

1、房屋建設會使用到大量的鋼筋，保證房屋建設的強度，能夠有效防止房屋的坍塌，部分的鋼筋需要進行折彎處理，因此需要使用到鋼筋折彎裝置。

2、現有的鋼筋折彎裝置一般是將鋼筋固定位置后通過沖壓結構將突出的鋼筋彎折，達到折彎的效果，但是目前的折彎裝置缺少一種可以固定不同尺寸鋼筋位置的限位結構，導致在房屋建設過程中不便對不同尺寸鋼筋折彎處理，存在折彎過程中偏移的現象，影響裝置折彎操作的精準性。鑒于此，我們提出一種房屋建設用鋼筋折彎裝置。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種房屋建設用鋼筋折彎裝置，以解決當前鋼筋折彎裝置上限位架構限制鋼筋尺寸單一，不便于對不同尺寸的鋼筋進行限位，存在鋼筋在折彎過程中偏移的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種房屋建設用鋼筋折彎裝置，包括由底板、x軸調節座和安裝在x軸調節座上的y軸調節座，所述y軸調節座的活動部頂部固定設有限位組件，所述y軸調節座的活動部頂部固定設有位于限位組件上方的擠壓件，所述底板頂部且靠近限位組件后側處固定設有支撐架和折彎件；

3、所述限位組件包括兩個與y軸調節座中心對稱的固定座，兩側所述固定座平齊的側壁之間轉動安裝有轉桿，所述轉桿位于固定座內側的桿壁上固定設有六邊形的固定塊，所述固定塊的六側邊環形陣列有限位卡條，若干個所述限位卡條遠離固定塊一側均開設有條形卡槽，且若干個所述條形卡槽直徑大小與不同大小鋼筋尺寸對應，兩個所述固定座相向一面安裝有與轉桿結合的固定件。

4、本實用新型通過設計限位組件與擠壓件結構可以對鋼筋進行夾持固定位置，這樣在支撐架與折彎件的配合下可以對突出的鋼筋進行折彎處理，保持鋼筋在折彎過程中位置穩定，限位組件上設置的固定座、轉桿和固定塊配合可以方便轉動調節帶有不同大小條形卡槽卡位條的位置，配合固定件的限位可以保持調節后位置的固定，以便對不同大小鋼筋進行夾持限位，保持在折彎過程中位置的穩定，這樣的結構配合可以減小折彎操作中偏移的概率，提高折彎角度的準確性。

5、優選地，所述擠壓件包括兩個l形板，單個所述l形板的底部固定設有電動推桿，所述電動推桿貫穿l形板頂部的伸縮端固定設有與限位組件結構相同的夾持件。

6、優選地，所述轉桿的兩端均開設有六邊形孔，兩個所述固定座與固定件結合的一側固定設有定位塊。

7、優選地，所述固定件包括拉塊，所述拉塊靠近固定座一側固定設有與六邊形孔結合的六邊形塊，所述拉塊靠近固定座一側環形陣列有限位塊，所述限位塊的側端開設有與定位塊結合的定位槽。

8、優選地，所述轉桿由兩個連接桿結合組成，所述轉桿的桿壁上固定設有與兩個固定座相鄰一側貼合的限位環。

9、優選地，所述支撐架包括若干個固定桿，若干個所述固定桿的頂端固定設有由兩個圓錐組成的卡位件，兩個所述尖端形成有對鋼筋進行限位的環狀凹槽。

10、優選地，所述折彎件包括安裝臺，所述安裝臺的頂部固定設有液壓桿，所述液壓桿的伸縮端固定設有與卡位件外側邊平齊的沖壓件，且所述沖壓件靠近卡位件一側設置有v形槽。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設計限位組件與擠壓件結構可以對鋼筋進行夾持固定位置，這樣在支撐架與折彎件的配合下可以對突出的鋼筋進行折彎處理，保持鋼筋在折彎過程中位置穩定，限位組件上設置的固定座、轉桿和固定塊配合可以方便轉動調節帶有不同大小條形卡槽卡位條的位置，配合固定件的限位可以保持調節后位置的固定，以便對不同大小鋼筋進行夾持限位，保持在折彎過程中位置的穩定，這樣的結構配合可以減小折彎操作中偏移的概率，提高折彎角度的準確性。

13、2、本實用新型還通過設計兩個圓錐組成的卡位件結構可以適合不同尺寸鋼筋限位，配合帶有v形槽的沖壓件可以在擠壓折彎鋼筋時保持位置穩定，夾持限位使得在擠壓鋼筋時不易偏移，進一步提高了折彎角度的精準性。

技術特征：

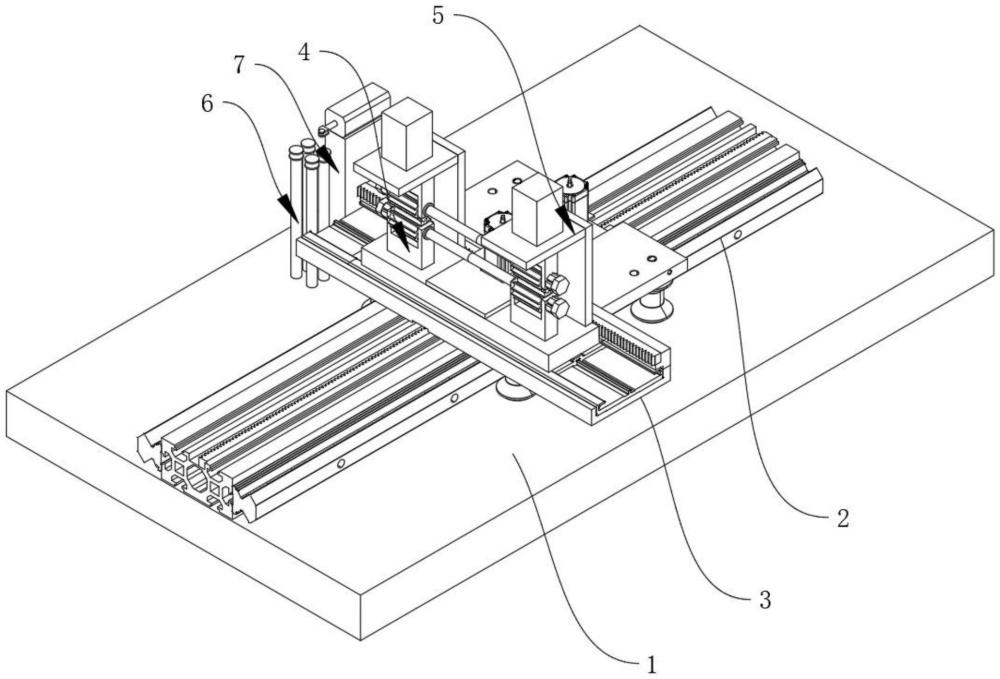

1.一種房屋建設用鋼筋折彎裝置，其特征在于，包括由底板(1)、x軸調節座(2)和安裝在x軸調節座(2)上的y軸調節座(3)，所述y軸調節座(3)的活動部頂部固定設有限位組件(4)，所述y軸調節座(3)的活動部頂部固定設有位于限位組件(4)上方的擠壓件(5)，所述底板(1)頂部且靠近限位組件(4)后側處固定設有支撐架(6)和折彎件(7)；

2.根據權利要求1所述的房屋建設用鋼筋折彎裝置，其特征在于，所述擠壓件(5)包括兩個l形板(501)，單個所述l形板(501)的底部固定設有電動推桿(502)，所述電動推桿(502)貫穿l形板(501)頂部的伸縮端固定設有與限位組件(4)結構相同的夾持件(503)。

3.根據權利要求1所述的房屋建設用鋼筋折彎裝置，其特征在于，所述轉桿(402)的兩端均開設有六邊形孔(406)，兩個所述固定座(401)與固定件(407)結合的一側固定設有定位塊(408)。

4.根據權利要求3所述的房屋建設用鋼筋折彎裝置，其特征在于，所述固定件(407)包括拉塊(4071)，所述拉塊(4071)靠近固定座(401)一側固定設有與六邊形孔(406)結合的六邊形塊(4072)，所述拉塊(4071)靠近固定座(401)一側環形陣列有限位塊(4073)，所述限位塊(4073)的側端開設有與定位塊(408)結合的定位槽(4074)。

5.根據權利要求1所述的房屋建設用鋼筋折彎裝置，其特征在于，所述轉桿(402)由兩個連接桿結合組成，所述轉桿(402)的桿壁上固定設有與兩個固定座(401)相鄰一側貼合的限位環(409)。

6.根據權利要求1所述的房屋建設用鋼筋折彎裝置，其特征在于，所述支撐架(6)包括若干個固定桿(601)，若干個所述固定桿(601)的頂端固定設有由兩個圓錐組成的卡位件(602)，兩個所述圓錐相連的一端為尖端，兩個所述尖端形成有對鋼筋進行限位的環狀凹槽。

7.根據權利要求6所述的房屋建設用鋼筋折彎裝置，其特征在于，所述折彎件(7)包括安裝臺(701)，所述安裝臺(701)的頂部固定設有液壓桿(702)，所述液壓桿(702)的伸縮端固定設有與卡位件(602)外側邊平齊的沖壓件(703)，且所述沖壓件(703)靠近卡位件(602)一側設置有v形槽。

技術總結
本技術公開了一種房屋建設用鋼筋折彎裝置，涉及鋼筋折彎技術領域，旨在解決當前鋼筋折彎裝置上限位架構限制鋼筋尺寸單一，不便于對不同尺寸的鋼筋進行限位，存在鋼筋在折彎過程中偏移的技術問題，包括由底板、X軸調節座和安裝在X軸調節座上的Y軸調節座，所述Y軸調節座的活動部頂部固定設有限位組件，所述Y軸調節座的活動部頂部固定設有位于限位組件上方的擠壓件，本技術通過設計限位組件與擠壓件結構可以對鋼筋進行夾持固定位置，這樣在支撐架與折彎件的配合下可以對突出的鋼筋進行折彎處理。本技術具有可以根據鋼筋直徑大小來調整不同大小條形卡槽的位置，提高鋼筋在折彎過程中限位穩定的優點。

技術研發人員：葉俊杰,葉國平,劉冰冰,陳雪婷,李婭
受保護的技術使用者：浙江睿杰建設有限公司
技術研發日：20240709
技術公布日：2025/4/28
