本技術涉及圓盤刀安裝，具體為一種圓盤剪刀軸快速安裝架。

背景技術：

1、縱剪機又稱縱剪線、縱切機、分條機，是薄板材分切設備的一種稱呼，其適用于進行薄板材帶料的縱向剪切工作，并將分切后的窄條重新卷繞成卷。

2、現有的縱剪機的圓盤刀在使用時，將多個圓盤刀安裝在一根刀軸上，各個圓盤刀之間的距離均已被固定，不能被調節，若要調節圓盤刀之間的間距，要重新組合才行。再者就是圓盤刀的刀軸兩端都會轉動設置在機體上，不便于拆卸，導致更換圓盤刀不方便。為此，我們提出一種圓盤剪刀軸快速安裝架。

技術實現思路

1、針對現有縱剪機的刀軸固定，不便于拆卸和對圓盤刀調節的不足，本實用新型提供了一種圓盤剪刀軸快速安裝架，具備方便將各個刀軸拆卸以及對圓盤刀方便拆卸和安裝的優點，解決了上述背景技術中提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種圓盤剪刀軸快速安裝架，包括至少兩根平行設置的支撐軸，支撐軸上滑動套設有若干個調節座，每個調節座上均設有可將其調至預設位置的鎖緊件；

3、調節座的底部均設有第一連接板，每個第一連接板下方均設有刀軸架，刀軸架包括可拆卸連接在第一連接板下方的第二連接板，每塊第二連接板的底部連接有支撐臂；支撐臂的底部設有軸承座，軸承座內轉動安裝有一根刀軸，刀軸的兩端分別伸至軸承座外；

4、刀軸一端上可拆卸安裝有圓盤剪，刀軸另一端與設置在支撐臂上的驅動裝置連接。

5、優選的是，鎖緊件分別為設置在調節座上的鎖緊螺栓，擰動鎖緊螺栓使其與支撐軸相抵。

6、優選的是，第一連接板和第二連接板的邊緣之間通過螺栓緊固。

7、優選的是，驅動裝置包括設置在支撐臂頂部一側的驅動電機，驅動電機的轉軸貫穿至支撐臂另一側，刀軸的末端和驅動電機的轉軸上均設有皮帶輪，兩個皮帶輪之間通過皮帶連接。

8、優選的是，支撐臂均傾斜向下延伸。

9、優選的是，支撐軸的兩端分別連接在滑塊上，每個滑塊均安裝在支撐導軌上；

10、兩個滑塊的頂部之間通過u型架連接，u型架開口朝下且其頂部中間位置安裝有伸縮機構；

11、其中，支撐軸設置在縱切機的機架內頂部，支撐導軌安裝在機架內壁上，伸縮機構頂部與機架頂部連接。

12、優選的是，圓盤剪位于刀軸遠離皮帶輪的一端；

13、圓盤剪靠近支撐臂的一側設有擋座，擋座同軸設置在刀軸上，圓盤剪的中心孔套在刀軸上，且刀軸末端螺紋連接有鎖緊螺母。

14、優選的是，擋座為正多邊形。

15、與現有技術相比，本實用新型在使用時，位于支撐軸上的圓盤剪數量為多個，當調整調節座時能夠改變圓盤剪之間間距時，能夠形成多個剪切通道；同時，將第一連接板、第二連接板之間的螺栓擰松即可拆卸，可將刀軸架進行拆卸，這樣方便維修和維護。

技術特征：

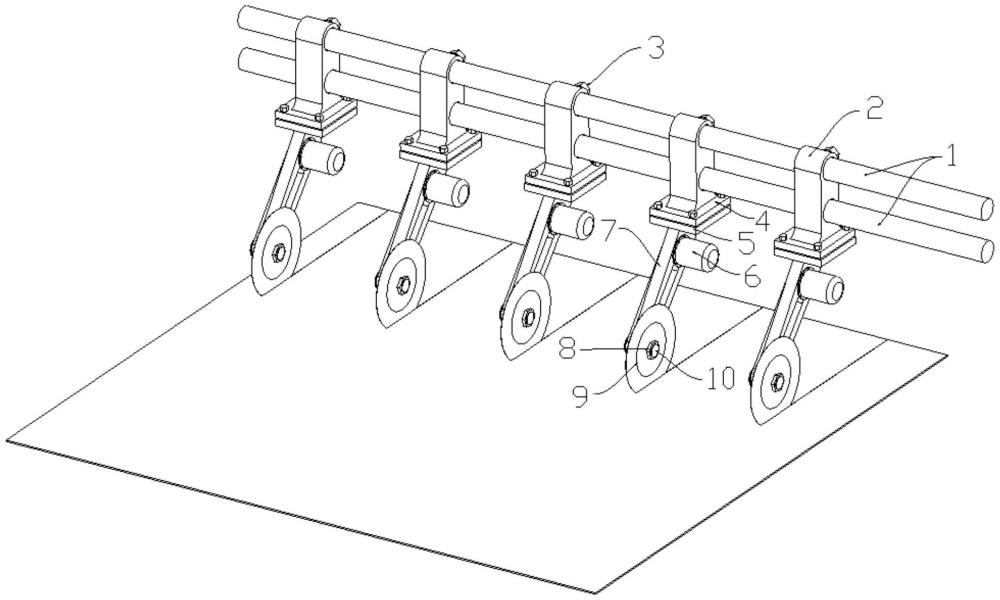

1.一種圓盤剪刀軸快速安裝架，其特征在于，包括至少兩根平行設置的支撐軸(1)，支撐軸(1)上滑動套設有若干個調節座(2)，每個調節座(2)上均設有可將其調至預設位置的鎖緊件；

2.根據權利要求1所述的一種圓盤剪刀軸快速安裝架，其特征在于，鎖緊件分別為設置在調節座(2)上的鎖緊螺栓(3)，擰動鎖緊螺栓(3)使其與支撐軸(1)相抵。

3.根據權利要求1所述的一種圓盤剪刀軸快速安裝架，其特征在于，第一連接板(4)和第二連接板(5)的邊緣之間通過螺栓緊固。

4.根據權利要求1所述的一種圓盤剪刀軸快速安裝架，其特征在于，驅動裝置包括設置在支撐臂(7)頂部一側的驅動電機(6)，驅動電機(6)的轉軸貫穿至支撐臂(7)另一側，刀軸(10)的末端和驅動電機(6)的轉軸上均設有皮帶輪(12)，兩個皮帶輪(12)之間通過皮帶連接。

5.根據權利要求1所述的一種圓盤剪刀軸快速安裝架，其特征在于，支撐臂(7)均傾斜向下延伸。

6.根據權利要求1所述的一種圓盤剪刀軸快速安裝架，其特征在于，支撐軸(1)的兩端分別連接在滑塊(18)上，每個滑塊(18)均安裝在支撐導軌(19)上；

7.根據權利要求1所述的一種圓盤剪刀軸快速安裝架，其特征在于，圓盤剪(9)位于刀軸(10)遠離皮帶輪(12)的一端；

8.根據權利要求7所述的一種圓盤剪刀軸快速安裝架，其特征在于，擋座(15)為正多邊形。

技術總結
本技術公開了一種圓盤剪刀軸快速安裝架，涉及圓盤刀安裝技術領域，具體包括至少兩根平行設置的支撐軸，支撐軸上滑動套設有若干個調節座，每個調節座上均設有可將其調至預設位置的鎖緊件；調節座的底部均設有第一連接板，每個第一連接板下方均設有刀軸架，刀軸架包括可拆卸連接在第一連接板下方的第二連接板，每塊第二連接板的底部連接有支撐臂。本技術在使用時，位于支撐軸上的圓盤剪數量為多個，當調整調節座時能夠改變圓盤剪之間間距時，能夠形成多個剪切通道；同時，將第一連接板、第二連接板之間的螺栓擰松即可拆卸，可將刀軸架進行拆卸，這樣方便維修和維護。

技術研發人員：錢軍,虞軍,賴會新,張小朝,黃廣軍,李國義
受保護的技術使用者：襄陽嘉德機械有限公司
技術研發日：20240711
技術公布日：2025/4/28
