本發明涉及一種螺旋翅片管彎管模具，屬于彎管裝置。

背景技術：

1、隨著鍋爐技術的發展，愈來愈多的蛇形受熱面采用螺旋翅片管。采用螺旋翅片管制作的蛇形管受熱面，蛇形管的u形彎頭為光管，直管部分帶有翅片。在采用螺旋翅片管制作蛇形管時，若使用現有的彎管模，螺旋翅片管的光管部分沿彎管槽彎成u形彎頭后，由于受到u形彎頭兩端直管部分翅片的阻礙，u形彎頭難以脫出彎管模，若強行脫出則勢必會損傷翅片。因此，研發一種結構簡單、螺旋翅片管彎管后u形彎頭能夠方便脫出且不會損傷翅片的彎管模具符合實際需要。

技術實現思路

1、本發明主要是解決現有技術中用整體式彎管模具對螺旋翅片管進行彎管后，無法順利將螺旋翅片管取出的技術問題，提供一種結構簡單可靠，便于實施并且能將彎管后的螺旋翅片管順利取出的彎管模具。

2、本發明針對上述技術問題主要是通過下述技術方案得以解決的：本發明包括固定座，固定在固定座上具有中心線l的彎管模，在彎管模的外壁環向設置的彎管槽，彎管模由上模和下模在水平分型面和垂直分型面拼合而成，水平分型面位于彎管槽水平中心線所處水平平面上，垂直分型面垂直于水平分型面。

3、作為優選，垂直分型面經過彎管模的圓弧段管槽圓點且與彎管槽的直槽段平行。

4、作為優選，固定座的底部設置有定位槽以及凸臺。

5、作為優選，在遠離上模一側的彎管槽直槽段表面上布置方齒，且方齒位于彎管起點處。

6、作為優選，凸臺側壁分布有透氣槽。

7、作為優選，上模與下模通過三個螺栓固定連接。

8、作為優選，整體模具進行熱處理，彎管槽表面進行淬火。

9、本發明結構簡單，具有以下優點：

10、本發明采用可拆卸的分體模，上模和下模在水平分型面和垂直分型面拼合為一體，用于導引光管的彎管槽由上模和下模共同構成，水平分型面位于彎管槽水平中心線所處水平平面上；本發明在使用時，當螺旋翅片管上的u形彎頭通過彎管模彎管成形后，將上模拆下，可使彎管模上一側的彎管槽水平中心線以上部分處于開放狀態，此時處于彎管槽內的u形彎頭只要由彎管模上開放的一側向上翻起即可順利地脫出彎管模；在上述翻起、脫出過程中彎管模并不會觸及到直管部分的翅片，因而不會帶來翅片損傷；

11、進一步地，在彎管起點處且遠離上模一側的彎管槽直槽段表面布置方齒，可增加螺旋翅片管與模具間接觸的摩擦力，從而避免在彎管的時候因模具的旋轉帶動管子位移，保證了彎管質量；

12、進一步地，上模和下模用三個螺栓固定連接，從而提高彎管時整體模具的穩定性，且能延長螺栓的使用壽命；

13、進一步地，在凸臺側壁上設置透氣槽，起到良好的散熱效果；

14、進一步地，整體模具進行熱處理，彎管表面進行淬火，大幅度提高模具的耐用性。

技術特征：

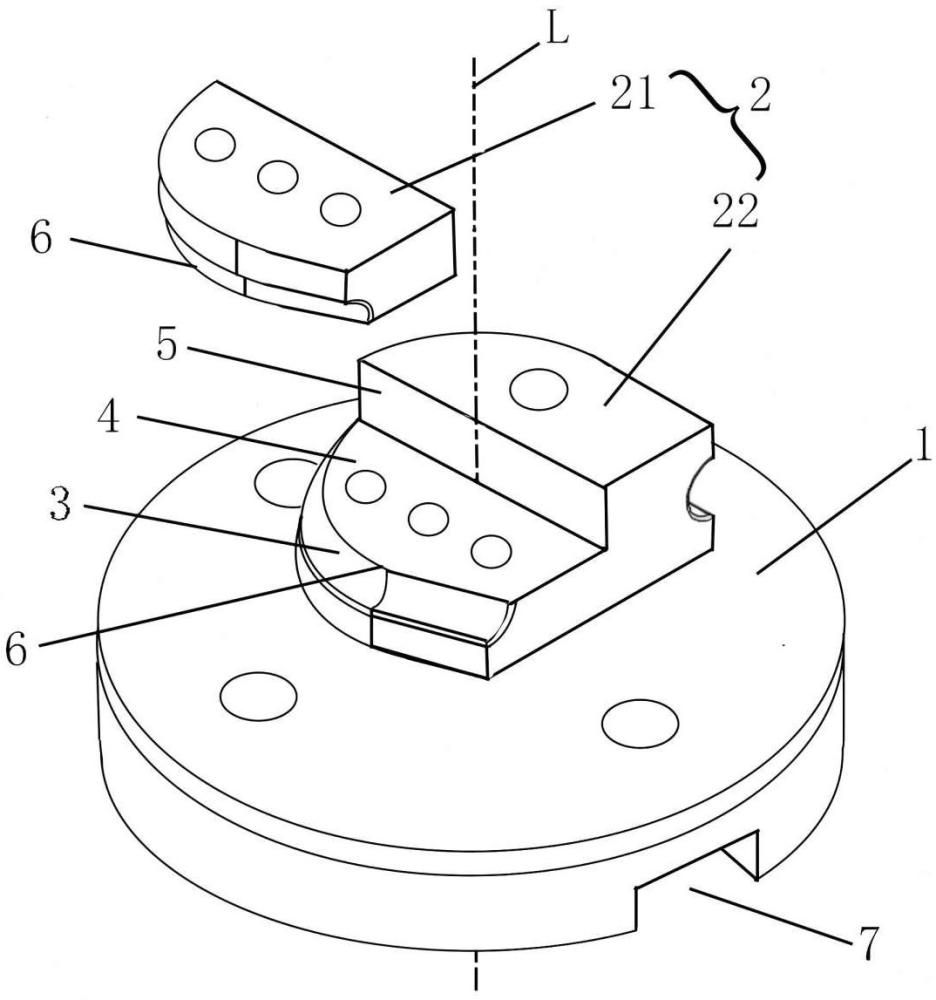

1.一種螺旋翅片管彎管模具，包括固定座（1）,固定在所述固定座（1）上具有中心線l的彎管模（2），在所述彎管模（2）的外壁環向設置的彎管槽（3），其特征在于：所述彎管模（2）由上模（21）和下模（22）在水平分型面（4）和垂直分型面（5）拼合而成，所述水平分型面（4）位于所述彎管槽（3）水平中心線（6）所處水平平面上，所述垂直分型面（5）垂直于所述水平分型面（4）。

2.根據權利要求1所述的一種螺旋翅片管彎管模具，其特征在于：所述垂直分型面（5）經過所述彎管模（2）的圓弧段管槽圓點（o）且與所述彎管槽（3）的直槽段平行。

3.根據權利要求1或2所述的一種螺旋翅片管彎管模具，其特征在于：所述固定座（1）的底部設置有定位槽（7）以及凸臺（8）。

4.根據權利要求1或2或3所述的一種螺旋翅片管彎管模具，其特征在于：在遠離上模（21）一側的所述彎管槽（3）直槽段表面上布置方齒（9），且所述方齒（9）位于彎管起點處。

5.據權利要求4所述的一種螺旋翅片管彎管模具，其特征在于：所述凸臺（8）側壁分布有透氣槽（81）。

6.根據權利要求1或2或3或4所述的一種螺旋翅片管彎管模具，其特征在于：所述上模（21）與所述下模（22）通過三個螺栓（10）固定連接。

7.根據權利要求1或2或3或4所述的一種螺旋翅片管彎管模具，其特征在于：整體模具進行熱處理，所述彎管槽(3)表面進行淬火。

技術總結
本發明涉及一種螺旋翅片管彎管模具，屬于彎管裝置技術領域。本發明包括固定座,固定在所述固定座上具有中心線L的彎管模，在所述彎管模的外壁環向設置的彎管槽，其特征在于：所述彎管模由上模和下模在水平分型面和垂直分型面拼合而成，所述水平分型面位于所述彎管槽水平中心線所處水平平面上，所述垂直分型面垂直于所述水平分型面。此彎管模具采用分體式模具設計，從而保證螺旋翅片管在彎制完成后能夠順利取出而不傷及螺旋翅片管表面翅片，并且能夠滿足彎管質量要求。

技術研發人員：任彬,陳升,金曉時,魏天亮,吳敏,孫銘志,孫藝萌,楊銳,吳振恒
受保護的技術使用者：東方菱日鍋爐有限公司
技術研發日：
技術公布日：2025/4/24
