本發明涉及皮帶輪加工設備領域，特別涉及一種皮帶輪的加工裝置。

背景技術：

1、皮帶輪，屬于盤轂類零件，一般相對尺寸比較大，制造工藝上一般以鑄造、鍛造為主。皮帶輪主要用于遠距離傳送動力的場合，例如小型柴油機動力的輸出，農用車，拖拉機，汽車，礦山機械，機械加工設備，紡織機械，包裝機械，車床，鍛床，一些小馬力摩托車動力的傳動，農業機械動力的傳送，空壓機，減速器，減速機，發電機，軋花機等等。

2、現有的，針對于皮帶輪的加工過程中，工作人員需將皮帶輪安裝在加工床上，通過加工刀在皮帶輪的側壁上依次開設用于與皮帶配合工作的槽。

3、但是，現有的加工床在開槽過程中，是通過三爪卡盤將皮帶輪固定于點電動機的輸出軸上，帶動皮帶輪旋轉，并通過加工刀與側壁的摩擦進行開槽，皮帶輪的大小、尺寸多種多樣，安裝時都需要先進行定位，再在設計的位置進行開槽，由于有些皮帶輪重量太大、加工機床的振動，或者加工刀與皮帶輪之間的摩擦都可能會導致皮帶輪發生偏移，從而造成開設的槽質量較差，降低了皮帶輪加工過程中的加工精度。

技術實現思路

1、針對現有技術中存在的缺陷，本發明解決的技術問題為：如何提高皮帶輪加工過程中的加工精度。

2、為達到以上目的，本發明提供的皮帶輪的加工裝置，包括：

3、加工機床，其包括第一區域和第二區域，第一區域和第二區域之間形成皮帶輪安裝空間；

4、驅動裝置，其通過安裝架固定于第一區域上，驅動裝置包括第一固定組件和驅動組件，第一固定組件設置于驅動組件的端部，第一固定組件用于與皮帶輪的內孔輪的一端固定，以實現驅動組件驅動皮帶輪旋轉；

5、第二固定組件，其設置于第二區域，第二固定組件用于與皮帶輪的內孔輪的另一端固定，以實現第一固定組件和第二固定組件將皮帶輪夾持于皮帶輪安裝空間內部。

6、通過采用上述技術方案，在皮帶輪的加工過程中，通過第一固定組件和第二固定組件將皮帶輪的兩側進行夾持，并帶動皮帶輪進行旋轉，從而提高皮帶輪在加工機床上的安裝穩定性，降低皮帶輪發生偏移的概率，從而提高皮帶輪加工過程中的加工精度。

7、在一種實施方式中，所述驅動裝置包括驅動架、電動機和轉軸，驅動架固定安裝于安裝架上，電動機通過支撐架安裝于安裝架上，驅動架的內部通過第一軸承可旋轉地設置有轉軸，且轉軸的一端固定設置于電動機的輸出軸上，轉軸的另一端固定設置有第一固定組件。

8、通過采用上述技術方案，將驅動裝置固定于加工機上，降低在加工過程中，驅動裝置的振動帶來的影響。

9、在一種實施方式中，所述第一固定組件包括第一固定主體和第一卡接組件，第一固定主體固定于驅動組件的端部，第一卡接組件設置于第一固定主體上，且第一卡接組件用于與內孔輪的內壁卡接。

10、通過采用上述技術方案，便于使驅動組件帶動皮帶輪旋轉，且需要保持驅動組件與皮帶輪之間連接的穩定性。

11、在一種實施方式中，所述第一固定主體包括固定板和限位板，第一卡接組件設置于固定板上，限位板設置于固定板的外圍，限位板的一面用于與皮帶輪的一面相抵。

12、通過采用上述技術方案，避免第一固定組件的過度深入，起到限位的作用；同時，增大第一固定組件與皮帶輪之間的接觸面，起到卡接更穩固的作用。

13、在一種實施方式中，所述第一卡接組件包括卡盤體、扇形卡爪、卡爪驅動組件，卡盤體設置于固定板上，卡盤體遠離固定板的一面開設有多條弧形滑軌，弧形滑軌上可移動地設置有扇形卡爪，卡盤體的內部設置有卡爪驅動組件，以實現所有扇形卡爪沿弧形滑軌同步移動。

14、通過采用上述技術方案，調節扇形卡爪的位置，可實現對不同直徑大小的內孔輪進行卡接；同時，扇形卡爪與內孔輪的內壁更加貼合，從而進一步提高卡接的穩固性，從而進一步提高皮帶輪加工過程中的加工精度。

15、在一種實施方式中，所述限位板靠近皮帶輪的一面上以軸線為圓心，環繞設置有多根立柱，立柱用于貫設于皮帶輪的孔洞，且與內孔輪的外壁相抵，以實現扇形卡爪和立柱將內孔輪夾持。

16、通過采用上述技術方案，通過扇形卡爪和立柱將內孔輪夾持，從而提高第一固定組件與皮帶輪之間的卡接穩固性，從而進一步提高皮帶輪加工過程中的加工精度。

17、在一種實施方式中，所述第二固定組件包括第二固定主體、伸縮軸和第二卡接組件，第二固定主體固定設置于第二區域上，第二固定主體上開設有伸縮槽，伸縮軸可移動地設置于伸縮槽內部，伸縮軸位于伸縮槽外部的端部通過第二軸承設置有第二卡接組件，且第二卡接組件用于與內孔輪的內壁卡接，以實現第二卡接組件隨著皮帶輪旋轉，且伸縮槽不旋轉。

18、通過采用上述技術方案，便于將皮帶輪移動至皮帶輪安裝空間，再通過伸縮軸的移動，使第二卡接組件卡入內孔輪，因此在皮帶輪安裝空間足夠大的情況下，可適用于不同大小的皮帶輪的加工，從而提高該加工裝置的適用性。

19、在一種實施方式中，所述第二卡接組件上設置有螺紋桿，螺紋桿的一端固定設置于第二卡接組件上，螺紋桿的另一端卡接于卡盤體中部的螺紋槽，以實現螺紋桿的旋轉使卡爪驅動組件工作。

20、通過采用上述技術方案，不僅加強第一固定組件和第二固定組件之間的連接穩固性，而且可通過旋轉第二卡接組件，調節扇形卡爪的位置，使扇形卡爪與內孔輪的內壁相抵。

21、在一種實施方式中，所述加工機床上設置有開槽組件，開槽組件包括第一滑道桿、第二滑道桿和加工刀，第一滑道桿固定設置于加工機床上，第二滑道桿可移動地設置于第一滑道桿上，加工刀可移動地設置于第二滑道桿上，以實現加工刀的豎直和水平移動。

22、通過采用上述技術方案，便于調節加工刀的位置，從而可適用于不同大小的皮帶輪加工，且在皮帶輪上加工不同深度的槽。

23、在一種實施方式中，所述加工刀包括多塊夾持板、刀片和鎖緊螺栓，多塊夾持板平行設置，兩塊相鄰的夾持板之間設置有一塊刀片，鎖緊螺栓貫設于所有夾持板和刀片，以實現刀片固定于夾持板之間。

24、通過采用上述技術方案，可進行一條一條槽的依次開設，也可進行多條槽的同時開設；同時，便于更換不同型號的刀片。

25、綜上所述，本發明包括以下至少一種有益技術效果：

26、1、通過加工機床第一區域的第一固定組件和第二區域的第二固定組件，對需加工的皮帶輪的兩側進行夾持，驅動組件帶動第一固定組件旋轉，從而帶動皮帶輪進行旋轉，因此提高皮帶輪在加工機床上的安裝穩定性，降低皮帶輪發生偏移的概率，從而提高皮帶輪加工過程中的加工精度；

27、2、通過第一固定組件和第二固定組件的結構設計，不僅可進一步提高皮帶輪加工過程中的加工精度，而且可適用于不同大小的皮帶輪的加工，從而提高該加工裝置的適用性；

28、3、通過多塊夾持板、刀片和鎖緊螺栓組成的加工刀，不僅可進行多條槽的同時開設，而且便于更換不同型號的刀片。

技術特征：

1.一種皮帶輪的加工裝置，其特征在于，其包括：

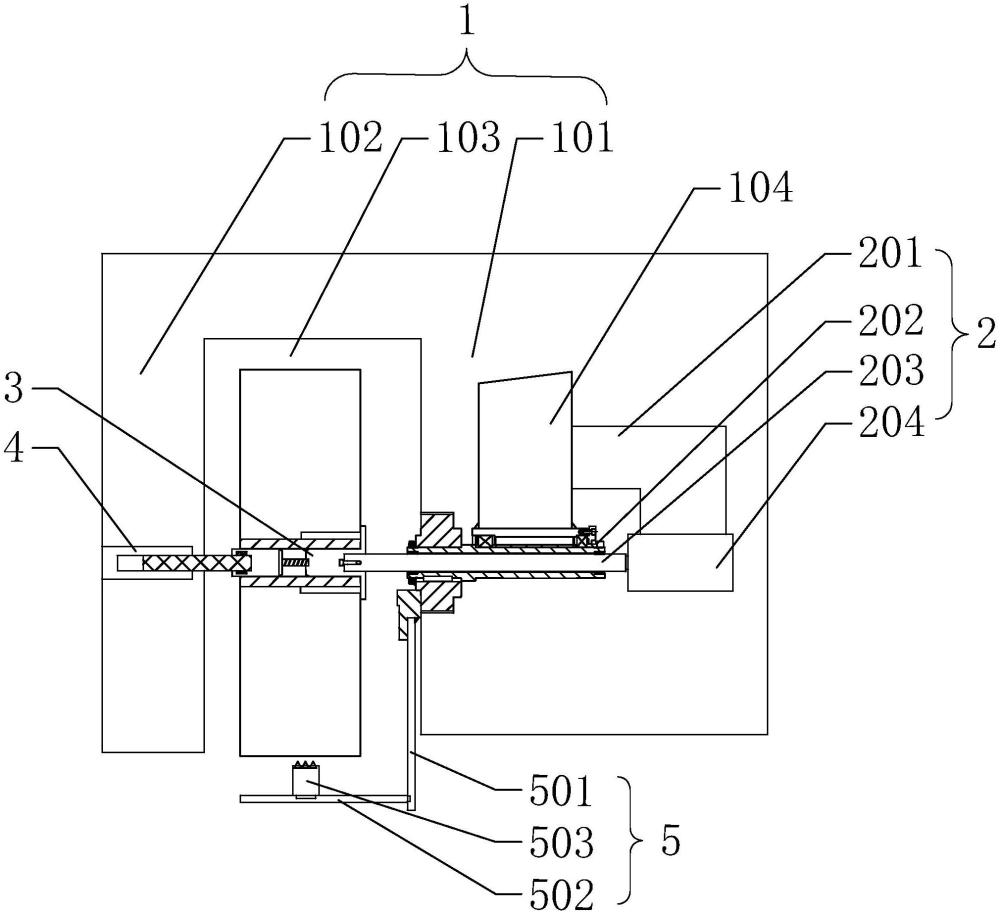

2.如權利要求1所述的皮帶輪的加工裝置，其特征在于：所述驅動裝置包括驅動架（202）、電動機（204）和轉軸（203），驅動架（202）固定安裝于安裝架（104）上，電動機（204）通過支撐架（201）安裝于安裝架（104）上，驅動架（202）的內部通過第一軸承可旋轉地設置有轉軸（203），且轉軸（203）的一端固定設置于電動機（204）的輸出軸上，轉軸（203）的另一端固定設置有第一固定組件（3）。

3.如權利要求1所述的皮帶輪的加工裝置，其特征在于：所述第一固定組件（3）包括第一固定主體和第一卡接組件（303），第一固定主體固定于驅動組件（2）的端部，第一卡接組件（303）設置于第一固定主體上，且第一卡接組件（303）用于與內孔輪（601）的內壁卡接。

4.如權利要求3所述的皮帶輪的加工裝置，其特征在于：所述第一固定主體包括固定板（301）和限位板（302），第一卡接組件（303）設置于固定板（301）上，限位板（302）設置于固定板（301）的外圍，限位板（302）的一面用于與皮帶輪（6）的一面相抵。

5.如權利要求4所述的皮帶輪的加工裝置，其特征在于：所述第一卡接組件（303）包括卡盤體（3031）、扇形卡爪（3033）、卡爪驅動組件（2），卡盤體（3031）設置于固定板（301）上，卡盤體（3031）遠離固定板（301）的一面開設有多條弧形滑軌（3032），弧形滑軌（3032）上可移動地設置有扇形卡爪（3033），卡盤體（3031）的內部設置有卡爪驅動組件（2），以實現所有扇形卡爪（3033）沿弧形滑軌（3032）同步移動。

6.如權利要求5所述的皮帶輪的加工裝置，其特征在于：所述限位板（302）靠近皮帶輪（6）的一面上以軸線為圓心，環繞設置有多根立柱（304），立柱（304）用于貫設于皮帶輪（6）的孔洞（602），且與內孔輪（601）的外壁相抵，以實現扇形卡爪（3033）和立柱（304）將內孔輪（601）夾持。

7.如權利要求5所述的皮帶輪的加工裝置，其特征在于：所述第二固定組件（4）包括第二固定主體（401）、伸縮軸（403）和第二卡接組件（404），第二固定主體（401）固定設置于第二區域（102）上，第二固定主體（401）上開設有伸縮槽（402），伸縮軸（403）可移動地設置于伸縮槽（402）內部，伸縮軸（403）位于伸縮槽（402）外部的端部通過第二軸承設置有第二卡接組件（404），且第二卡接組件（404）用于與內孔輪（601）的內壁卡接，以實現第二卡接組件（404）隨著皮帶輪（6）旋轉，且伸縮槽（402）不旋轉。

8.如權利要求7所述的皮帶輪的加工裝置，其特征在于：所述第二卡接組件（404）上設置有螺紋桿（405），螺紋桿（405）的一端固定設置于第二卡接組件（404）上，螺紋桿（405）的另一端卡接于卡盤體（3031）中部的螺紋槽（3034），以實現螺紋桿（405）的旋轉使卡爪驅動組件（2）工作。

9.如權利要求1所述的皮帶輪的加工裝置，其特征在于：所述加工機床（1）上設置有開槽組件（5），開槽組件（5）包括第一滑道桿（501）、第二滑道桿（502）和加工刀（503），第一滑道桿（501）固定設置于加工機床（1）上，第二滑道桿（502）可移動地設置于第一滑道桿（501）上，加工刀（503）可移動地設置于第二滑道桿（502）上，以實現加工刀（503）的豎直和水平移動。

10.如權利要求9所述的皮帶輪的加工裝置，其特征在于：所述加工刀（503）包括多塊夾持板（5032）、刀片（5033）和鎖緊螺栓（5031），多塊夾持板（5032）平行設置，兩塊相鄰的夾持板（5032）之間設置有一塊刀片（5033），鎖緊螺栓（5031）貫設于所有夾持板（5032）和刀片（5033），以實現刀片（5033）固定于夾持板（5032）之間。

技術總結
本發明公開了一種皮帶輪的加工裝置，涉及皮帶輪加工設備領域。該皮帶輪的加工裝置包括加工機床，其包括第一區域和第二區域；驅動裝置，其通過安裝架固定于第一區域上，驅動裝置包括第一固定組件和驅動組件，第一固定組件設置于驅動組件的端部，第一固定組件用于與皮帶輪的內孔輪的一端固定，以實現驅動組件驅動皮帶輪旋轉；第二固定組件，其設置于第二區域，第二固定組件用于與皮帶輪的內孔輪的另一端固定。本發明在皮帶輪的加工過程中，通過第一固定組件和第二固定組件將皮帶輪的兩側進行夾持，并帶動皮帶輪進行旋轉，從而提高皮帶輪在加工機床上的安裝穩定性，降低皮帶輪發生偏移的概率，從而提高皮帶輪加工過程中的加工精度。

技術研發人員：陳志剛
受保護的技術使用者：上海豪強農機有限公司
技術研發日：
技術公布日：2025/4/28
